ANALIZADOR DE CALIDAD DE ENERGÍA PQ3100

Analizador de calidad de energía trifásico de 4 hilos que cumple con los estándares IEC61000-4-30 Clase S y guía en pantalla para brindar una configuración y prueba sencillas

Resumen
Características
Especificaciones
Opciones
Descargas
Aplicaciones

Los analizadores y medidores de potencia portátiles de Hioki son los mejores instrumentos de medición de potencia de su clase para medir líneas monofásicas o trifásicas con un alto grado de precisión y exactitud. El PQ3100 es un analizador de calidad de energía completo pero fácil de usar para monitorear y registrar anomalías en el suministro de energía, lo que permite investigar rápidamente sus causas y también para evaluar problemas de suministro de energía como caídas de voltaje, parpadeo, armónicos y otros problemas eléctricos. .

Cómo usar analizadores de calidad de energía: registro de la calidad de energía de una red eléctrica

El analizador de calidad de energía Hioki PQ3100 mide todos los parámetros de energía, incluidos el voltaje, la corriente, la potencia, los armónicos y el parpadeo simultáneamente a lo largo del mismo eje de tiempo, lo que le permite capturar todas las anomalías de energía, como interrupciones de energía intermitentes, caídas de voltaje y fluctuaciones de frecuencia mientras registra la tendencia del poder.

Vista 3D

Características principales

Registre datos que incluyen voltaje, corriente, potencia, armónicos y parpadeo simultáneamente a lo largo de un solo eje de tiempo
Mida hasta 6000 A CA
Capture todas las anomalías de energía, incluidos cortes instantáneos, caídas de voltaje y fluctuaciones de frecuencia, mientras registra simultáneamente datos de tendencias
Configuración rápida: guía en pantalla fácil de entender para los procedimientos de medición
El software de aplicación PQ ONE incluido facilita la creación de informes
Registre formas de onda hasta 1 segundo antes y 10 segundos después de que ocurra una anomalía
Mida con precisión las corrientes de CC durante largos períodos de tiempo (con un sensor de corriente de cero automático de CA/CC)
Suministrar energía directamente a los sensores de corriente conectados
Envíe los valores medidos a los registradores de datos Hioki usando un adaptador compatible con tecnología inalámbrica Bluetooth® (productos compatibles con LR8410 Link), Ver. 2.0 y posterior

Nº de modelo (código de pedido)

KIT PQ3100-02/600	Kit PQA de abrazadera de 2 x 600 A (PQ3100 con 2 x CT7136, Z4003, PQ3100/98 H-Case)
KIT PQ3100-04/600	Kit PQA de abrazadera de 4 x 600 A (PQ3100 con 4 x CT7136, Z4003, PQ3100/98 H-Case)
PQ3100-04/6000-KIT de 7 pulgadas	Kit PQA de abrazadera de 4 x 6000 A (PQ3100 con 4 x CT7045, Z4003, PQ3100/98 H-Case)
PQ3100-04/6000-KIT de 10 pulgadas	Kit PQA de abrazadera de 4 x 6000 A (PQ3100 con 4 x CT7046, Z4003, PQ3100/98 H-Case)

Nota: Es necesario un sensor de corriente opcional para medir los parámetros de corriente o potencia. Seleccione de Value Kits para obtener ahorros adicionales.

Cómo usar el analizador de calidad de energía Hioki PQ3100: una solución simple para el cableado y la configuración

El analizador de calidad de energía Hioki PQ3100 proporciona un sistema de navegación intuitivo QUICK SET para simplificar los procedimientos de cableado y configuración para medir un sistema trifásico. Los errores de conexión, como invertir la dirección del sensor de abrazadera o el orden de las fases, se detectan automáticamente junto con sugerencias sobre cómo corregir la configuración.

Cómo usar el analizador de calidad de energía Hioki PQ3100: administre la calidad de energía con mayor comodidad con la aplicación integrada PQ ONE

El software de aplicación gratuito PQ ONE para el analizador de calidad de energía PQ3100 le permite analizar los datos capturados con gran detalle y crear informes regulares de administración de calidad de energía con facilidad y flexibilidad. Investigue la causa de las anomalías de energía en la comodidad de su oficina usando su PC.

Supervisión remota de la calidad del suministro eléctrico de un sitio [GENNECT One SF4000]

Obtenga resultados de medición del sitio de trabajo en tiempo real y muéstrelos/guárdelos en su PC. Transfiera de forma inmediata y automática los archivos de medición de eventos de calidad de la fuente de alimentación a su PC. El analizador de calidad de energía en sí puede controlarse de forma remota desde su PC para cambiar las condiciones del evento.

Aprende más

Modelo de kits de valor: KIT DE ANALIZADOR DE CALIDAD DE ENERGÍA PQ3100-91

N.º de modelo (código de pedido) PQ3100-91
Contenido del kit: sensor de corriente CA CT7136 (600 A) ×2, unidad principal PQ3100, tarjeta de memoria SD de 2 GB Z4001, maletín de transporte C1009
Nota: Seleccione de Value Kits para obtener ahorros adicionales.

Modelo de kits de valor: KIT DE ANALIZADOR DE CALIDAD DE ENERGÍA PQ3100-92

N.º de modelo (código de pedido) PQ3100-92
Contenido del kit: sensor de corriente CA CT7136 (600 A) ×4, unidad principal PQ3100, tarjeta de memoria SD de 2 GB Z4001, maletín de transporte C1009
Nota: Seleccione de Value Kits para obtener ahorros adicionales.

Modelo de kits de valor: KIT DE ANALIZADOR DE CALIDAD DE ENERGÍA PQ3100-94

N.º de modelo (código de pedido) PQ3100-94
Contenido del kit: sensor de corriente flexible de CA CT7045 (6000 A) ×4, unidad principal PQ3100, tarjeta de memoria SD de 2 GB Z4001, maletín de transporte C1009
Nota: Seleccione de Value Kits para obtener ahorros adicionales.

Especificaciones básicas

Precisión garantizada: 1 año

Tipo de línea de medición	Monofásico de 2 hilos, monofásico de 3 hilos, trifásico de 3 hilos o trifásico de 4 hilos más un canal de entrada adicional CH4 para tensión/corriente (todos los canales de medición de CA/CC)
Rangos de voltaje	Medición de tensión: 1000,0 V rms o CC, medición transitoria pico de 2200 kV
Rangos actuales	50,000 mA CA a 5,0000 kA CA, 10,000 A CC a 2,0000 kA CC (depende del sensor de corriente en uso)
Rangos de potencia	50,000 W a 6,0000 MW (determinado automáticamente según el rango actual en uso)
Precisión básica	Voltaje: ±0,2 % del voltaje nominal, Corriente: ±0,1 % rdg. ±0,1 % fs + precisión del sensor de corriente, potencia activa: CC ±0,5 % rdg. ±0,5 % fs + precisión del sensor de corriente, CA ±0,2 % rdg. ±0,1 % fs + precisión del sensor de corriente
Elementos de medición	1. Sobretensión transitoria: muestreo de 200 kHz 2. Ciclo de frecuencia: calculado como un ciclo 3. Voltaje (1/2) RMS, corriente (1/2) RMS: cálculo de un ciclo actualizado cada medio ciclo 4. Aumento de voltaje, Caídas de voltaje, Interrupción de voltaje, RVC (Ver.2.0 o posterior): Cálculo de voltaje (1/2) RMS 5. Corriente de irrupción: cálculo de medio ciclo: calculado como el valor RMS actual para los datos de forma de onda actuales muestreados cada medio ciclo. 6. Frecuencia 200 ms: Calculada como 10 o 12 ciclos 7. Frecuencia de 10 s: calculada como el tiempo de ciclo completo durante el período especificado de 10 s 8. Pico de forma de onda de voltaje, pico de forma de onda de corriente 9. Voltaje, corriente, potencia activa, potencia aparente, potencia reactiva, energía activa, energía aparente, energía reactiva, costo de energía, factor de potencia, factor de potencia de desplazamiento, factor de desequilibrio de voltaje, factor de desequilibrio de corriente 10. Factor de cresta de tensión, factor de cresta de corriente 11. Ángulo de fase armónica/armónica (voltaje/corriente), potencia armónica: 0 a 50 órdenes 12. Ángulo de fase tensión-corriente armónica: órdenes 1 a 50 13. Factor de distorsión armónica total (tensión/corriente) 14. Inter armónico (voltaje/corriente): 0,5 a 49,5 órdenes 15. Factor K (factor de multiplicación) 16. Parpadeo IEC, parpadeo Δ V10
Registro	Intervalo máximo de registro: 1 año Número máximo de eventos registrables: 9999 × 365 días
Interfaces	Tarjeta de memoria SD/SDHC, RS-232C (para comunicación/enlace LR8410), LAN (servidor HTTP/FTP/envío de correo electrónico), USB 2.0 (para comunicación)
Conectividad del registrador	Envía los valores medidos de forma inalámbrica al registrador mediante el uso de un adaptador de conversión en serie de tecnología inalámbrica Bluetooth®. (Dispositivos compatibles: registradores compatibles con Hioki LR8410 Link), ver. 2.0 y posteriores
Mostrar	LCD en color TFT de 6,5 pulgadas (640 × 480 puntos)
Alimentación	Adaptador de CA Z1002 (100 V a 240 V CA, 50/60 Hz, corriente nominal 1,7 A), batería Z1003 (uso continuo: 8 horas, tiempo de carga: máx. 5 horas y 30 minutos con adaptador de CA)
Dimensiones y masa	300 mm (11,81 pulgadas) de ancho × 211 mm (8,31 pulgadas) de alto × 68 mm (2,68 pulgadas) de profundidad, 2,5 kg (88,2 oz) (incluida la batería)
Accesorios incluidos	Manual de instrucciones ×1, guía de medición ×1, juego de cable de voltaje L1000-05 ×1 (rojo/amarillo/azul/gris/negro, pinza de cocodrilo ×5, tubo en espiral ×5), pinza de color (para identificar el color del sensor de abrazadera) × 1 juego, tubo en espiral × 5, adaptador de CA Z1002 × 1, correa × 1, cable USB (1 m 3,28 pies de largo) × 1, paquete de batería Z1003 × 1, PQ ONE (software, CD) × 1

Current input (4)

Para medida de potencia o corriente de carga (se requiere 1 sensor para medidas monofásicas y 2 o 3 sensores para medidas trifásicas)

SENSOR DE CORRIENTE FLEXIBLE CA serie CT7040

Más información

• 10 Hz a 50 kHz, ±1,5 % de precisión
• Clasificación CA de 600 A o 6000 A

SENSOR DE CORRIENTE CA CT7126

60 A CA, φ 15 mm (0,59 pulg.), cable de 2,5 m (8,20 pies) de longitud

SENSOR DE CORRIENTE CA CT7131

100 A CA, φ 15 mm (0,59 pulg.), cable de 2,5 m (8,20 pies) de longitud

SENSOR DE CORRIENTE CA CT7136

600 A CA, φ 46 mm (1,81 pulg.), cable de 2,5 m (8,20 pies) de longitud

Leak current input (1)

*Para medición de corriente de fuga (no es capaz de medir potencia)

SENSOR DE CORRIENTE DE FUGA DE CA CT7116

6 A CA, φ 40 mm (1,57 pulg.), cable de 2,5 m (8,20 pies) de longitud

AC/DC current input (6)

CABLE DE EXTENSIÓN L0220-01

2 m (6,56 pies) de longitud

CABLE DE EXTENSIÓN L0220-02

5 m (16,41 pies) de longitud

CABLE DE EXTENSIÓN L0220-03

10 m (32,81 pies) de longitud

SENSOR DE CORRIENTE DE CERO AUTOMÁTICO AC/DC CT7742

Más información

• CC a 5 kHz, precisión de ±1,5 %
• Clasificación de 2000 A CA/CC

SENSOR DE CORRIENTE DE CERO AUTOMÁTICO AC/DC CT7736

Más información

• CC a 5 kHz, precisión de ±2,0 %
• Clasificación de 600 A CA/CC

SENSOR DE CORRIENTE DE CERO AUTOMÁTICO AC/DC CT7731

Más información

• CC a 5 kHz, precisión de ±1,0 %
• Clasificación de 100 A CA/CC

Storage media (2)

Precaución con la tarjeta SD

Utilice únicamente la tarjeta SD Z4001 vendida por HIOKI. No se garantiza la compatibilidad ni el rendimiento de las tarjetas SD de otros fabricantes. Es posible que no pueda leer o guardar datos en dichas tarjetas.

TARJETA DE MEMORIA SD 2GB Z4001

2 GB de capacidad

TARJETA DE MEMORIA SD Z4003

8 GB de capacidad

PQ3100 Voltage input (1)

El L1000-05 se incluye con PQ3100

*Pregunte por la extensión del cable de voltaje

CABLE DE TENSIÓN L1000-05

Rojo/ amarillo/ azul/ gris/ negro cada uno de 1, 3 m (9,84 pies) de longitud, pinza de cocodrilo × 5

Voltage input (5)

Opciones compartidas para PQ3198 / PQ3100

ADAPTADOR MAGNÉTICO 9804-01

Se conecta a la punta del cable, rojo × 1, φ11 mm (0,43 in)

ADAPTADOR MAGNÉTICO 9804-02

Se conecta a la punta del cable, negro ×1, φ11 mm (0,43 in)

CORDÓN DE CONEXIÓN L1021-01

Rama de banana-banana, roja: 1, 0,5 m (1,64 pies) de longitud, para derivación de L9438s o L1000s, CAT IV 600 V, CAT III 1000 V

CORDÓN DE CONEXIÓN L1021-02

Rama de banana-banana, negra: 1, 0,5 m (1,64 pies) de longitud, para derivación de L9438s o L1000s, CAT IV 600 V, CAT III 1000 V

CLIP DE AGARRE L9243

Se conecta a la punta del cable con conector tipo banana, Rojo/Negro: 1 cada uno, 185 mm (7,28 pulgadas) de longitud, CAT II 1000 V

Storage media (2)

*El Z4001 se incluye solo en PQ3198

Precaución con la tarjeta SD
Utilice únicamente la tarjeta SD vendida por HIOKI. No se garantiza la compatibilidad ni el rendimiento de las tarjetas SD de otros fabricantes. Es posible que no pueda leer o guardar datos en dichas tarjetas.

TARJETA DE MEMORIA SD 2GB Z4001

2 GB de capacidad

TARJETA DE MEMORIA SD Z4003

8 GB de capacidad

Power supply (2)

*El Z1002, Z1003 están incluidos

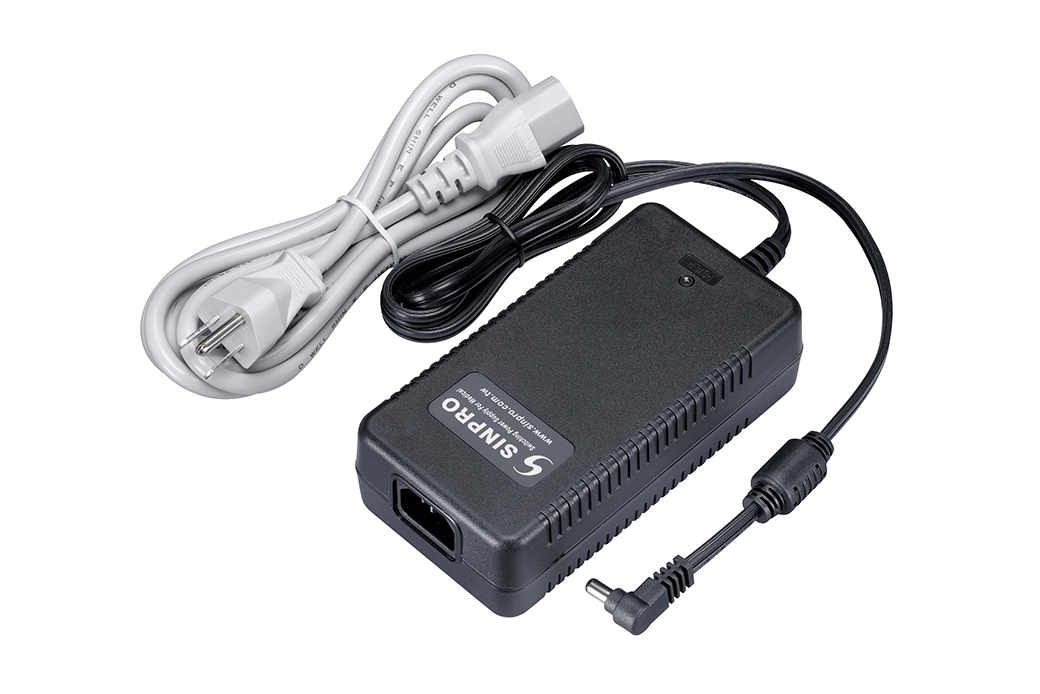

ADAPTADOR DE CA Z1002

Para la unidad principal, 100 a 240 V CA

PAQUETE DE BATERÍA Z1003

NiMH, se carga mientras está instalado en la unidad principal

PC peripherals (1)

Opciones compartidas para PQ3100 / PQ3198

GENNECT ONE SF4000

Más información

- Emparejar automáticamente con los instrumentos de medición conectados a la LAN
- Muestra los datos adquiridos gráficamente en tiempo real
- Compatible con Windows
