大電流測定で消費電力がずれる理由
電流ピーク、レンジ超過、帯磁が測定結果に与える影響
EV、インバーター、モーター、電源装置、パワーコンディショナーなどの評価では、定常状態の電流だけでなく、起動時や高負荷動作時に発生する瞬間的な大電流を正しく捉えることが重要です。
電流センサーの定格電流は十分に見えていても、実際の測定では、突入電流や過渡的なピーク電流がセンサーの測定範囲を超える場合があります。その結果、消費電流や消費電力の積算値に誤差が生じることがあります。
この記事では、予期しない大電流がなぜ消費電力測定に影響するのか、また大電流測定用の電流センサーを選ぶ際に確認すべきポイントを解説します。
起動時や高負荷時には、定常電流を大きく超える電流ピークが発生する
多くの負荷では、電源投入時や動作開始時に、定常状態よりも大きな突入電流が流れます。たとえば、モーター、トランス、コンデンサーを含む回路では、瞬間的に定格電流を大きく超える電流が発生することがあります。
代表的な目安は以下のとおりです。
| 負荷の種類 | 代表例 | 突入電流の目安 |
|---|---|---|
| 抵抗負荷 | ヒーター | 約1倍 |
| 誘導性負荷 | リレー | 約2倍〜3倍 |
| ソレノイド | 約10倍 | |
| モーター | 約5倍〜10倍 | |
| ランプ負荷 | 白熱電球・ハロゲンランプ | 約10〜15倍 |
| 容量性負荷 | コンデンサー | 約20倍〜50倍 |
| トランス負荷 | トランス | 約10倍〜20倍 |
定常電流だけを基準に電流センサーを選定すると、こうした瞬間的なピークを測定範囲内で捉えられない可能性があります。
電流ピークが測定範囲を超えると、波形が頭打ちになる
電流がセンサーの測定限界を超えると、実際には存在しているピーク電流が測定波形上では頭打ちになります。これをクリッピングと呼びます。
クリッピングが発生すると、ピーク部分の電流値が低く測定されます。消費電流や電力は時間積分によって求められるため、ピーク部分が欠落すると、その分だけ積算値が小さくなります。
特に、起動時の突入電流や高負荷時の短時間ピークを含めて消費電力を評価する場合、瞬間的なレンジ超過であっても、積算結果に影響する可能性があります。
過大電流はセンサーの帯磁によるオフセット誤差を引き起こすことがある
もう一つの重要な影響が、電流センサーの帯磁です。
磁気コアを用いる電流センサーでは、測定範囲を超える大きな電流が流れた後、コア内部に磁束が残ることがあります。この残留磁束により、実際の電流がゼロに戻っても、測定値にわずかなオフセットが残る場合があります。
このオフセットは一見小さく見えても、長時間の消費電流測定や電力積算では誤差として蓄積します。つまり、ピーク電流そのものを正しく測れないだけでなく、その後の測定値にも影響が残る可能性があります。

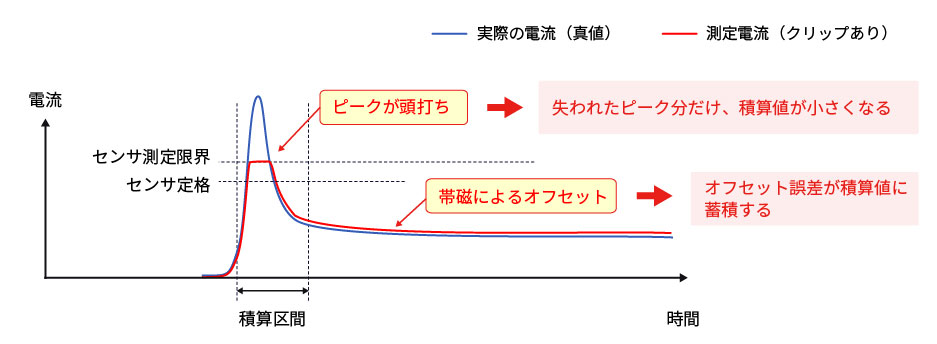

電流波形（時間波形）
図１．電流ピークのクリッピングと、帯磁によるオフセットが積算値の誤差となる
帯磁の影響はセンサー設計によって変わる
帯磁は、磁気コアを用いる電流センサーに共通して起こり得る現象です。ただし、その影響の大きさはセンサの設計によって異なります。
たとえば、HIOKIの電流センサーを比較すると、過大電流印加後のオフセット変化に差が見られます。適切に設計された電流センサでは、帯磁によるゼロ点変動を小さく抑えることができます。
図２．電流センサーによる帯磁の影響の違い
1000 A定格のCT6846を例にみると、定格の2倍の2000 Aの電流を測定した場合、帯磁によるオフセット誤差はおよそ70 mAとなります。これは、定格に対して誤差が0.07%です。
電力計の数値だけでは、レンジ超過に気づきにくい
消費電力測定では、最終的な評価値として平均電力、積算電力量、効率などの数値を見ることが多くあります。しかし、これらの数値だけでは、電流波形が一時的にクリップしていたかどうか、あるいは帯磁によるオフセットが発生していたかどうかを判断しにくい場合があります。
そのため、大電流を含む測定では、次のような確認が重要です。
- 起動時や負荷変動時の電流ピークを把握する
- 波形表示でクリッピングの有無を確認する
- ゼロ点の変化やオフセットの有無を確認する
大電流測定用センサーを選ぶ際に確認すべきポイント
大電流測定では、単に「定格電流が大きいセンサー」を選べばよいわけではありません。測定目的に合わせて、複数の仕様を総合的に確認する必要があります。
| 確認項目 | 内容 | 選定時のポイント |
|---|---|---|
| 定格電流 | センサーが正確に測定できる電流範囲 | 定常電流だけでなく、ピーク電流も考慮する |
| 最大ピーク電流 | センサーが損傷せずに耐えられる最大電流 | 正確な測定を保証する範囲ではない点に注意する |
| 出力レート | 電流に対する出力感度 | 定格電流が大きいほど感度が下がる傾向がある |
| 周波数帯域 | どの周波数まで電流変化を追従できるか | 過渡現象やスイッチング成分を測る場合に重要 |
| センサーサイズ | クランプ径、本体サイズ、設置性 | 大電流センサーほど大型化しやすい |
| 使用温度範囲 | センサーが仕様を満たす温度範囲 | 車載評価や環境試験では特に重要 |
| 帯磁の影響 | 過大電流後のオフセット変化 | 長時間積算や高精度測定では確認が必要 |
大電流測定では、レンジ不足によるクリッピングを避ける一方で、必要以上に大きな定格のセンサーを選ぶと、出力感度が低下し、小さな電流変化を捉えにくくなる場合があります。
そのため、測定対象の最大電流、必要な分解能、周波数成分、設置条件を考慮して検討することが重要です。
大電流測定に適した電流センサーの一例：CT6847A
大電流を含む電力測定では、測定対象の電流レンジに合ったセンサーを選定する必要があります。
HIOKIのAC/DCカレントプローブ CT6847Aは、DC 2000 A、AC 1400 Aに対応したクランプ型の電流センサーです。EV、モーター、インバーター、パワーコンディショナーなど、1000 Aを超える大電流測定が必要な用途で使用できます。
主な仕様は以下のとおりです。
| 項目 | CT6847A |
|---|---|
| 定格電流 | DC 2000 A、AC 1400 A |
| 周波数帯域 | DC〜70 kHz |
| 最大ピーク電流 | ±2400 A peak |
| コア径 | φ50 mm |
| 使用温度範囲 | -40℃〜85℃ |
| 検出方式 | フラックスゲート・ゼロフラックス方式 |
CT6847Aは、大電流を測定するための選択肢の一つです。ただし、最適な電流センサーは、測定対象の電流値、必要な精度、周波数帯域、設置条件、使用する測定器によって変わります。
AC/DCカレントプローブ CT6847A
まとめ：大電流測定では、ピーク電流とセンサー特性の確認が重要
消費電流や消費電力を正しく測定するには、定常状態の電流だけでなく、起動時や高負荷時に発生する電流のピークも考慮する必要があります。
電流ピークがセンサーの測定範囲を超えると、波形のクリッピングにより積算値が小さくなることがあります。また、過大電流による帯磁が発生すると、オフセット誤差が積算値に影響することがあります。
大電流測定用の電流センサーを選ぶ際は、定格電流だけでなく、最大ピーク電流、出力レート、周波数帯域、センサーサイズ、使用温度範囲、帯磁の影響を総合的に確認することが重要です。
