抵抗計 RM3545

内蔵リレーで20 ch対応可能な抵抗計

アップグレード予定

RM3545の後継機種はRM3545A-1で、RM3545-02（マルチプレクサーユニット対応）の後継機種はRM3545A-2です。

  • RM3545-01

製品紹介ムービー

抵抗計RM3545はマルチプレクサ対応により、ネットワーク抵抗・モータ巻線・ワイヤーハーネスなど多点測定に便利な抵抗計です。ローパワー抵抗測定も搭載し、チップインダクタや信号接点の接触抵抗測定もできます。外部制御端子とコンパレータ機能で検査設備の自動化の要望に応える機能満載です。

特長

  • 基本確度0.006%, 最小分解能0.01μΩ, 最大測定電流1A
  • 測定可能範囲0.00μΩ（測定電流1A）〜1200MΩ
  • マルチプレクサユニットZ3003（オプション）で多点測定（4端子20チャネル）
    と総合判定ができるマルチプレクサ機能（RM3545-02のみ）
  • 開放端子電圧20mV以下のローパワー抵抗測定
  • 高速でトータルな生産性をサポート、測定スタートから判定出力まで最短2.0ms

形名（発注コード）

RM3545 廃止 ¥269,500（税込 ¥296,450）
RM3545-01 GP-IB付 ¥275,000（税込 ¥302,500）
RM3545-02 マルチプレクサユニット対応 廃止

低抵抗計の使い方：接触抵抗の測定（ローパワー抵抗測定）

コネクタの接触抵抗、および小信号用リレーの接点抵抗の抵抗測定方法は、JIS規格やIEC規格でそれぞれ定められています。抵抗計RM3545では、これらに対応したローパワー抵抗測定（ドライサーキットテスト）が可能です。接点部の酸化被膜を破らないよう、開放端子電圧20mV以下、測定電流1mA以下で0.1μΩ～1kΩまで測定でき、接触抵抗の検査に最適です。

低抵抗計の使い方：熱起電力の影響を補正

低抵抗測定では異種金属の接続部分に生じる電圧（熱起電力）によって、測定値が不安定になることがあります。抵抗計RM3545は熱起電力の影響を補正する「オフセット電圧補正（OVC）機能」を搭載しています。バスバー溶接部のような低抵抗測定に最適です。

タブ溶接部・バスバーの品質確認

タブ接合部・バスバーの抵抗を測定することで溶接品質を確認できます。溶接が不良の場合、接続部の抵抗が高くなり、充放電時に大きな熱損失が発生します。

測定チャネル増設と自動切替

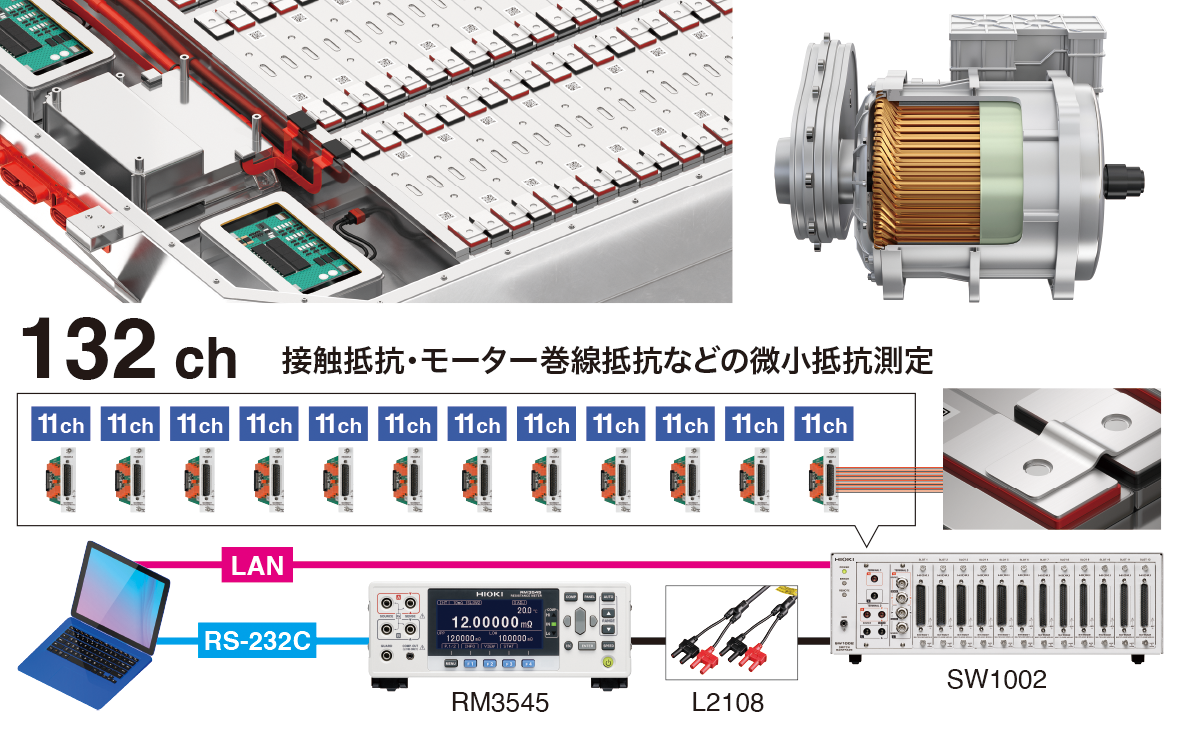

スイッチメインフレームSW1001, SW1002と組み合わせることで、最大132チャネルまで測定チャネル数を増設でき、スキャン測定も可能になります。

基本仕様

確度保証期間 1年
抵抗測定レンジ 10 mΩ (最大表示12.00000 mΩ, 分解能 10 nΩ)〜1000 MΩレンジ (最大表示1200.0 MΩ, 分解能 100 kΩ), 12切替え
[LP ON時] 1000 mΩ (最大表示1200.00 mΩ, 分解能 10 µΩ)〜1000 Ωレンジ (最大表示1200.00 Ω, 分解能 10 mΩ), 4切替え
基本確度: ±0.006 % rdg. ±0.001 % f.s.
測定電流 DC 1 A〜100 nA, [LP ON時] 1 mA〜5 µA
開放端子電圧 DC 20V max. (10 kΩレンジ〜), 5.5 V max. (〜1000Ωレンジ)
[LP ON時] DC 20 mV max.
温度測定 -10.0°C〜99.9°C, 基本確度： ±0.5°C (温度センサZ2001との組合せ確度), -99.9°C〜999.9°C (アナログ入力)
測定スピード FAST (2.0 ms), MED (50 Hz: 22 ms, 60 Hz: 19 ms), SLOW1 (102 ms), SLOW2 (202 ms)
各レンジでスピードは異なります, 2.0 msは最速値
機能 温度補正, 温度換算, オフセット電圧補正 (OVC), コンパレータ (ABS/REF%), BIN, キーロック (OFF/メニューロック/全ロック), 表示桁数選択機能 (7桁/6桁/5桁), 電源周波数設定 (AUTO/50Hz/60Hz), スケーリング, 判定音設定, オートホールド, アベレージ, 統計演算, パネルセーブ/ロード, D/A出力
マルチプレクサ [RM3545-02のみ] 対応ユニット: Z3003 (最大2ユニット)
通信インタフェース GP-IB (RM3545-01のみ)/ RS-232C/ PRINTER (RS-232C)/ USB から１つを選択して使用, リモート機能/ 通信モニタ機能/ データ出力機能/ メモリ (50個)
電源 AC100 V〜240 V, 50Hz/60Hz, 定格電力: 40 VA max.
寸法・質量 215W × 80H × 306.5D mm, [RM3545, RM3545-01] 2.5 kg, [RM3545-02] 3.2 kg
付属品 電源コード ×1, クリップ形リードL2101 ×1, 温度センサZ2001 ×1, EXT I/O用オスコネクタ ×1, 取扱説明書 ×1, アプリケーションディスク ×1, USBケーブル (A - B タイプ) ×1, 予備ヒューズ ×1

測定用プローブ・入力スキャナ (13)

※L2101, Z2001はRM3545シリーズに標準付属

※ L2100 は低抵抗測定用です。測定電流が100 mA 以上の次のレンジのみ確度保証します
10 mΩ レンジ, 100 mΩ レンジ(HIGH, LOW), 1000 mΩ レンジ(HIGH のみ)
※リード長について
A: 分岐〜リード間, B: プローブ長, L: 全長
※L2101〜L2104の(A)寸法は結束チューブカットで1.1m程度まで広げられます

ピン形リード L2100

¥39,600（税込 ¥43,560）
A: 300 mm, B: 172 mm, L: 1.4 m, DC 1000 V

クリップ形リード L2101

¥17,600（税込 ¥19,360）
A: 250mm, B: 84mm, L: 1.5m, DC 60 V

ピン形リード L2102

¥36,300（税込 ¥39,930）
A: 250mm, B: 178mm, L: 1.5m, DC 60 V

ピン形リード L2103

¥48,400（税込 ¥53,240）
A: 250mm, B: 176mm, L: 1.5m, DC 60 V

4端子ピン形リード L2104

¥28,600（税込 ¥31,460）
A: 280mm, B: 149mm, L: 1.5m, DC 60 V

手元コンパレータランプ L2105

¥7,200（税込 ¥7,920）
2 m

4探針プローブ RM9010-01

¥275,000（税込 ¥302,500）
A: 1215mm, B: 73.5mm, L: 1.5m

4探針プローブ RM9010-02

¥275,000（税込 ¥302,500）
A: 1120mm, B: 84mm, L: 1.5m

温度センサ Z2001

¥8,200（税込 ¥9,020）
1.75 m

マルチプレクサユニット Z3003

¥94,600（税込 ¥104,060）
RM3545A-2・RM3545-02専用, 4線式10か所・2線式21か所のスキャン測定

先ピン 9770-90

¥8,800（税込 ¥9,680）
ピン形リード9770,Ｌ2102の先端交換用（1本）

先ピン 9771-90

¥13,200（税込 ¥14,520）
ピン形リード9771,L2103の先端交換用（1本）

先ピン 9772-90

¥3,600（税込 ¥3,960）
ピン形リード 9772, L2100, L2110, L2120およびピン形プローブ L2003の先端交換用 (1本)

PCコミュニケーション (2)

※9151-02はRM3545-01用

GP-IB接続ケーブル 9151-02

¥36,300（税込 ¥39,930）
2 m

RS-232Cケーブル 9637

¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m

使用可能製品 (2)

(2021年9月現在)

スイッチメインフレーム SW1001

詳細はこちら

¥237,600（税込 ¥261,360）
• 測定器との組み合わせにより多チャネル測定が可能
• 最大66ch (2線)〜18ch (4端子対)
スイッチメインフレーム SW1002

詳細はこちら

¥429,000（税込 ¥471,900）
• 測定器との組み合わせにより多チャネル測定が可能
• 最大264ch (2線)〜72ch (4端子対)

その他 (1)

ヒューズセット Z5056

¥600（税込 ¥660）
交換用ヒューズ (1.6 A/250 V, 5本セット)
