抵抗計 RM3545A

全品検査のニュースタンダード溶接や接続品質を高精度で良否判定

特長

  • バッテリーやモーター、電子部品などの開発時に低い抵抗値を正確に測定
  • 最小分解能1 nΩ の1000 μΩレンジを新たに搭載。確度は最高クラスの0.045% rdgを実現
  • 生産ラインに組み込むことで開発時と同じ測定精度の検査が可能
  • 最大132チャネル(4端子法)まで対応(スイッチメインフレームSW1002と組み合わせ時)
  • 最大20チャネル(4端子法)まで対応(マルチプレクサユニット Z3003を2枚搭載時。RM3545A-2のみ)
  • 低抵抗測定レンジでも測定スピード最速21 ms (*1)
    *1: 10 mΩレンジまたは100 mΩレンジで、PRモードON、測定スピードFAST、外部トリガーを使う場合

形名(発注コード)

RM3545A-1 単チャネルモデル ¥308,000(税込 ¥338,800)
RM3545A-2 内蔵マルチプレクサ対応モデル ¥352,000(税込 ¥387,200)
この製品には測定プローブは付属していません。必要なプローブを別途ご購入ください。

低抵抗値を高精度かつ1nΩの高分解能で測定

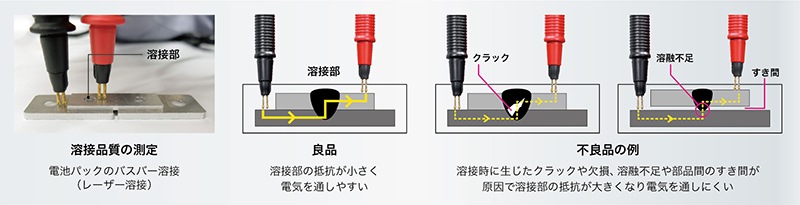

溶接部などの測定対象に電流を流すことで電気抵抗を測定し、その抵抗値のばらつきから合否を判定します。溶接抵抗は、一般的に10 μΩ~100 μΩ程度の抵抗値を示します。抵抗計RM3545Aは、1000 μΩの測定レンジと1 nΩの分解能を備え、低抵抗値を高精度に測定できます。溶接が不十分な場合、抵抗値は良品よりも高くなります。良品と不良品の抵抗値のわずかな差から合否を判定します。これにより、生産ラインを通過するすべての溶接部の品質を定量的に管理し、トレーサビリティを確保できます。

抵抗測定の精度確保

オフセット電圧補正機能(OVC)

低抵抗測定ではプローブと測定対象のリード線との間など、異なる金属同士が接触する際に発生する電位差(熱起電力)の影響により、測定値に誤差を生じてしまいます。HIOKI RM3545Aは、熱起電力の影響を補正するオフセット電圧補正(OVC)機能を搭載しており、バスバー溶接部の低抵抗測定に最適です。

抵抗温度係数

抵抗値は温度によって変化します。抵抗計で安定した測定を行うには、温度の影響を取り除く必要があります。RM3545Aにはそれを実現する機能を搭載しています。

温度補正機能 (TC)

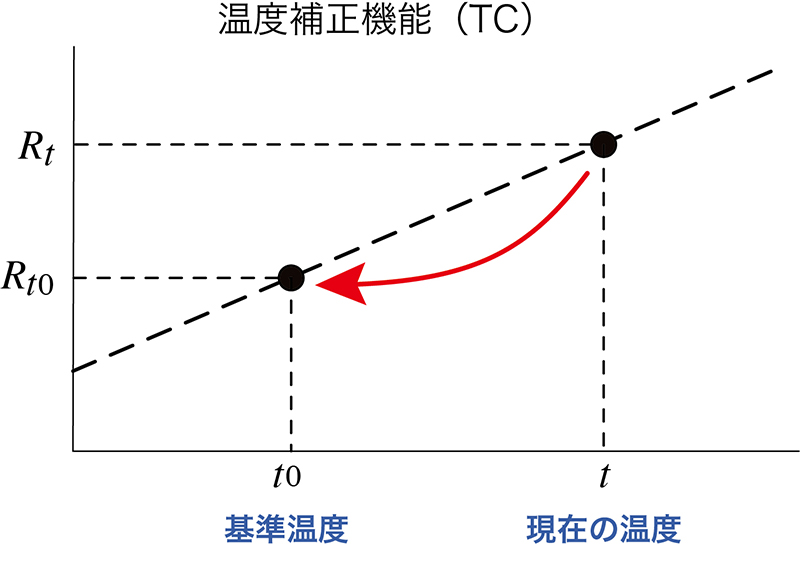

温度補正は、銅線のように温度依存性のある測定対象の抵抗値を、特定の温度(基準温度)の抵抗値に換算 して表示します。RM3545Aの温度補正機能は、図に示すように、現在の温度tにおける測定抵抗値Rtを基準温度t0における抵抗値Rt0に変換します。温度補正には、付属の温度センサZ2001を使用します。
温度測定機能
温度センサZ2001を使用すると、高精度(±0.5℃)で温度を測定できます。また、アナログ出力付温度計を使って本器のアナログ入力端子(0V~2V)に接続して使用することもできます。
温度換算機能 (ΔT)
温度換算の原理により、温度上昇値を換算します。通電停止時の温度などを推定できます。

製造ラインの生産性向上を実現する機能

内蔵マルチプレクサ対応モデルのRM3545A-2 なら一台で多チャネル化

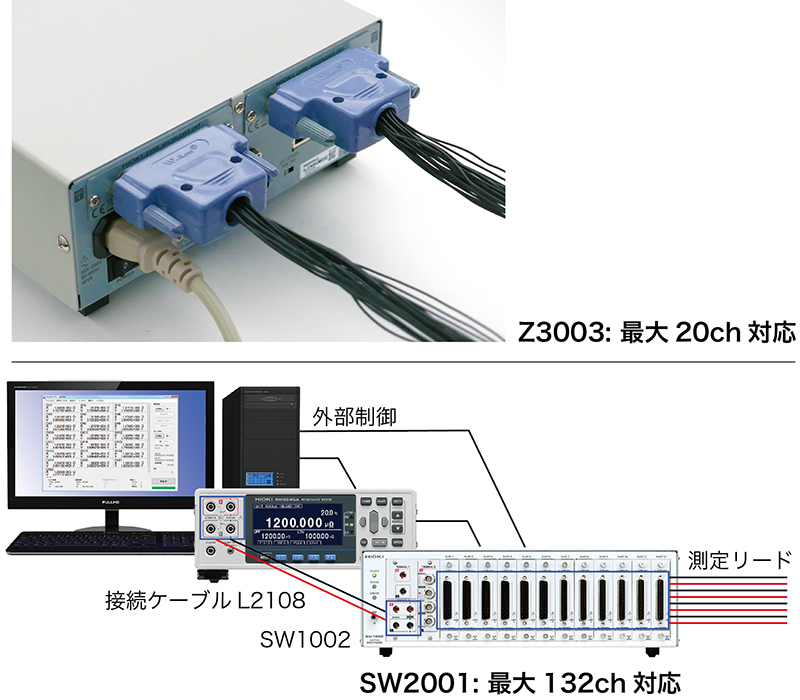

RM3545A-2は、オプションのマルチプレクサユニットZ3003を最大2台搭載可能で、最大20チャネル(4端子法)の測定が可能です。さらに、スイッチメインフレームSW1002と組み合わせることで、最大132チャネル(4端子法)まで対応可能です。低コスト、省スペースで多チャネル計測の要望にお応えします。

配線抵抗や接触抵抗を気にすることなく自動検査装置に組み込みできる

RM3545A が抵抗測定の自動テストに新たな価値をもたらした機能

低抵抗レンジでの高い経路抵抗許容値

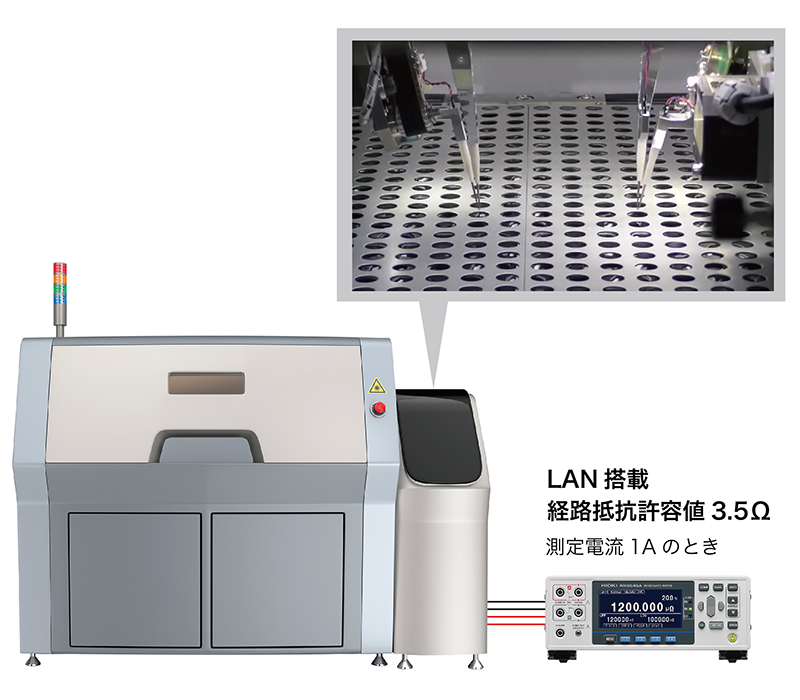

低抵抗を正確に測定するには、大きな測定電流と高精度な測定範囲が必要ですが、配線抵抗と接触抵抗(経路抵抗)が課題となります。RM3545Aは、経路抵抗許容値が高いため、これらの課題を克服し、配線や接触抵抗を気にすることなく、システムへの組み込みを実現します。
LANインターフェース
PCやPLCなどの機器とデータ連携がしやすいように、LAN通信インターフェイスを標準で搭載しています。
高速測定
低抵抗測定レンジでも測定スピード最速21 ms。テストが高速化され、生産速度も向上します。

高度な機器制御と通信による運用の強化

効果的な機器制御と通信は、運用パフォーマンスに不可欠です。これらの多様な機能は、使いやすさを向上させ、困難な作業を簡素化します。これらの機能が不可欠となる理由を紹介します。

コマンドモニター機能
通信コマンドやクエリに対するレスポンスを表示する機能です。システム構築時のデバッグ工数を大幅に削減できます。
USBキーボードモード
この機能により、測定結果は Excel® やテキストエディターに自動的に入力され、オペレータは面倒なデータ入力作業から解放されます。
シーケンスメーカー
Sequence Makerは、Excel®で機器の統合制御を実現できるアドインです。自動化・省力化機器の制御手順を簡単に確認できます
詳しくはこちらSequence Maker

基本仕様

確度保証期間 1年
抵抗測定レンジ
(13レンジ)
[レンジ, 最大表示, 分解能, 測定電流]
1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A
10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A
100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A
1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA
10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA
100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA
1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA
10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA
100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA
1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA
10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA
100 MΩ(100 MΩレンジ高精度モード): 120.000 0 MΩ, 100 Ω, 100 nA
1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下
代表確度
※ High モード, OVC 機能 ON, SLOW2, ゼロアジャストなし
1000 μΩレンジ: ±0.045% rdg ±0.010 % f.s.
10 mΩレンジ: ±0.045% rdg ±0.001 % f.s.
100 mΩレンジ: ±0.045% rdg ±0.001 % f.s.
1000 mΩレンジ: ±0.012% rdg ±0.001 % f.s.
1000 Ωレンジ: ±0.006% rdg ±0.001 % f.s.
測定電流 Highモード: 1000μΩ(1 A)〜1000 MΩ(1 μA以下)
Lowモード: 100 mΩ(100 mA)〜100 Ω(1 mA)
ローパワーモード(LP): 測定電流および開放電圧を20 mVに抑えたローパワー測定
LP1000 mΩ(1 mA)~LP1000 Ω(5 μA)
測定スピード FAST, MEDIUM, SLOW1, SLOW2
経路抵抗の許容値
※参考値
SOURCE BとSOURCE Aの間の経路抵抗(測定対象以外)
100 mΩ 以下(PR モード OFF)のレンジ: 2.6 Ω
100 mΩ 以下(PR モード ON)のレンジ: 3.5 Ω
1000 mΩレンジ: 15 Ω
10 Ωレンジ: 150 Ω
100 Ωレンジ: 100 Ω
10 kΩレンジ: 500 Ω
100 kΩ 以上のレンジ: 1 kΩ
最大開放端子電圧 1000 Ω以下のレンジ: 8.0 V
10 kΩ以上のレンジ:20 V
温度測定 サーミスタセンサー(Z2001[付属品]): -10.0℃~99.9℃
アナログ入力(放射温度計など): DC 0 V~2.0 V
内蔵マルチプレクサ
(内蔵オプション, RM3545A-2のみ)
マルチプレクサユニット Z3003
搭載可能数:最大2 ユニット
最大チャネル数:20チャネル(4 線式), 42 チャネル(2 線式)
切替時間:30 msec
外付けマルチプレクサ
(外付けオプション)
スイッチメインフレーム
最大チャネル数(SW1001): 33 チャネル(4 線式)
最大チャネル数(SW1002): 132 チャネル(4 線式)
切替時間:11 msec
インターフェイス LAN(TCP/IP, 10BASE-T/100BASE-TX), RS-232C(最大115200 bps, プリンタ I/F兼用), USB, EXT I/O(D-sub 37ピン), アナログ出力 (D/A出力電圧範囲, DC 0 V 〜 1.5 V)
機能 コンタクトチェック, ゼロアジャスト(各レンジ±50%of full scale以内)*1, ゼロアジャストフリー確度保証, OVC機能, 接触改善機能(最大印加電圧 5 V, 最大電流 10 mA), ローパワーモード(最大開放電圧20 mV), オートホールド機能, コンパレータ, 温度測定機能, 温度補正(TC)機能, 温度換算(ΔT)機能, 統計演算機能, ディレイ機能, アベレージ機能, 設定セーブ ( パネルセーブ ) , データメモリー機能, コマンドモニタ機能(コマンドやクエリの送受信状況を表示), LabVIEW® ドライバー対応 *2
*1: 100 MΩ以上はゼロアジャスト不可(強制OFF)
*2: LabVIEW ドライバは National Instruments社の商標および登録商標です。
電源 定格電源電圧: AC 100 V~240 V
定格電源周波数: 50 Hz / 60 Hz
最大定格電力: 40 VA
通常消費電力
(参考値)
16 W (測定電流1 A, LCD点灯)
寸法・質量 RM3545A-1: 約215W × 80H × 306.5D mm (突起物含まず), 約2.7 kg
RM3545A-2: 約215W × 80H × 306.5D mm (突起物含まず), 約3.4 kg
付属品 電源コード ×1, 温度センサZ2001 ×1, EXT I/O用オスコネクター ×1, EXT I/O用コネクターカバー ×1, 予備ヒューズ(F1.6AH 250 V)×1, スタートアップガイド ×1, 使用上の注意 ×1
