DIGITAL HiTESTER 3239
Digital multimeter Pengukuran 4-Terminal dengan Akurasi DC V ±0,01% untuk Pengujian Bangku Presisi Tinggi
Dihentikan
Untuk Tegangan DC: DM7275
Untuk Perlawanan: RM3544
Arus AC, Arus DC, Tegangan AC: Tidak tersedia produk penerus
Hioki benchtop digital multimeters (DMMs) adalah meteran 5-1/2 digit presisi tinggi yang mengambil sampel 300 kali/detik. Seri 3239 mengukur menggunakan metode pengukuran resistansi 4 terminal, dan dilengkapi dengan fungsi pembanding yang sangat berguna untuk lini produksi.
CAT II 300 V
Fitur Utama
- Pembanding kecepatan tinggi 3,3 mdtk untuk penggunaan lini produksi
- Fungsi komparator dengan output kolektor terbuka, suara bip, atau tampilan LED
- Dibangun pada antarmuka RS-232C dan I/O kontrol Eksternal, atau menambahkan antarmuka GP-IB (model -01)
Pengukuran resistansi yang andal menggunakan metode pengukuran 4 terminal
Menggunakan pengukuran resistansi 4-terminal, yang tidak terpengaruh oleh variabel seperti resistansi kabel pengukuran timbal, 3239 menampilkan kemampuan pengukuran resistansi yang luar biasa.
Spesifikasi dasar
akurasi dasar adalah ketika sampling rate "Lambat".
Mengenai Akurasi DMM: Karena banyaknya rentang dan fungsi yang tersedia dalam DMM, hanya akurasi dasar yang ditunjukkan untuk referensi. Silakan merujuk ke brosur untuk informasi akurasi terperinci.
DC Voltage range | 199,999 mV hingga 1000,00 V, 5 rentang, akurasi dasar: ±0,01% rdg. ±2 dgt. | |||||
---|---|---|---|---|---|---|
AC Voltage Range | 1999,99 mV hingga 750,00 V, 4 rentang, Karakteristik frekuensi: 10 Hz hingga 300 kHz, akurasi dasar : ±0,1% rdg. ±100 dgt., (True RMS diperbaiki, kesalahan penambahan Crest Factor: 1 < CF ≤ 2: +200 dgt.) | |||||
DC Current range | 199,999 mA/1999,99 mA, 2 rentang, akurasi dasar : ±0,1% rdg. ±6 dt. | |||||
AC Current range | 199.999 mA/1999.99 mA, 2 rentang, Karakteristik frekuensi: 10 Hz hingga 30 kHz, akurasi dasar : ±0,3% rdg. ±100 dgt., (True RMS diperbaiki, kesalahan penambahan Crest Factor: 1 < CF ≤ 2: +200 dgt.) | |||||
Rentang resistensi (2-terminal) | 199,999 - 100.000 MΩ, 7 rentang, akurasi dasar : ±0,02% rdg. ±2 dgt. | |||||
Rentang Resistansi daya rendah (2-terminal) | 1999,99 - 1999,99 kΩ, 4 rentang, akurasi dasar : ±0,02% rdg. ±6 dt. | |||||
Rentang resistensi (4-terminal) | 199,999 - 1999,99 kΩ, 5 rentang, akurasi dasar : ±0,02% rdg. ±2 dgt. | |||||
Rentang resistensi daya rendah (4-terminal) | 1999,99 - 1999,99 kΩ, 4 rentang, akurasi dasar : ±0,02% rdg. ±6 dt. | |||||
Rentang Hz (Frekuensi) | 99,99999 Hz - 300.000 kHz, 5 rentang, Akurasi: ±0,015% rdg. ±2 dgt., Atenuator: 2 V hingga 700 V, 4 rentang (Sensitivitas input: 10% rentang) | |||||
Tes kontinuitas | Suara bip 50,00 Ω atau kurang pada kisaran 1999,99 Ω, arus pengujian 100 μA | |||||
Tes dioda | Dengan rentang 1999,99 mV, arus pengujian 1 mA | |||||
Fungsi lainnya | Komparator, Simpan/Muat pengaturan, Output printer, Pengukuran arus dengan probe penjepit dan penskalaan, Kontrol I/O eksternal | |||||
Tampilan | LED digital, maks. 199999 digit | |||||
Tingkat pengambilan sampel | 300 kali/dtk (Cepat), 8 hingga 9 kali/dtk (Sedang), 1 kali/dtk (Lambat) | |||||
Sumber Daya listrik | 100/ 120/220/ 240 V AC (sebutkan saat memesan), 50/60 Hz | |||||
Dimensi dan massa | 215 mm (8,46 inci) L × 80 mm (3,15 inci) T × 265 mm (10,43 inci) D, 2,6 kg (91,7 oz) | |||||
Aksesoris yang termasuk | Test Lead L9170-10 × 1, Instruksi manual × 1, Kabel listrik × 1, Sekering cadangan masing-masing 1 |
About probe length (0)
A: Dari persimpangan ke probe
B: Bagian Probe
L: Panjang keseluruhan
Input Probes (5)
*L9170-10 adalah aksesori yang disertakan. *Memerlukan 9704 untuk menghubungkan probe Clamp-on
70 cm (2,30 kaki) panjang
Receiving side BNC (female), output banana (male) *Tidak kompatibel dengan Memory Hicorders generasi lama dengan banana input terminals
4-Terminal measurement probes (6)
Tentang panjang probe
A: Dari persimpangan ke probe
B: Bagian Probe
L: Panjang keseluruhan
A: 130 mm (5,12 inci), B:84 mm (3,31 inci), L:1,1 m (3,61 kaki), 60 V DC
A:220 mm (8,66 inci), B: 197 mm (7,76 inci), L:1360 mm (4,46 kaki)
A: 280 mm (11,02 inci), B: 118 mm (4,65 inci), L: 1360 mm (4,46 kaki), 60 V DC

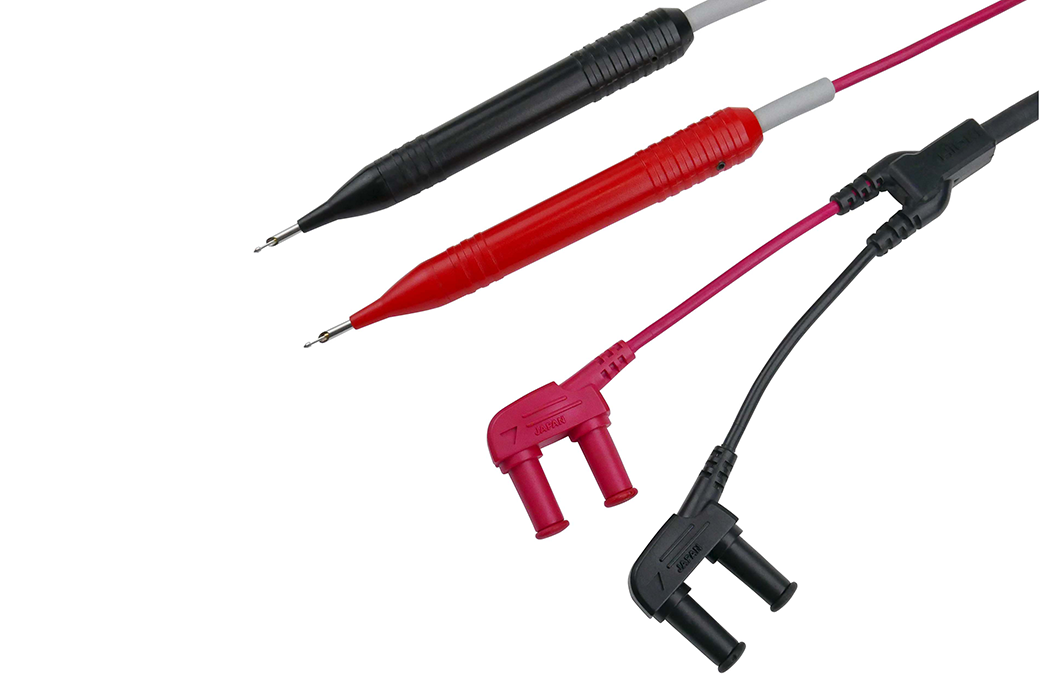

Untuk L2100, 9465-10, 9465, 9461
A:260 mm (10,24 inci), B:136 mm (5,35 inci), L:890 mm (2,92 kaki), Tidak ditandai CE. Catatan: 9455 adalah instrumen presisi. Lakukan perawatan yang tepat saat menanganinya.
A:240 mm (9,45 inci), B:132 mm (5,20 inci), L:804 mm (2,64 kaki)
Printer options (2)
112 mm (4,41 inci) × 25 m (82,03 kaki), 10 gulungan/set
9 pin - 9 pin lurus, panjang 1,5 m (4,92 kaki)
PC communication (2)
2 m (6,56 kaki) panjang
9 pin - 9 pin, silang, panjang 1,8 m (5,91 kaki)
