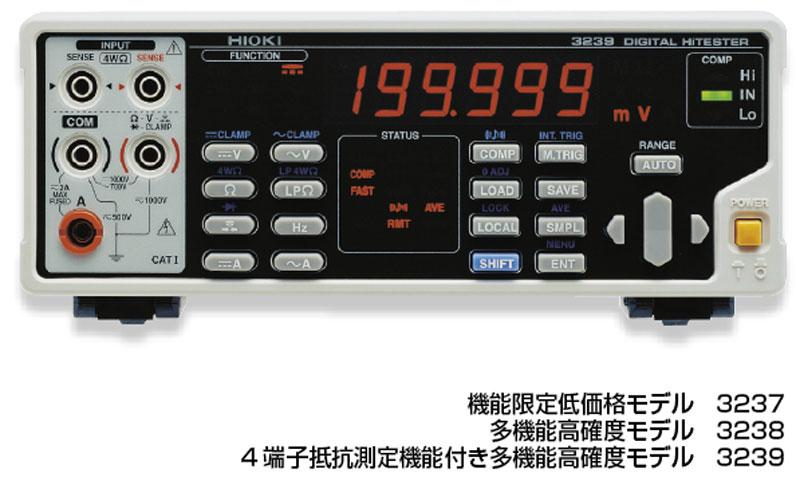

ディジタルハイテスタ 3239

3239-01

特長

モデル3238に正確な抵抗測定ができる4端子測定機能を追加した多機能高確度モデル
ラインユースを考慮した、最短3.3 msの高速コンパレータ測定
Hi/IN/Loのコンパレータ結果をLED表示、ブザー音、オープンコレクタ出力
RS-232Cおよび外部I/O標準装備、(-01)仕様でGP-IBをさらに装備
CAT II 300 V

形名（発注コード）

3239	RS-232C付	廃止
3239-01	RS-232C・GP-IB付	廃止

4端子抵抗測定用プローブについてはオプションになります。

選べる３機種　5.5桁ディジタルマルチメータ

３２３０シリーズは　測定スピードと安定性を徹底追及したスタンダードモデルです。

３２３９　４端子抵抗測定、電流、周波数測定までできる広帯域５.５桁DMM

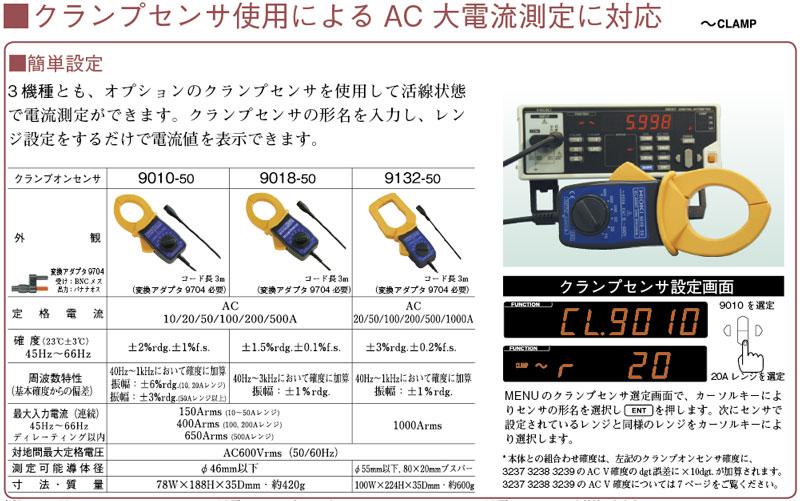

クランプセンサの組合せで　最大AC1000A,DC200A測定に対応

クランプオンセンサやAC/DCカレントプローブの専用モードを標準装備
活線状態の大電流測定が簡単に行えます。

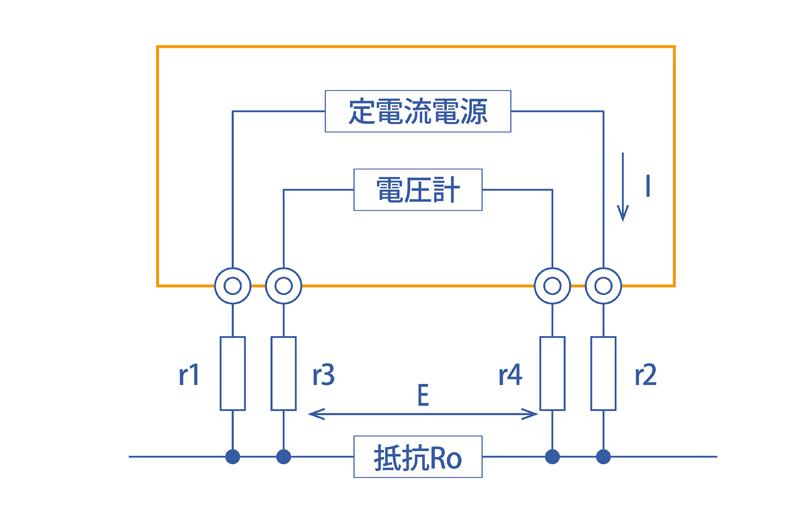

4端子法で確実な抵抗測定

3239は、測定コードの配線抵抗の影響を受けない4端子抵抗測定にも対応でき、特に低抵抗測定時に威力を発揮します。

製品使用例

車載ECU試験機への組込
アナログメータの置き換え
ベンチ型DMMのコストダウンに
光ピックアップユニットの出力検査
バッテリモジュールの出力電圧測定
モータの出力電圧計測

基本仕様

確度保証期間 1年
確度はサンプルレート SLOW時
※DMMの確度についてDMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください。

直流電圧レンジ	199.999 mV〜1000.00 V, 5レンジ, 基本確度: ±0.01% rdg. ±2 dgt.
交流電圧レンジ	1999.99 mV〜750.00 V, 4レンジ, 周波数範囲: 10 Hz〜300 kHz, 基本確度: ±0.1% rdg. ±100 dgt. (実効値整流, クレストファクタ追加誤差 1 < C.F. ≤ 2: +200 dgt.)
直流電流レンジ	199.999 mA/1999.99 mA, 2レンジ, 基本確度: ±0.1% rdg. ±6 dgt.
交流電流レンジ	199.999 mA/1999.99 mA, 2レンジ, 周波数範囲: 10 Hz〜30 kHz, 基本確度: ±0.3% rdg. ±100 dgt., (実効値整流, クレストファクタ追加誤差 1 < C.F. ≤ 2: +200 dgt.)
抵抗レンジ (2端子)	199.999 Ω〜100.000 MΩ, 7レンジ, 基本確度: ±0.02% rdg. ±2 dgt.
LP 抵抗レンジ (2端子)	1999.99 Ω〜1999.99 kΩ, 4レンジ, 基本確度: ±0.02% rdg. ±6 dgt.
抵抗レンジ (4端子)	199.999 Ω〜1999.99 kΩ, 5レンジ, 基本確度: ±0.02% rdg. ±2 dgt.
LP 抵抗レンジ (4端子)	1999.99 Ω〜1999.99 kΩ, 4レンジ, 基本確度: ±0.02% rdg. ±6 dgt.
周波数レンジ	99.9999 Hz〜300.000 kHz, 5レンジ, 確度: ±0.015% rdg. ±2 dgt., アッテネータレンジ: 2 V〜700 V, 4レンジ (感度: 10 %以上)
導通テスト	1999.99 Ωレンジにて50.00 Ω以下でブザー, 測定電流100 μA
ダイオードテスト	1999.99 mVレンジにて, 測定電流1 mA
その他機能	コンパレータ, 設定条件の保存, プリンタ出力, クランプオンプローブによる電流測定/スケーリング, シーケンス制御用外部I/O
表示	ディジタル/LED, max. 199999 dgt.
サンプルレート	約300回/s (FAST), 約8〜9回/s (MED), 約1回/s (SLOW)
電源	AC 100/ 120/ 220/ 240 Vから発注時指定 (50/60 Hz)
寸法・質量	215W × 80H × 265D mm, 2.6 kg
付属品	テストリード L9170-10 ×1, 取扱説明書 ×1, 電源コード ×1, 接地アダプタ (国内100V用) ×1, 予備ヒューズ ×各1
