ALDAS-Mini : EIS測定システム

電解セルおよび燃料電池の動的特性を可視化し、最適な運転条件を探索

電気化学インピーダンス分光法（EIS）を用いたインピーダンス測定は、水電解セル、燃料電池、共電解の研究においてますます重要になっています。従来のI-V測定ではセルの性能そのものを評価することは可能ですが、性能変化の原因を予測することは困難でした。

ALDAS-Miniは実稼働状態におけるEIS測定により、最適な運転条件の探索、セルやスタックの内部状態や劣化要因を推定します。

製品紹介動画

本システムと測定対象の接続方法、PCでの設定方法や測定例についてご紹介します。

特長

  • 最大2000 Aで電解および発電中のセルのインピーダンス測定
  • 電解評価装置を改造せずに測定可能
  • セルスタック状態で最大8セルまで同時測定
  • 電解装置が稼働するノイズ環境下でも高精度かつ再現性の高い測定を実現
  • PEM, SOEC, AEM, アルカリなどの多様な電解セルに対応

形名（発注コード）

EA5301-01 センスモジュール 1ch お見積り
EA5301-02 センスモジュール 2ch お見積り
EA5301-03 センスモジュール 3ch お見積り
EA5301-04 センスモジュール 4ch お見積り
EA5301-05 センスモジュール 5ch お見積り
EA5301-06 センスモジュール 6ch お見積り
EA5301-07 センスモジュール 7ch お見積り
EA5301-08 センスモジュール 8ch お見積り
EA5501 ソースモジュール お見積り
EA5701 PC アプリケーションソフト お見積り
計測時は、別売の電流センサーと接続ケーブルが必要です。オプションの電流センサーと接続ケーブルを別途ご購入ください。

大電流運転状態における計測で電解セル・燃料電池の開発・評価を加速

これまで電解セルおよび燃料電池のEIS計測(電気化学インピーダンス分光法)では、大電流が流れている大型のセルやセルスタックの測定が困難という課題がありました。ALDAS-Mini は電解または負荷電流が数Aの小型セルから、最大で2000 Aの大型セルまでEIS計測ができます。

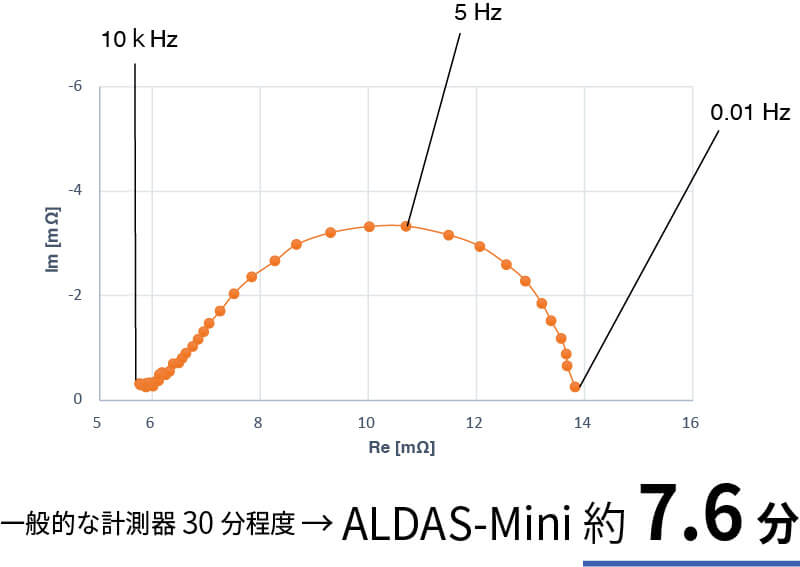

高速EIS測定

一般的に低周波領域のインピーダンス測定には時間がかかります。
ALDASは最短で 7.6分 (*1) の測定時間により、評価サイクルの短縮に貢献。

*1: 10 kHz～0.01 Hz, 30ポイント, FAST

低周波領域まで安定した高精度測定

電流センサー方式により、シャント方式で課題となる温度ドリフトを回避。
高精度な電流測定により、1 Hzを下回る低周波までバラつきを抑えた安定測定。

既存の電解システムに簡単接続

ALDAS-Miniは、既存の設備を改造することなく接続できます。
従来のブースター付きFRA (Frequency Response Analyzer)とは異なり、既存の電解用DC電源をそのまま使用しながらEIS測定ができます。

STEP 1: 電流源の接続
ソースモジュールと電解装置をソースケーブルで接続。
測定電流を注入する。

STEP 2: 測定線の接続
電流測定用のクランプセンサーを接続。
センスモジュールと各セルをセンスケーブルで接続。

STEP 3: 計測
PCアプリケーションソフトで設定し、計測を開始。
計測した電流と電圧からインピーダンスを算出し、I-Vカーブとナイキストプロットをリアルタイムに同時表示。

基本仕様

確度保証期間 1年
計測対象 電解セル, 燃料電池セル, セルスタック
計測パラメータ インピーダンス ​(R,​X,​θ,​Z)​, 電圧 ​(V),​ 電流 ​(I)
計測モード​ EIS モード, ロギングモード
表示モード ナイキストプロット, ボードプロット, ロギングプロット
測定電圧 250 mV ～ 60 V
測定電流 100 mA～500 A (CT6845A)
最大 2000 A (センサーの組合せよる)
最大計測信号レベル 40 Ap-p (5 Vにて)
ただし、5 V 以上はディレーティングあり
測定周波数範囲 10 mHz ～ 100 kHz
入力チャネル数 1 ～ 8 チャネル
​寸法・質量 センスモジュール EA5301 : 約430W × 221H × 361D mm (突起物を含まない), 約12.7 kg (8 チャネルモデルの場合)
ソースモジュール EA5501 : 約520W × 197H × 540D mm (突起物を含まない), 約27.0 kg (ケーブルを含まない)
電源 AC 100​ V​～​240​ V, ​50 Hz/60 ​Hz, 500 ​VA
推奨PC仕様 OS:​ Windows​ 11​
インターフェース:​ 有線LAN

電流センサー (13)

2本以上の電流センサーを使用する際には、CT9557が必要になります。

AC/DCカレントプローブ CT6841A

詳細はこちら

¥237,600（税込 ¥261,360）
・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6843A

詳細はこちら

¥249,700（税込 ¥274,670）
・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6844A

詳細はこちら

¥261,800（税込 ¥287,980）
・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6845A

詳細はこちら

¥272,800（税込 ¥300,080）
・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ50 mm
AC/DCカレントプローブ CT6846A

詳細はこちら

¥297,000（税込 ¥326,700）
・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ50 mm
AC/DCカレントプローブ CT6847A

詳細はこちら

¥385,000（税込 ¥423,500）
・周波数特性 DC〜70 kHz
・定格電流DC 2000 A, AC 1400 A
・可能導体径 φ50 mm
AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 50 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 200 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6875A

詳細はこちら

¥178,200（税込 ¥196,020）
・帯域 DC〜2 MHz（CT6875A-1：DC〜1.5 MHz）
・定格電流 AC/DC 500 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6876A

詳細はこちら

¥237,600（税込 ¥261,360）
・帯域 DC〜1.5 MHz（CT6876A-1：DC〜1.2 MHz）
・定格電流 AC/DC 1000 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6877A

詳細はこちら

¥836,000（税込 ¥919,600）
・帯域 DC〜1 MHz
・定格電流 AC/DC 2000 A
・可能導体径 φ80 mm
AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

¥594,000（税込 ¥653,400）
・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 500 A
・可能導体径 φ32 mm
センサユニット CT9557

詳細はこちら

¥194,700（税込 ¥214,170）
・電流波形の加算ができるセンサ用電源
・電流センサを単体で使用する場合の電源供給用
・4ch, 加算機能, 波形/RMS出力付き

接続ケーブル (2)

センスケーブル L1100

お見積り
小型ワニ口クリップ, 2.2 m

ソースケーブル L1150

お見積り
大型ワニ口クリップ, 2 m
