特長
- 世界基準に準拠したトラブル検証が可能 (IEC61000-4-30 ClassA)
- 高精度な計測をギャップなしに連続測定 (V: 公称電圧の±0.1%, A・W: ±0.2% rdg.±0.1% f.s.)
- CAT IV 600 Vの安全設計で、電力引き込み線も測定可能
- 高次高調波成分測定もカバーする、80 kHzまでの広帯域電圧測定
- 広いダイナミックレンジ入力、低電圧から1300 V (三相4線線間電圧)まで
- トランジェントオーバ電圧は最大6000 V peak、700 kHzまで測定可
- 豊富なインタフェース (LAN, USB, SDカード)
- GPSオプションで、複数機器間のデータの同時性を確保可
形名（発注コード）
| PW3198 | 本体のみ、電流センサ別売 | 廃止 |
|---|---|---|
| PW3198-90 | 9624-50とのセット販売品 | 廃止 |
基本仕様
| 測定ライン | 単相2線/単相3線/三相3線/三相4線に加え, 別途ch4で電圧/電流測定 (直流または交流) | |||||
|---|---|---|---|---|---|---|
| 電圧レンジ | ch1〜3: 電圧測定600.00 Vrms, トランジェント測定6.0000 kVpeak ch4: 600.00 VrmsまたはDC, トランジェント測定6.0000 kVpeak |
|||||
| 電流レンジ | AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる) | |||||
| 電力レンジ | 300.00 W〜3.0000 MW (使用する電圧, 電流レンジにより自動的に決定) | |||||
| 基本確度 | 電圧 : 公称電圧の±0.1% 電流 : ±0.2% rdg. ±0.1% f.s. + 電流センサ確度 有効電力 : ±0.2% rdg. ±0.1% f.s. + 電流センサ確度 |
|||||
| 測定機能 | 1. トランジェントオーバ電圧: 2MHzサンプリング 2. 周波数1波: 1波形から演算 200kHzサンプリング 3. 電圧1/2実効値: 半波ずらしの1波形ごと演算 電流1/2実効値: 半波ごと演算 4. スウェル・ディップ・瞬停: 電圧1/2実効値にて検出 5. 突入電流: 電流1/2実効値にて検出 6. 電圧波形比較: 判定エリアを自動生成して比較 7. 瞬時フリッカ値: IEC61000-4-15による 8. 周波数: 10波・12波から演算 40〜70Hz 9. 周波数10秒間: 10秒間の波形から演算 40〜70Hz 10. 電圧波形ピーク, 電流波形ピーク 11. 電圧, 電流, 有効電力, 皮相電力, 無効電力, 有効電力量, 無効電力量, 力率, 変位力率, 電圧不平衡率, 電流不平衡率 12. 高次高調波 (電圧/電流): 2k〜80kHz帯域 13. 高調波/位相角 (電圧/電流), 高調波電力: 第0次〜50次 14. 高調波電圧電流位相差: 第1次〜50次 15. 総合高調波歪み率 (電圧/電流) 16. インターハーモニクス (電圧/電流): 第0.5次〜49.5次 17. Kファクタ (増倍率) 18. ΔV10フリッカ, IECフリッカ (短期間/長期間) |
|||||
| 最長記録期間 | 繰返しON時: 1年, 最大記録イベント: 55000件 (1週間1000件まで) 繰返しOFF時: 35日, 最大記録イベント: 1000件 |
|||||
| インタフェース | SD/SDHCメモリカード, RS-232C, LAN (HTTPサーバ機能), USB 2.0 (通信) | |||||
| 表示 | 6.5型TFTカラーLCD (640 × 480ドット) | |||||
| 電源 | ACアダプタZ1002 (100〜240V, 定格1.7 A, 50/60 Hz) バッテリパックZ1003 (連続使用時間180分, ACアダプタ接続にて充電, 充電時間5時間30分) |
|||||
| 寸法・質量 | 300W × 211H × 68D mm, 2.6 kg (バッテリパックZ1003含む) | |||||
| 付属品 | 取扱説明書 ×1, 測定ガイド ×1, 電圧コードL1000 ×1 (赤・黄・青・灰, 黒 ×4, アリゲータクリップ ×8), スパイラルチューブ ×20, マークバンド ×1, ACアダプタZ1002 ×1, ストラップ ×1, USBケーブル (1 m) ×1, バッテリパックZ1003 ×1, SDメモリカード2GB Z4001 ×1 |
|||||
電流入力 (8)
電力, 負荷電流測定用
(単相用×1, 三相用は×2または×3個必要です)
¥5,300（税込 ¥5,830）
9695-02/-03/-80に接続してBNC端子に接続, 3m
漏れ電流入力 (2)
クランプ用アダプタ (1)
AC/DC 電流入力 (6)
AC/DCオートゼロカレントセンサCT7731/CT7736/CT7742を使用するには, ディスプレイユニットCM7290, 出力コードL9095, ACアダプタ9445-02が必要です。
¥5,300（税込 ¥5,830）
BNC端子用, 1.5m
¥7,800（税込 ¥8,580）
AC 100〜240 V, 9 V/1 A
電圧入力 (6)
L1000は標準付属品
¥10,400（税込 ¥11,440）
赤・黄・青・灰, 黒 ×4, 3 m, ワニ口クリップ ×8
¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
¥20,900（税込 ¥22,990）
三相3線(3P3W3M)結線時, 結線する電圧コードを6本から3本に削減可能
¥20,900（税込 ¥22,990）
三相4線(3P4W)結線時, 結線する電圧コードを6本から4本に削減可能
¥3,700（税込 ¥4,070）
測定コード先端に装着, 赤1個, φ11 mm
¥3,700（税込 ¥4,070）
測定コード先端に装着, 黒1個, φ11 mm
電源 (2)
Z1002, Z1003は本体標準付属
¥15,400（税込 ¥16,940）
本体用, AC100～240V
¥18,700（税込 ¥20,570）
NiMH, 本体で充電
保存メディア (2)
Z4001は標準付属品
SDカード購入時のご注意
弊社オプションのSDカードを必ず使用してください。弊社オプション以外のSDカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。
¥15,400（税込 ¥16,940）
2 GB
¥36,300（税込 ¥39,930）
8 GB
ケース (2)
¥77,000（税込 ¥84,700）
オプション収納可能, ハードトランクタイプ
¥39,600（税込 ¥43,560）

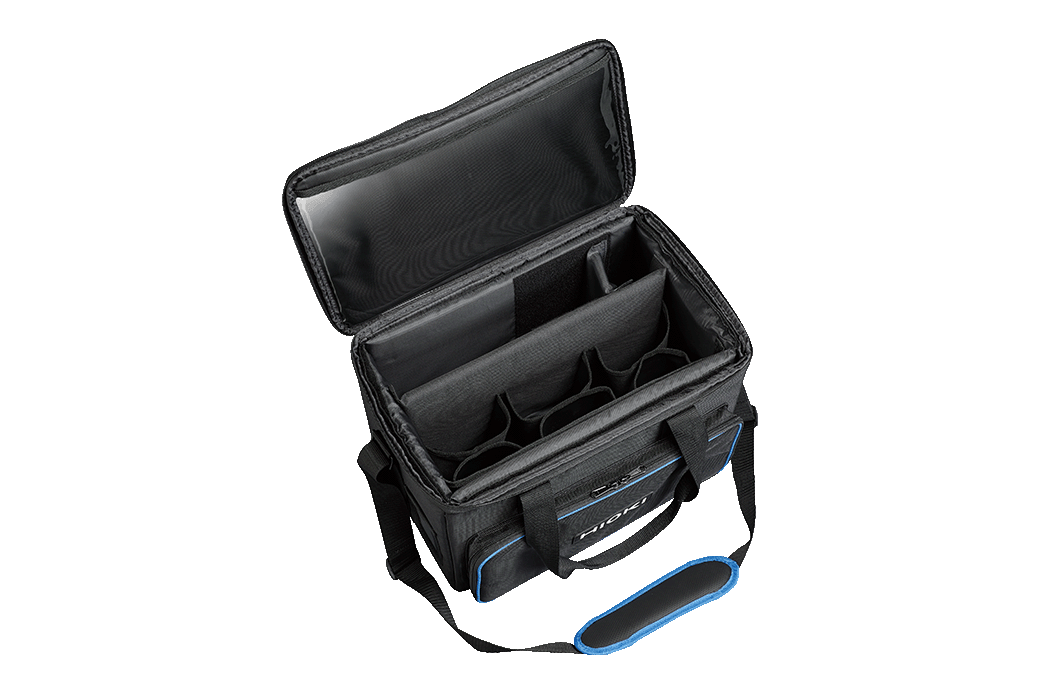

オプション収納可能, バッグタイプ
そのほか (2)
¥181,500（税込 ¥199,650）
UTCを基準に機器内部時計を補正
¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m
-
