ワイヤレスロギングステーション LR8410

最大105ch絶縁入力, 最速100msサンプリング
多点データを無線で楽々収集、ワイヤレスデータロガー

廃止

メモリハイロガー LR8450-01 (無線LAN搭載モデル)

概要
特長
仕様
オプション
ダウンロード
アプリケーション

製品紹介ムービー

LR8410には「設定ナビ機能」が搭載されています。測定ユニットの登録も「UNIT登録ガイド」に従って操作するだけで設定できるので、初めて使う方でもすぐに測定を開始できます。
測定ユニットと無線ロガーからワイヤレスロギングステーションLR8410へ無線でデータを転送。配線が困難な場所での測定や、室内・外を隔てた計測にも、扉を閉めて設置できるため、配線作業の時間短縮に効果を発揮します。

特長

Bluetooth®無線技術による多チャネルのデータ収集ワイヤレスロガー、配線困難な場所での測定を解決（見通し約30m※1）
入力ユニットにはデータ欠損を防止するメモリを搭載

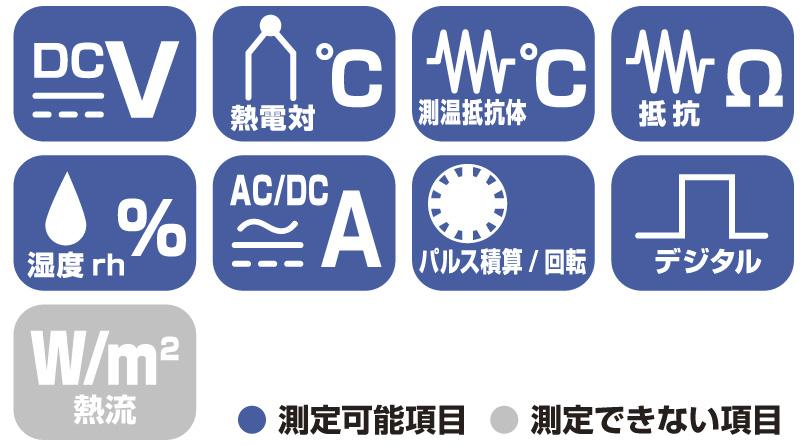

測定項目によって選べるユニット（15chタイプ, 2chタイプ）
入力ユニットの増設もワイヤレスでスッキリ簡単、最大7台（全て15chタイプなら105ch）まで可能
全チャネルMax. 100msの高速サンプリングでデータ収集可能
設定ナビ搭載で、楽々操作
LR8410 Link対応製品のデータ受信可能（Ver. 1.40以降）

*1:障害物（壁, 金属の遮蔽物等）が存在する場合、通信が不安定になったり通信距離が短くなったりすることがあります。また、同一環境下であっても、機器により電波強度(アンテナ表示)にはばらつきがあります。

形名（発注コード）

LR8410	本体のみ	廃止
LR8410-90	データ収集体験セット	廃止
LR8410-91	LR8510とセット販売品	廃止

LR8410本体のみでは測定できません。オプションの入力ユニット類が別途必要です。その他、バッテリパックなど測定目的に応じた各種オプションが用意されています。HIOKI純正オプション品のSDカード以外のメディアは動作保証外となります。 ※LR8410, LR8512 - LR8515はBluetooth®無線技術を搭載しているため電波を発生します。電波の利用にはそれぞれの国での許認可が必要となるため、無線使用可能な国と地域以外で使用した場合は法律違反となり、罰せられることがありますのでご注意ください。 ※Bluetooth®およびロゴはBluetooth SIG, Inc. の登録商標であり日置電機株式会社はライセンスに基づき使用しています。 ※無線認証国はHIOKIホームページ内「製品情報/仕様」をご覧ください。

遠隔計測サービス GENNECT Remote対応測定器

GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。
スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Remote スペシャルサイトはこちら

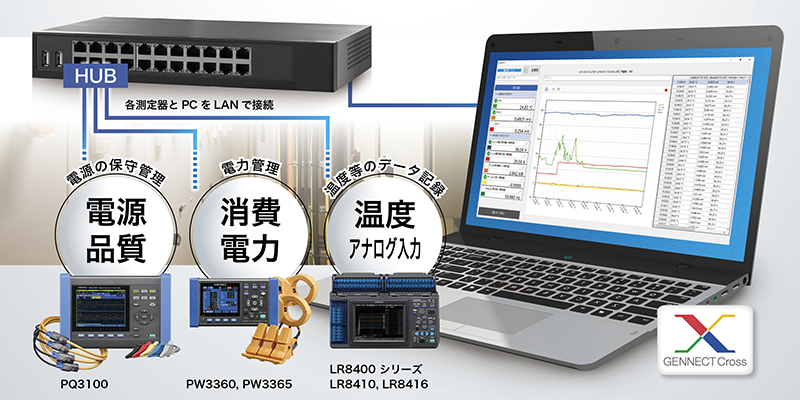

現場の測定結果をパソコンへ, ジェネクトクロス SF4000

測定しながらデータをPCにリアルタイムで一括表示・保存

多彩なユニットで様々な測定に対応可能な無線データロガー

＜こんな用途に使えます＞
● 自動車など部品の開発、評価
● 太陽光発電システムの発電シミュレーション、性能評価
● 空調設備・システムの評価、温度測定
● 住宅の性能評価
● エレベータの動作確認、メンテナンス
● 車両用インバータ・モータの開発
● ビニールハウスなど育成環境の監視
● 荷物輸送時の温湿度管理
● 雨量の記録
など

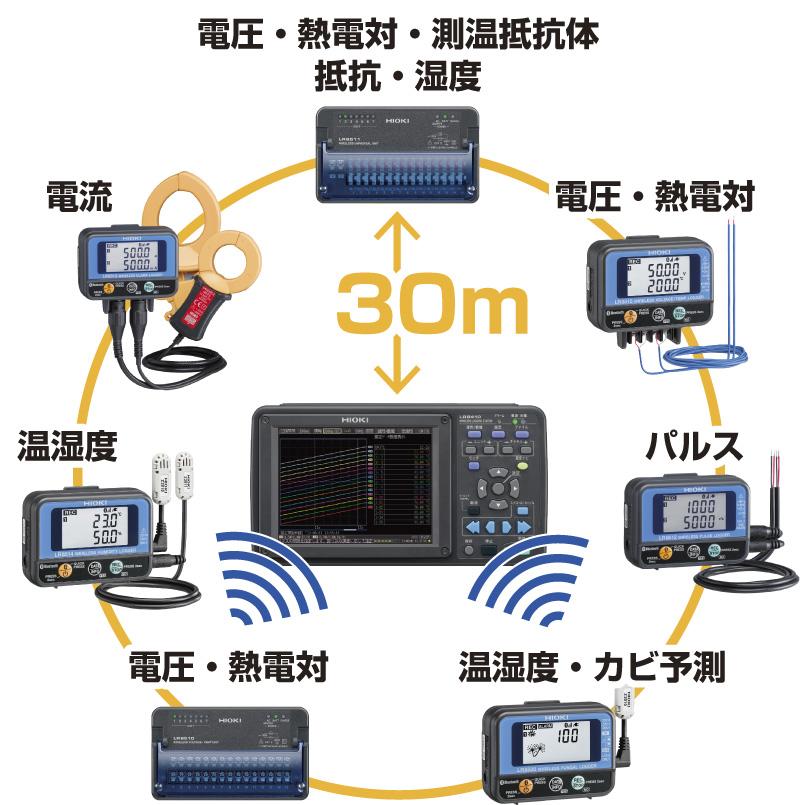

最大105chまで測定できる無線データロガー

最大7台まで接続可能
15chユニット（LR8510またはLR8511）を使うと
最大105chの多点測定ができます

7種類あるユニットは混在使用可能なため
必要な測定をまとめて行えます

Bluetooth(R)無線技術を使い、見通し30mまで
通信できます
＊間に障害物（壁、金属の遮蔽物など）がある場合、
　通信距離は短くなります

配線作業の「時間短縮」と「コスト削減」が可能な無線データロガー

有線だと…
チャネル数が多いと配線がゴチャゴチャ。
配線が長くなると接続ケーブルや熱電対の
コストがかかり、作業にも時間がかかります。

＜＜無線で解決＞＞

本体まわりに配線がないためスッキリ！
最小限の配線のためコストダウン、短時間で配線終了できます。

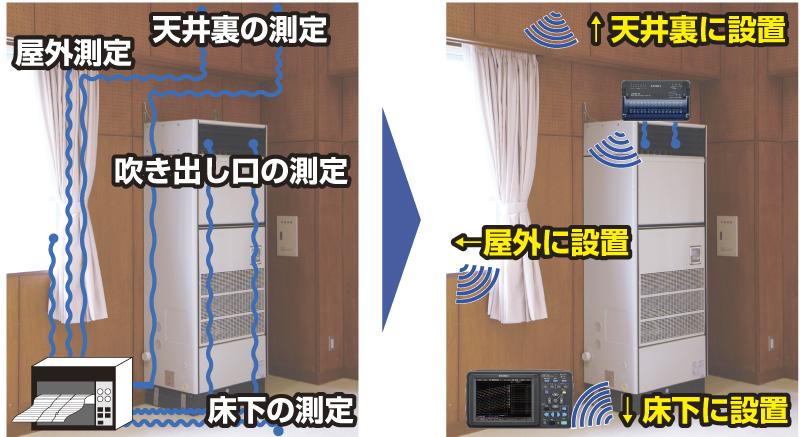

配線が困難な場所での測定に　無線データロガー

有線だと…
手元の測定器から天井や床下に熱電対を何本もはわせるので、
配線するのが大変。

＜＜無線で解決＞＞

ワイヤレスのため測定部から本体まで
長い配線をつなぐ必要なし！
ユニットを天井裏や床下に設置し、
測定中のデータは手元の本体画面で確認できます。

室内・外を隔てた計測にも、扉を閉めて設置できる　無線データロガー

有線だと…
配線があるため窓や扉を閉められない。
パッキンに隙間が出来てしまい密閉出来ない。

＜＜無線で解決＞＞

ユニットだけを車内に設置。
配線を外に出さずに窓や扉を閉めることができ、
気密性を保った状態で試験ができます。

複数箇所の実験データを同じ時系列で管理できる　無線データロガー

実験設備ごとに測定器を設置すると、データの時系列が
バラバラになってしまいます。

LR8410ならデータを一括収集できるため、
複数台の実験設備での測定結果を
同じ時系列のデータとして観測できます。

ユニットのみ設置するので、狭い場所でも
取り付けることができます。

通信が途切れても安心-バックアップ機能　無線データロガー

測定ユニット/無線ロガー内部にバッファメモリを搭載しており、
通信が途切れている間の測定データは保持されます。

データは通信回復時に再送信され、
ワイヤレスロギングステーションLR8410内で測定データが復旧されます。

無線設定が簡単

LR8410本体には「設定ナビ機能」が搭載されています。

ユニットの登録も「UNIT登録ガイド」に従って設定するだけで出来るので
初めて使う方でもすぐに測定を開始できます。

ユニットが1台も登録されていない場合、LR8410の電源を入れると
「設定ナビ」画面が立ち上がり、通信可能距離の範囲内にあるユニットを
自動的に検出します。

あとから測定ユニットを追加する時の設定も簡単です。

基本仕様

確度保証期間 1年

測定ch数	LR8510シリーズを任意に7台までワイヤレス (Bluetooth®無線技術)で接続, 最大105chまでの測定/データ収集が可能
パルス/デジタル入力	パルス入力2chまたはデジタル入力2ch(LR8512使用時)
記録間隔	100 ms※2, 200 ms〜1時間, 16設定 (記録間隔内に全入力チャネルをスキャン) ※2 熱電対断線検出ON時は不可
メモリ容量	内部8Mワード, SDカード/USBメモリ (HIOKI純正SDカードのみ動作保証)
インタフェース	LAN: 100BASE-TX, USB: USB2.0シリーズミニB ×1
表示体	5.7型TFTカラー液晶 (640 × 480ドット)
機能	SDカード/USBメモリへリアルタイム保存, 数値/波形演算, 警報出力4ch (非絶縁), 他
電源	[ACアダプタ] Z1008 (AC100〜240V, 50/60Hz), 45VA Max. (ACアダプタ含む), 15VA Max. (本体のみ) [バッテリパック] Z1007 /連続使用時間 3h (23℃参考値), 7VA Max. [外部電源] DC10〜28V, 15VA Max. (接続コードはご相談)
寸法・質量	230W × 125H × 36Dmm, 700g (バッテリ含まず)
付属品	詳細取扱説明書 ×1, 測定ガイド ×1, SDメモリカード2GB Z4001 ×1, Logger Utility (CD-R) ×1, USBケーブル× 1, ACアダプタZ1008 ×1

LabVIEW, MATLAB script対応状況

製品	LabVIEW	MATLAB script
LR8410	○	×

無線使用可能国（LR8410）

更新：2024/10/10

無線使用可能な国と地域	Austria, Belgium, Bulgaria, Canada, Chile, Colombia, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Georgia, Germany, Greece, Hong Kong, Hungary, Iceland, India, Ireland, Italy, Japan, Kenya, Latvia, Liechtenstein, Lithuania, Luxembourg, Macao, Malta, Myanmar, Netherlands, New Caledonia, Norway, Poland, Portugal, Romania, Saudi Arabia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Thailand, Turkey, United Kingdom, United States, Viet Nam
無線認証（特殊）	Singapore (発注コード: LR8410-20のみ) Taiwan (発注コード: LR8410-20, LR8410-30のみ) Indonesia (発注コード: LR8410-20のみ) Australia, New Zealand (発注コード: LR8410-20のみ)
注意事項	電波の利用にはそれぞれの国や地域の法律または規制に基づいた許認可が必要です。認可された国と地域以外で使用した場合は、違反となり罰せられるおそれがあります。
