メモリハイロガー LR8402, LR8401, LR8400

30chから60ch増設可能な絶縁入力データロガー最速10msサンプリング

廃止

概要
特長
仕様
オプション
ダウンロード
アプリケーション

冷蔵庫内の温度を記録：メモリハイロガーLR8400, LR8401, LR8402

庫内温度と外郭温度を記録しながらその温度差を見ることができます。そして、記録開始の時間軸は秒単位でも、しばらくしたら分単位に変更したい時に「横軸スケール」を変えたり、測定器の画面から過ぎ去った温度変化を確認したいと感じた時に、時間軸を過去に戻して見ることができます。

特長

標準30チャネルでもコンパクトサイズ
ユニット増設60チャネルでも、A4プラスサイズ
不意の停電でもデータを守る
USBメモリ, CFカードへダイレクト収録
USB 2.0, 100BASE-TX LAN標準装備
5.7型TFTカラー液晶を搭載

形名（発注コード）

LR8402	ユニバーサルユニット×1, 電圧・温度ユニット×1装着, 30ch	廃止
LR8401	ユニバーサルユニット×2装着, 30ch	廃止
LR8400	電圧・温度ユニット×2装着, 30ch	廃止

※標準装備された入力ユニットは取り外しできません。バッテリパックZ1000は別売オプションになります。
LR8400は電圧・温度ユニットLR8500同等品（15ch）が２個標準装備されています。
LR8401はユニバーサルユニットLR8501同等品（15ch）が2個標準装備されています。
LR8402はユニバーサルユニットLR8501同等品（15ch）および電圧・温度ユニットLR8500同等品（15ch）が各1個標準装備されています。

遠隔計測サービス GENNECT Remote対応測定器

GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。
スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Remote スペシャルサイトはこちら

バッテリ、自動車、環境計測に最適な多チャネルデータロガー

＜こんな用途に使えます＞
● 燃料電池部材開発、エネルギー分野
● JIS自動車振動規格に準拠。車載でのデータ収集
● 設備の保守・検査
● 電子製品の評価

60チャネルまで拡張できる、30chデータロガー

購入後に測定チャネル数を増やす必要が出ても対応できます。

標準装備のチャネル数は30ch。
15ch入力ユニットを2台まで増設し、最大60chになります。
（全チャネル絶縁入力）

さらに8chのパルス/デジタル入力を搭載。
各チャネルごとパルス/デジタルを選択できます。

＊本体標準のユニット部は取外しできません。

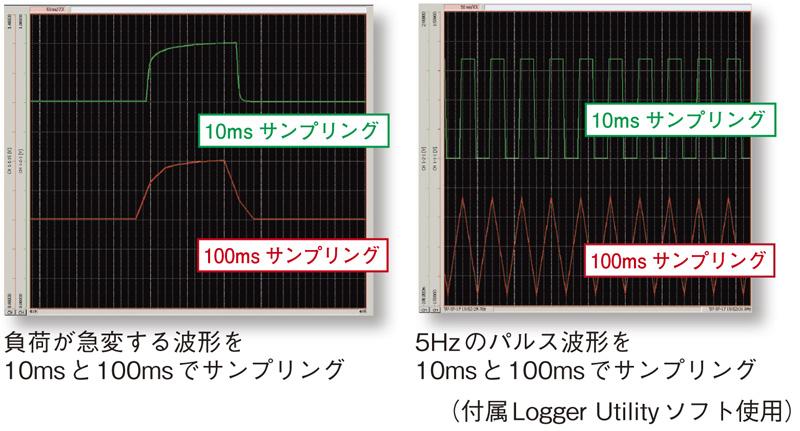

10 msの高速サンプリング可能なデータロガー

ハイブリッドシステム車など、電子化された自動車の開発においては、負荷の急変に対応した測定が要求されます。

1〜15ch測定までは10msなので負荷急変の様子も確実に捉えられます。
16〜30ch測定でも20msでサンプリング可能です。

＊31〜60ch測定時は50msサンプリングになります。

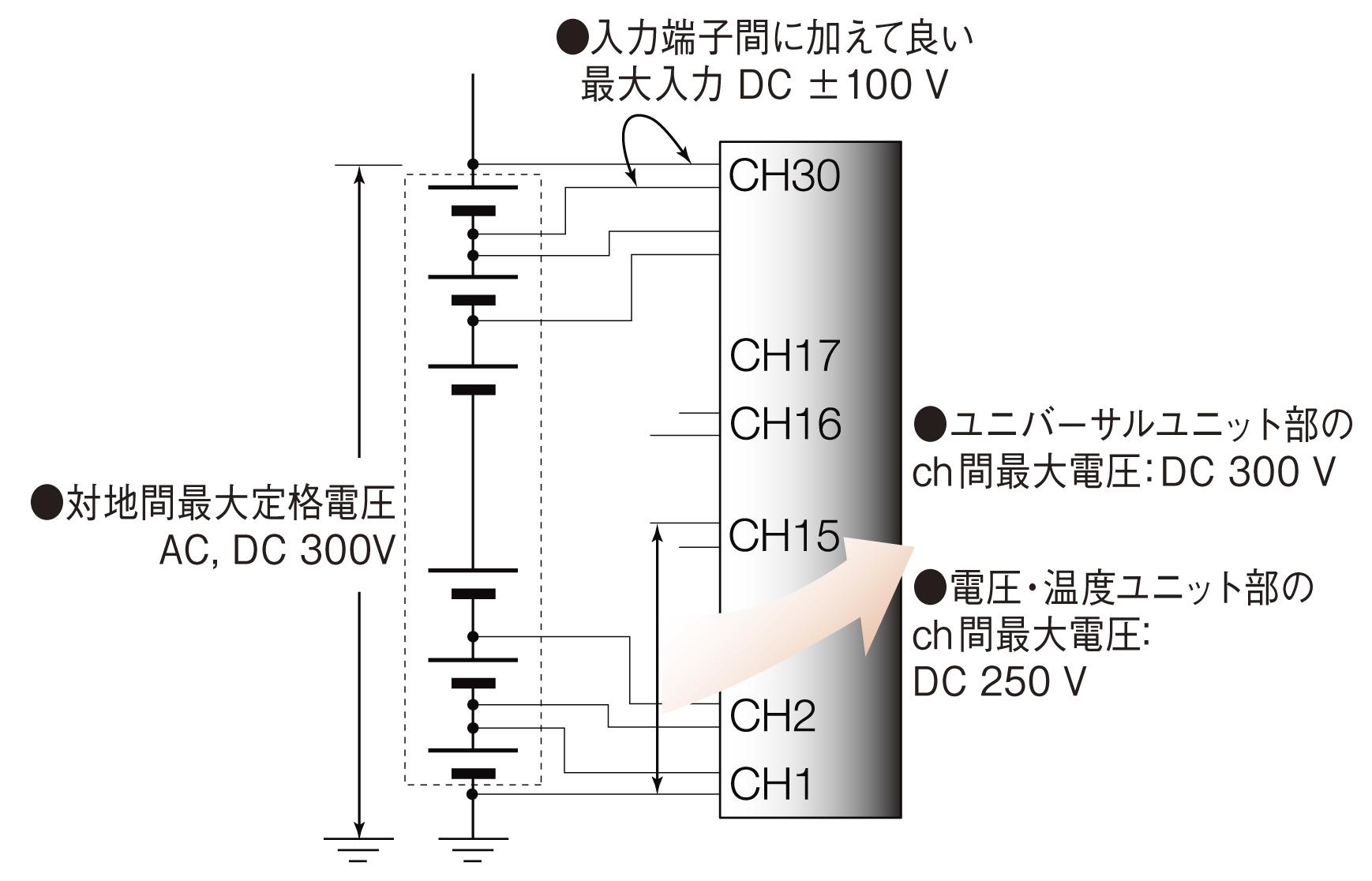

チャネル間、対地間最大定格電圧は300 Vの高耐圧のデータロガー

燃料電池に限らず、例えばビルのUPS（無停電電源装置）用バッテリなど、
セルやパッケージングされたバッテリがスタック接続された状態で多点の
測定が行なわれます。

その場合、各入力チャネル間、および対地間にはスタックされた分だけの
高電圧がかかってきます。

ユニバーサルユニットはチャネル間最大電圧がDC300 Vと高耐圧のため安全に
測定することができます。
（電圧・温度ユニットはDC250 V）

※チャネル間は半導体リレーで絶縁しています。
　雷サージなど、製品仕様を超えた電圧がチャネル間に印加されると半導体リレーが短絡故障する可能性がありますので、絶対に印加しないようにご注意ください。

測定・解析用パソコンソフト付属

パソコン計測に対応する、専用アプリソフト「Logger Utility」が付きます。

リアルタイムにデータをパソコンに記録。
測定中でも、過去のデータを見る事ができます。

パソコンとロガーはUSBもしくはLANで接続できます。

測定しながらデータをPCにリアルタイムで一括表示・保存

携帯網接続のゲートウェイをデータロガーにつなげて、温度の遠隔監視や計装信号の遠隔監視を可能にする「遠隔計測サービス SF4101シリーズ　GENNECT Remote」を利用できます。

詳しくはこちら

基本仕様

確度保証期間 1年

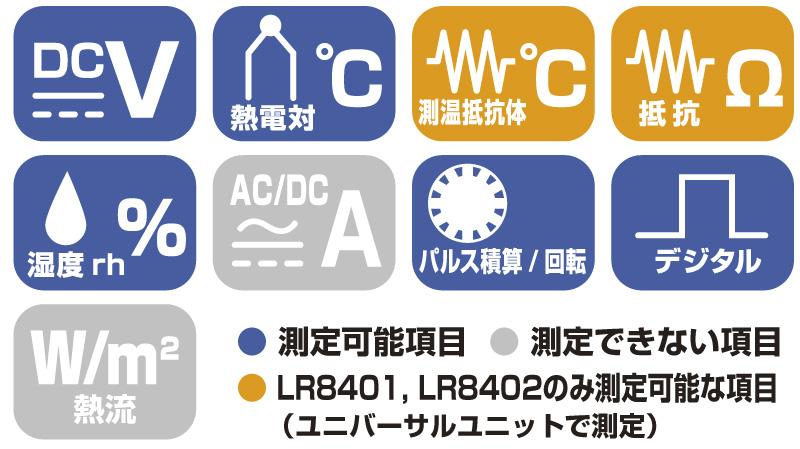

ユニバーサルユニットLR8501 ※ユニットの組合せは, 機種により異なります ※各入力と本体間絶縁	[チャネル数] アナログ15chスキャニング絶縁入力 (4極押しボタン端子台) [電圧測定範囲] ±10mV〜±100V, 1-5V, 分解能 500nV ※ch間, 本体間絶縁 [熱電対測定範囲] −200˚C 〜2000˚C, 熱電対 (K, J, T, 他), 分解能 0.01˚C ※ch間, 本体間絶縁 [測温抵抗体測定範囲] −200˚C 〜800˚C, 分解能 0.01˚C ※ch間は非絶縁 [抵抗測定範囲] 0〜200Ω, 分解能 0.5mΩ ※ch間は非絶縁 [湿度測定範囲] 5.0〜95.0% rh, 分解能 0.1% rh ※ch間, 本体間は非絶縁 [CH間最大電圧] DC 300V, [最大入力電圧] DC ±100V, [対地間最大電圧] AC, DC 300V
電圧・温度ユニットLR8500 ※ユニットの組合せは, 機種により異なります ※各入力と本体間絶縁	[チャネル数] アナログ15chスキャニング絶縁入力 (2極M3ネジ締め端子台) [電圧測定範囲] ±10mV〜±100V, 1-5V, 分解能 500nV ※ch間, 本体間絶縁 [熱電対測定範囲] −200˚C 〜2000˚C, 熱電対 (K, J, T, 他), 分解能 0.01˚C ※ch間, 本体間絶縁 [測温抵抗体] [抵抗] 機能なし [湿度測定範囲] 5.0〜95.0% rh, 分解能 0.1% rh ※ch間, 本体間は非絶縁 [CH間最大電圧] DC 250V, [最大入力電圧] DC ±100V, [対地間最大電圧] AC, DC 300V
パルス/ディジタル入力部	[チャネル数] パルス入力 8ch またはディジタル入力8ch (各チャネルごとパルス/ディジタルを選択可能, パルス入力のchは本体とGND共通) [パルス積算] 0〜1000Mパルス (無電圧a接点, オープンコレクタまたは電圧入力), 分解能 1パルス [回転数カウント] 0〜5000/n (r/s) f.s. (積算と同じ入力信号), 分解能 1/n (r/s) ※nは1回転当りのパルス数で1〜1000 [ディジタル入力] 記録間隔ごと1/0を記録 [CH間最大電圧] 非絶縁, [最大入力電圧] DC 0〜50V
記録間隔	10ms〜50ms, 100ms〜1時間, 19設定 (記録間隔内に全入力チャネルをスキャン) ※10ms〜50msはチャネル数で制限あり
ディジタルフィルタ	OFF/50Hz/60Hz (カットオフ周波数を自動設定)
メモリ容量	内部8Mワード, CFカード/USBメモリ (HIOKI純正CFカードのみ動作保証)
インタフェース	LAN: 100BASE-TX, 機能: 付属ソフト/通信コマンドによるデータ収集, FTPサーバ/クライアント, HTTPサーバ, E-mail USB: USB2.0シリーズミニB ×1, 機能: 付属ソフト/通信コマンドによるデータ収集, CFカード内のデータをPCへ転送
表示体	5.7型TFTカラー液晶 (640 × 480ドット)
機能	CFカード/USBメモリへリアルタイム保存, 数値/波形演算, 他
電源	[ACアダプタ] 9418-15 (AC100〜240V, 50/60Hz), 70VA Max. (ACアダプタ含む), 24VA Max. (本体のみ) [バッテリパック] Z1000 /連続使用時間 5h (23℃参考値), 7VA Max. [外部電源] DC10〜28V, 24VA Max. (接続コードはご相談)
寸法・質量	272W × 182.4H × 66.5Dmm, [LR8400] 1.8kg (本体のみ), [LR8401] 1.7kg (本体のみ), [LR8402] 1.8kg (本体のみ)
付属品	取扱説明書 ×1, 測定ガイド ×1, アプリケーションディスク (Logger Utility) ×1, USBケーブル× 1, ACアダプタ9418-15 ×1
