特長
- 絶縁(500/1000 V)/耐圧(トランス容量500 VA)連続試験
- 自動試験モードで絶縁耐圧、耐圧絶縁いずれかの連続試験可能
- 手動モードで絶縁試験・耐圧試験それぞれ個別の試験も可能
- 耐圧モード、絶縁モード、それぞれ最大10通りの試験条件を保存
- EXT I/O、RS-232C、ステータスアウトを標準装備
形名（発注コード）
| 3159 | AC100V電源仕様 | 廃止 |
|---|---|---|
| 3159-02 | AC220V電源仕様 | 廃止 |
【耐圧試験】
| 出力電圧 | AC0〜2.5 kV/0〜5.0 kV 2レンジ構成, 500 VA (30分定格) |
|---|---|
| 電圧設定方式 | 手動設定 |
| 波形/周波数 | 電源波形/電源同期 |
| 電流測定範囲 | 0.01 mA〜120 mA, 平均値整流実効値表示 (ディジタル) |
| 測定レンジ | 2mA/8mA (分解能: 0.01mA), 32mA (分解能: 0.1mA), 120mA (分解能: 1mA) |
| 電圧計 | ディジタル:確度 ±1.5 % f.s. (JIS 1.5級相当、 f.s.=5.00 kV) |
| 判定方式 | ウインドウ・コンパレート方式 (ディジタル設定) |
【絶縁抵抗試験】
| 定格電圧 | DC500 V/1000 V, 無負荷電圧: 定格電圧の1倍〜1.2倍 |
|---|---|
| 定格測定電流 | 1 mA〜1.2 mA, 短絡電流: 4 mA〜5 mA (500 V), 2 mA〜3 mA (1000 V) |
| 測定範囲・確度 | 0.5 MΩ〜999 MΩ (500 V), 1 MΩ〜999 MΩ (1000 V)/ ±4 %rdg. 1000 MΩ〜2000 MΩ/ ±8 % rdg. |
| 判定方式 | ウインドウ・コンパレート方式 (ディジタル設定) |
【タイマ】
| 設定範囲 | 0.5〜999 s |
|---|
【その他】
| モニタ機能 | 出力電圧・検出電流・測定抵抗, モニタ周期: 2 回/s以上 |
|---|---|
| 電源 | AC100 V (50/60 Hz), 800 VA max. (その他電圧有り) |
| 寸法・質量 | 320W × 155H × 330D mm, 18 kg (3159), 21.5 kg (3159-02) |

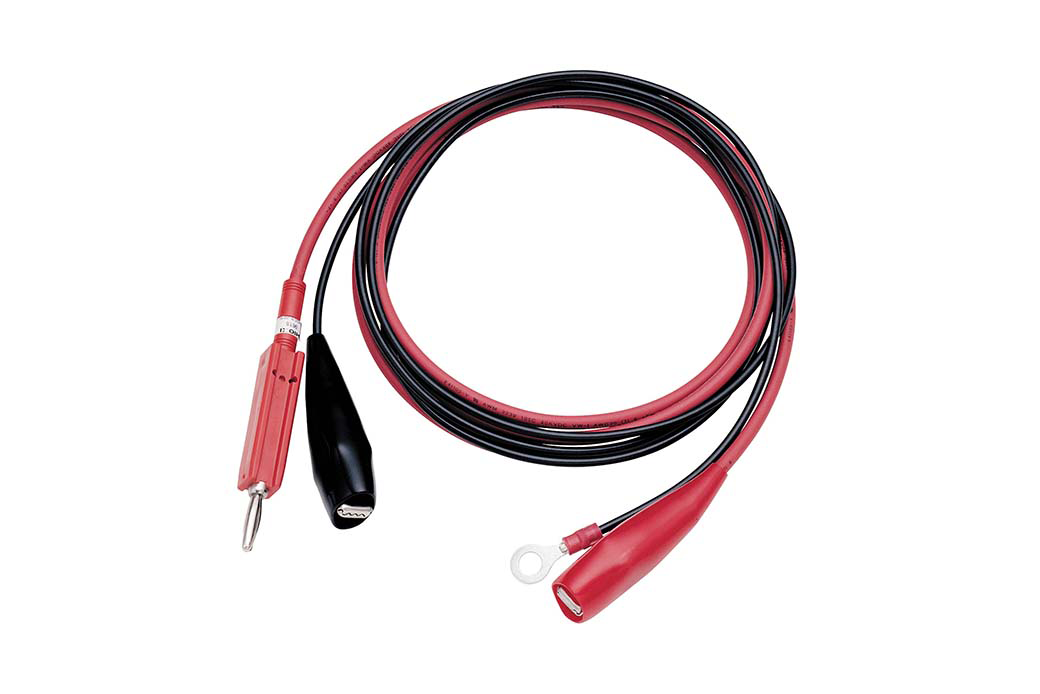

| 付属品 | 高圧テストリード 9615 (高圧側・リターン側各 ×1), 電源コード ×1, 取扱説明書 ×1, 予備ヒューズ ×1 |
入出力コード (3)
※9615は標準付属品
¥23,100（税込 ¥25,410）
開始/停止制御用, 片手用, 1.5m
¥26,400（税込 ¥29,040）
開始/停止制御用, 両手用, 1.5m
¥7,300（税込 ¥8,030）
赤黒各1本セット, 1.5 m
ＰＣコミュニケーション (2)
¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m
-
絶縁耐圧試験器 3159,3159-01,3159-02,3159-03,3159-04
取扱説明書
日本語
Ver.14
-
絶縁耐圧試験器 3159,3159-01,3159-02,3159-03,3159-04
測定ガイド
日本語
Ver.05
