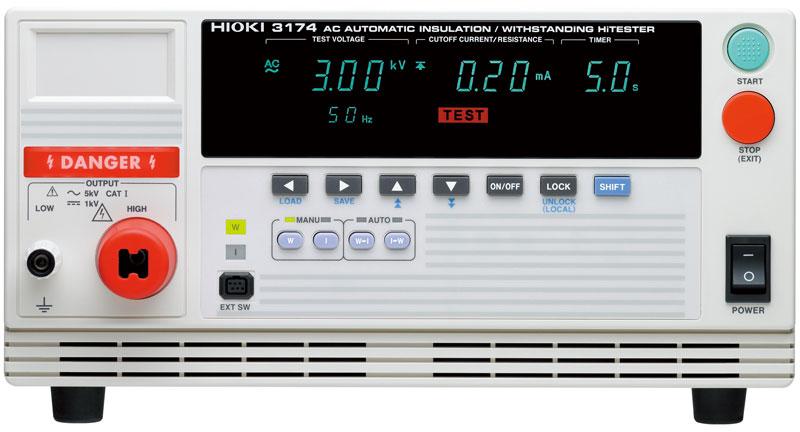

AC自動絶縁耐圧試験器 3174

絶縁・耐圧をコンタクトチェックで確実に

検査ラインに必要なスペックに限定したスタンダードモデル

自動化の機能をそのままに、計測機能を最小限に絞ったスタンダードモデル
・フルリモートコントロール
・AC耐圧試験  max. 5 kV
・絶縁試験   500 V/1000 V 電圧固定
・トランス容量 100 VA

特長

  • 絶縁(500/1000 V)/耐圧(トランス容量100 VA)連続試験
    自動試験モードで絶縁耐圧、耐圧絶縁いずれかの連続試験可能
  • 安全試験ソフト9267と組合わせてフルリモート対応
  • 耐圧モード、絶縁モード、それぞれ最大8通りの試験条件を保存
  • PWM方式により、電源電圧に依存しない正確な試験電圧を発生

形名(発注コード)

3174 AC耐圧・絶縁 ¥489,500(税込 ¥538,450)
コンタクトチェックをする場合には、高圧テストリード9615をもう1セット別途ご購入ください。

基本仕様

確度保証期間 1年
【耐圧試験】
出力電圧 AC0.2〜5.00 kV
電圧設定方式 ディジタル設定, 設定分解能: 0.01 kV
AC波形/周波数 正弦波 (無負荷にて歪み率5 %以下), 50/60 Hz切換え可能
電流測定範囲 0.01 mA〜20.0 mA, 真の実効値表示 (ディジタル)
測定レンジ 10 mA, 分解能: 0.01 mA / 20 mA, 分解能: 0.1 mA
電圧計 確度:±1.5 % rdg. (1000 V以上), ±15 V (1000 V以下) (真の実効値表示)
判定方式 ウインドウ・コンパレート方式 (ディジタル設定)
【絶縁抵抗試験】
定格電圧 DC 500 V, DC 1000 V
無負荷電圧 定格電圧の1〜1.2倍
定格測定電流 1〜1.2 mA, 短絡電流: 4〜5 mA (500 V) / 2〜3 mA (1000 V)
測定範囲・確度 0.5 MΩ 〜999 MΩ (500 V) / 1 MΩ 〜999 MΩ (1000 V) : ±4 % rdg.
1000 MΩ 〜2000 MΩ : ±8 % rdg.
判定方式 ウインドウ・コンパレート方式 (ディジタル設定)
【タイマ】*実試験時間は負荷によりタイマ設定時間と異なる場合があります
設定範囲 0.3〜999 s
ランプ/ディレイ 試験電圧ランプアップ, ダウン, 絶縁抵抗試験ディレイ: 0.1〜99.9 s
【その他】
機能 耐圧・絶縁抵抗の試験内容を各8通りメモリ, ホールド, ブザー, コンタクトチェック機能 (耐圧, 絶縁抵抗)
モニタ機能 出力電圧・検出電流・絶縁抵抗, モニタ周期: 2 回/s以上
電源 AC100〜240 V (50/60 Hz), 200 VA max.
寸法・質量 320W × 155H × 395D mm, 15 kg
付属品 高圧テストリード 9615 (高圧側・リターン側各 ×1), 電源コード ×1, 取扱説明書 ×1, 抜け止め板 ×1

入出力コード (3)

※9615は標準付属品

※9637, 9638は3174と使用の場合CE非対応
