LCR METER IM3533

Dari Aplikasi Penggunaan Litbang hingga Manufaktur Gulungan, Koil, dan Trafo

Ringkasan
Fitur
Spesifikasi
Opsional
Download
Aplikasi Penggunaan

pilihan
pilihan
pilihan

Pengukur LCR Hioki dan Penganalisis Impedansi berkisar dari perangkat 1 mHz hingga 3 GHz agar sesuai dengan berbagai aplikasi dalam pengujian komponen elektronik. Seri IM3533 adalah LCR Meter pertama Hioki yang menawarkan rasio putaran, induktansi timbal balik dan pengukuran perbedaan induktansi transformator dan kumparan, dan terintegrasi dengan bias DC internal untuk memfasilitasi pengujian kepatuhan HDMI.

Fitur Utama

±0,05% akurasi dengan rentang pengukuran yang luas
(DC, 1MHz hingga 200kHz, 5mV hingga 5V, 10uA hingga 50mA)
Pengujian tanpa henti pada kondisi pengukuran campuran seperti CD dan ESR dengan kecepatan 10 kali lipat dari model sebelumnya
Mode presisi tinggi impedansi rendah internal yang efektif untuk menguji induktansi rendah atau ESR kapasitansi elektrolisis aluminium
Mode khusus untuk mengukur rasio belitan transformator, induktansi timbal balik, dan kompensasi suhu DCR
Pengujian sweep frekuensi (khusus IM3533-01)
Pengaturan kabel 2m/4m selain standar 0m/1m
Layar sentuh dengan operasi intuitif

Nomor Model (Kode Pesanan)

IM3533
IM3533-01	Model fungsi lanjutan

Produk ini tidak disertakan dengan probe pengukuran atau perlengkapan uji. Silakan pilih dan beli probe pengukuran atau opsi perlengkapan uji yang sesuai untuk aplikasi Anda secara terpisah. Semua probe dibangun dengan kabel koaksial 1.5D-2V. Untuk koneksi RS-232C: Kabel crossover untuk interkoneksi dapat digunakan. Anda dapat menggunakan RS-232C CABLE 9637 tanpa kontrol aliran perangkat keras.

Metode pengukuran LCR Meter IM3533: Pengukuran berkelanjutan menggunakan rangkaian kondisi yang berbeda

Hioki IM3533 LCR Meter dapat melakukan pengukuran terus menerus menggunakan kondisi pengukuran kapasitor yang berbeda, misalnya untuk melakukan pengukuran CD pada 120 Hz dan pengukuran ESR pada 100 kHz, tanpa berhenti untuk mengubah pengaturan secara manual.

Metode pengukuran LCR Meter IM3533: Pengukuran rasio putaran

Dalam pengukuran transformator dan belitan, meteran LCR Hioki IM3533 dapat mengukur nilai L sisi primer dan sisi sekunder dan kemudian menghitung dan menampilkan rasio putaran. Kemampuan ini menghilangkan kebutuhan untuk menghitung nilai ini secara manual, seperti dalam pendekatan konvensional.

Metode pengukuran LCR Meter IM3533: Pengukuran induktansi bersama

Dalam pengukuran transformator, Hioki IM3533 LCR Meter dapat melakukan pengukuran L dengan koneksi seri fase yang sama dan lagi dengan koneksi seri fase terbalik, dan kemudian menghitung dan menampilkan induktansi timbal balik. Kemampuan ini menghilangkan kebutuhan untuk menghitung nilai ini secara manual, membuatnya lebih nyaman dan efisien daripada pendekatan konvensional.

Metode pengukuran LCR Meter IM3533-01: Pengukuran sweep frekuensi

IM3533-01 dapat melakukan pengukuran otomatis sambil menyapu hingga 801 frekuensi dari rentang frekuensi atau daftar frekuensi yang ditentukan pengguna. Hasil pengukuran dapat disimpan di flash drive USB atau komputer melalui antarmuka instrumen untuk membuat daftar dan grafik karakteristik frekuensi menggunakan software aplikasi LCR yang disertakan.

Informasi aplikasi

Unduh aplikasi sampel dan lihat Manual Pengguna Perintah Komunikasi.

Klik di sini untuk aplikasi LCR.

Informasi perhitungan akurasi

Hitung akurasi hanya dengan memasukkan nilai numerik.

Klik di sini untuk menghitung akurasi.

Spesifikasi dasar

Akurasi dijamin: 1 tahun

	IM3533	IM3533-01
Mode pengukuran	LCR (Pengukuran dengan kondisi tunggal), Pengujian transformator (N, M, L), Pengujian berkelanjutan (Pengukuran berkelanjutan dalam kondisi tersimpan) (mode LCR)	LCR (Pengukuran dengan kondisi tunggal), Pengujian transformator (N, M, ΔL), Analyzer (pengujian sweep), Pengujian Kontinyu (mode LCR/Analyzer)
Parameter pengukuran	Z, Y, , X, G, B, Q, Rdc (resistansi DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), N, M, L, T
Rentang pengukuran	100 mΩ hingga 100 MΩ, 10 rentang (Semua parameter ditentukan dalam istilah Z.)
Rentang yang dapat ditampilkan	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0,00000 [satuan] hingga 9.99999G [satuan]) Tampilan nilai riil hanya untuk Z dan Y : ± (0.000° hingga 180.000°), D: ± (0.00000 hingga 9.99999) Q: ± (0,00 hingga 99999,9), %: ± (0,0000% hingga 999,999%), T: -10,0°C hingga 99,9°C
Akurasi Dasar	Z : ±0,05% rdg. : ±0,03°
Frekuensi pengukuran	1 mHz hingga 200 kHz (resolusi pengaturan 5 digit, resolusi minimum 1 mHz)
Tingkat sinyal pengukuran	[Mode normal] Mode V, mode CV: 5 mV hingga 5 Vrms, langkah 1 mVrms Mode CC: 10 A hingga 50 mArms, 10 Langkah lengan [Mode akurasi tinggi impedansi rendah] Mode V, mode CV: 5 mV hingga 2,5 Vrms, langkah 1 mVrms Mode CC: 10 A hingga 100 mArms, 10 Langkah lengan
Impedansi keluaran	Mode normal: 100 , mode akurasi tinggi impedansi rendah: 25
Tampilan	TFT warna layar sentuh 5,7 inci, tampilan dapat diatur ke ON/OFF
Waktu pengukuran	2 ms (1 kHz, FAST, tampilan OFF, nilai representatif)
Fungsi	Pengukuran bias DC, kompensasi suhu resistansi DC (tampilan suhu referensi yang dikonversi), Pembanding, pengukuran BIN (fungsi klasifikasi), Pemuatan/penyimpanan panel, Fungsi memori
Interfaces	EXT I/O (Handler), komunikasi USB (kecepatan tinggi), memori USB Opsional: Pilih 1 dari RS-232C, GP-IB, atau LAN
Sumber Daya listrik	100 hingga 240 V AC, 50/60 Hz, maks 50 VA
Dimensi dan massa	330 mm (12,99 inci) L × 119 mm (4,69 inci) T × 168 mm (6,61 inci) D, 3,1 kg (109,3 oz)
Aksesoris yang termasuk	Kabel daya × 1, Instruksi manual × 1, CD-R (Termasuk perintah PC dan software sampel) × 1

Probe and Test fixtures (15)

Saat menggunakan 9268-10 atau 9269-10, diperlukan sumber tegangan konstan dan arus konstan eksternal.

FIXTURE UJI SMD IM9100

Informasi lainnya

• Pengujian koneksi langsung
• Uji SMD dengan elektroda di bagian bawah
• DC ke 8MHz（Dapat diukur hingga 10MHz, jika digabungkan dengan model pesanan khusus IM3536-01）
• Ukuran sampel terukur: Metrik (Inci): 0402 (01005), 0603 (0201), 1005 (0402)

FIXTURE UJI SMD IM9110

Informasi lainnya

• Untuk pengujian dua wire koneksi langsung
• DC ke 1 MHz
• Ukuran sampel terukur: 008004 (inci)

TIPS HUBUNGI IM9901

Untuk mengganti tip pada L2001, ukuran biasa, dibundel dengan L2001

TIPS HUBUNGI IM9902

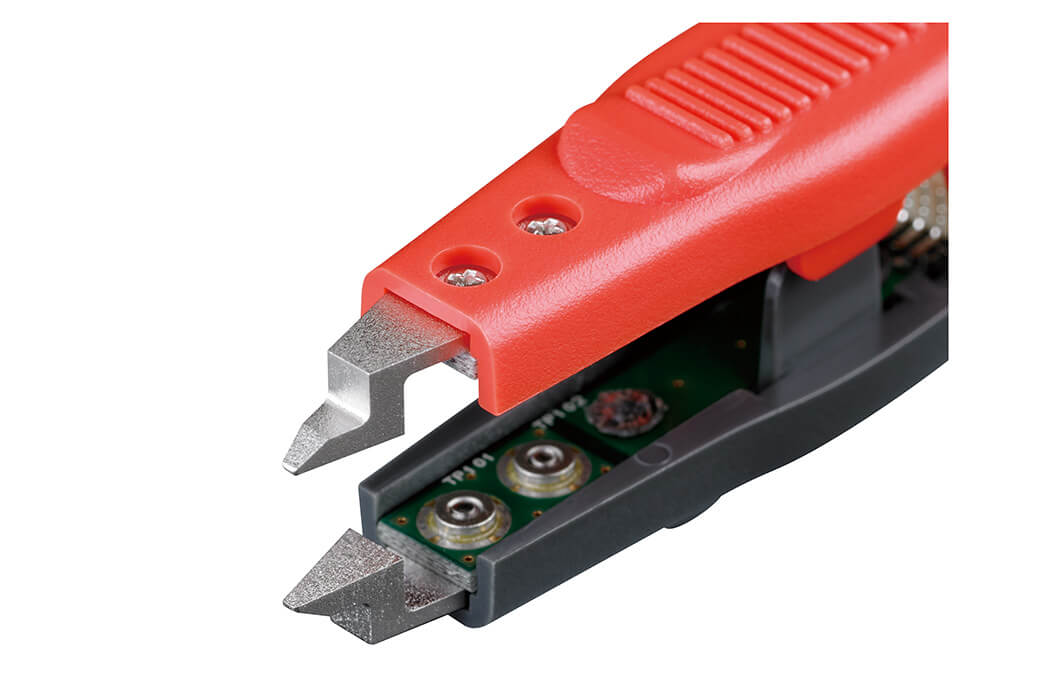

Untuk mengganti tip pada L2001, ukuran kecil

4-TERMINAL PROBE L2000

Panjang kabel 1 m (3,28 kaki), DC hingga 8 MHz（Dapat diukur hingga 10 MHz, bila digabungkan dengan model pesanan khusus IM3536-01）, karakteristik impedansi 50 , konfigurasi pasangan 4 terminal, diameter konduktor terukur: 0,3 (0,01 inci) hingga 5 mm (0,20 inci)

PINCHER PROBE L2001

Informasi lainnya

• DC ke 8MHz, pemutusan 50Ω
• Jarak ujung elektroda: 0,3 hingga 6 mm
• Ukuran sampel terukur: 0201 hingga 2220 (inci)

4-TERMINAL PROBE 9140-10

Panjang kabel 1 m (3,28 kaki), DC hingga 200 kHz, karakteristik impedansi 50 , konfigurasi pasangan 4-terminal, diameter konduktor terukur: 0,3 (0,01 in) hingga 5 mm (0,20 in)

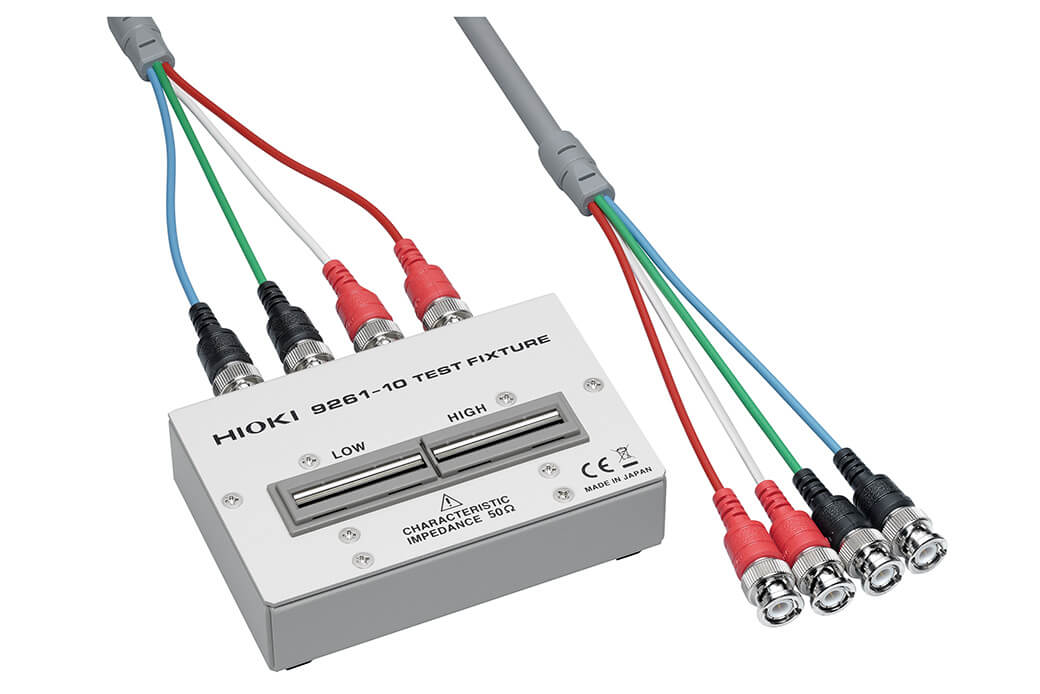

FIXTURE UJI 9261-10

Panjang kabel 1 m (3,28 kaki), DC hingga 8 MHz, karakteristik impedansi 50 , konfigurasi pasangan 4 terminal, diameter konduktor terukur: 0,3 (0,01 in) hingga 1,5 mm (0,06 in)

PERLENGKAPAN UJI 9262

Jenis sambungan langsung, DC hingga 8 MHz（Dapat diukur hingga 10 MHz, bila digabungkan dengan model pesanan khusus IM3536-01）, diameter konduktor terukur: 0,3 (0,01 inci) hingga 2 mm (0,08 inci)

PERLENGKAPAN UJI SMD 9263

Jenis koneksi langsung, DC hingga 8 MHz（Dapat diukur hingga 10 MHz, bila digabungkan dengan model pesanan khusus IM3536-01）, Dimensi sampel uji: 1 mm (0,04 in) hingga 10 mm (0,39 in)

UNIT TEGANGAN BIAS DC 9268-10

Jenis koneksi langsung, 40 Hz hingga 8 MHz, tegangan maksimum DC ±40 V

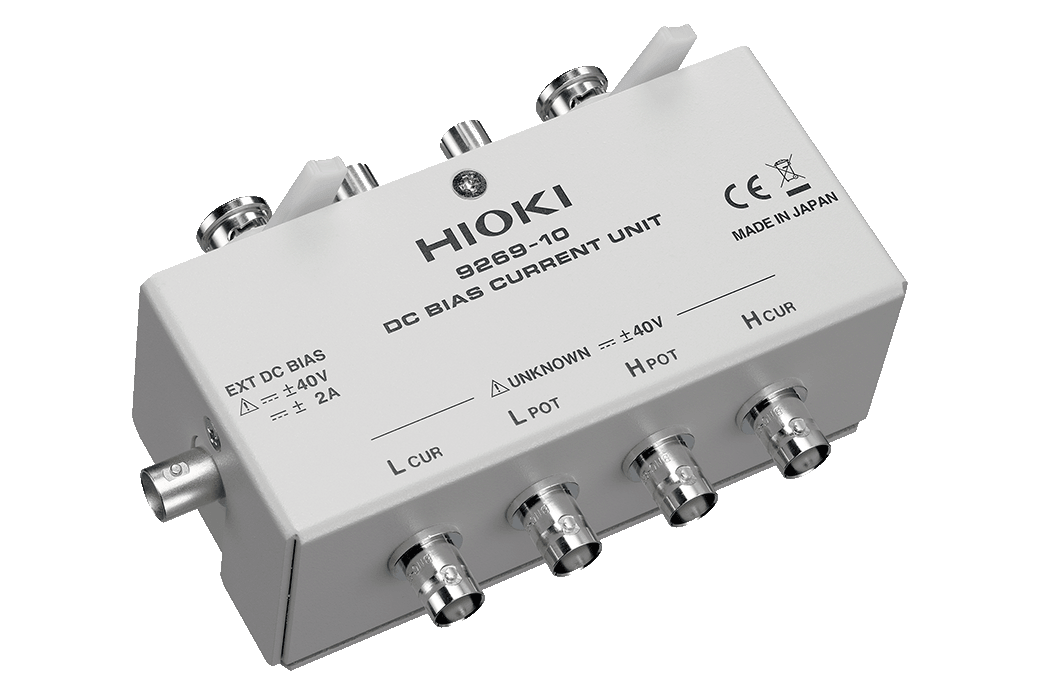

CURRENT UNIT BIAS DC 9269-10

Tipe sambungan langsung, 40 Hz hingga 2 MHz, arus maksimum yang diterapkan DC 2 A

4-TERMINAL PROBE 9500-10

Panjang kabel 1 m (3,28 kaki), DC hingga 200 kHz, karakteristik impedansi 50 , diameter konduktor terukur: 0,3 mm (0,01 in) hingga 2 mm (0,08 in)

PERLENGKAPAN UJI SMD 9677

Jenis koneksi langsung, Untuk mengukur SMD dengan elektroda di samping; DC hingga 120 MHz, dimensi sampel uji: 3,5 mm ±0,5 mm (0,14 inci ±0,02 inci)

PERLENGKAPAN UJI SMD 9699

Jenis koneksi langsung, Untuk mengukur SMD dengan elektroda di bagian bawah; DC hingga 120 MHz, dimensi sampel uji: lebar 1,0 mm (0,04 inci) hingga 4,0 mm (0,16 inci), maks. 1,5 mm (0,06 inci) tinggi
