EARTH TESTER FT6041
Pengukuran cepat dan handal di lapangan,
Ragam fungsi pengukuran
BARU
-
-
-
Ketika Z3210 diinstal -
CAT IV 100 V, CAT III 150 V, CAT II 300 V
Beragam fungsi pengukuran: pilih metode pengukuran yang tepat untuk beragam aplikasi penggunaan
− Metode 4-pole (metode 4-pole Wenner):
Ukur resistivitas tanah saat mensurvei desain grounding
− Metode 3-pole:
Mengukur resistensi tanah secara tepat
− Fungsi MEC (Measuring Earth with a Clamp):
Ukur resistansi arde tanpa melepaskan elektroda arde
− Metode 3-pole menggunakan pengukuran 4 terminal:
Ukur nilai tahanan tanah beberapa ohm atau kurang
− Metode 2 clamp:
Ukur resistansi pentanahan pada beberapa material
− Pengukuran resistansi rendah:
Uji kontinuitas setelah pengukuran resistansi tanah
Fitur Utama
- Kompatibel dengan metode 4-pole
- Ukur resistansi arde tanpa melepaskan elektroda arde
- Sertifikasi IP67, teruji tangguh untuk penggunaan di berbagai lokasi
- Mampu melakukan pengukuran grounding pada beton dengan menggunakan Modul Earth Nets
- Pengukuran cepat! Penggulungan ulang kabel tanpa kusut atau terpelintir
- Clamp sensor (opsional) agar sesuai dengan busbar yang sempit dan lebar
- Transfer data pengukuran dengan mudah ke smartphone atau tablet Anda menggunakan aplikasi gratis Gennect Cross atau ke file Excel®. (Adaptor Wireless Z3210 diperlukan)
Nomor Model (Kode Pesanan)
| FT6041 | FT6041 dengan aksesoris yang disertakan |
|---|---|
| FT6041-91 | FT6041 dengan aksesoris yang disertakan, juga termasuk clamp sensor FT9847 dan CT9848 |
Mengukur resistansi arde tanpa melepaskan elektroda arde: fungsi MEC(*).
Fungsi ini menambah metode 3-pole dengan pengukuran arus menggunakan clamp sensor. Dengan hanya mengukur arus yang mengalir ke elektroda ground yang ingin Anda ukur, Anda dapat menghindari efek dari ground lainnya. Kemampuan ini secara signifikan dapat mengurangi jam kerja yang dihabiskan untuk pekerjaan pengukuran.
*MEC adalah singkatan dari "mengukur bumi dengan penjepit".
Ukur resistivitas tanah saat mensurvei desain grounding dengan metode 4-pole
Resistivitas tanah diukur sebagai bagian dari proses desain landasan sebelum desain bangunan. Resistivitas tanah bervariasi menurut sifat geologi masing-masing lokasi. Dalam proses ini, lokasi tanah yang optimal serta bentuk, dimensi, dan karakteristik elektroda pentanahan lainnya dirancang berdasarkan resistivitas tanah yang dinilai.
Dibuat tangguh untuk menahan penggunaan di lokasi yang keras
- Tahan kotoran, pasir, dan hujan, perlindungan debu dan air IP67 Karena Earth Tester FT6041 dirancang untuk menjaga debu dan kotoran masuk ke dalam wadahnya, Anda dapat menggunakannya di lapangan tanpa khawatir dengan lumpur atau debu. Jika kotor, cukup bilas dengan air.
- Kisaran suhu pengoperasian -25°C hingga 65°C
Sangat dingin, sangat panas. FT6041 tidak akan gagal, bahkan selama pengoperasian yang lama.
- Desain anti jatuh 1 m dengan pelindung terpasang
Tahan dijatuhkan ke beton dari ketinggian 1 m
- Ketahanan kebisingan yang sangat baik, Potensi tanah yang diijinkan: 30,0 V RMS
Bahkan dalam lingkungan dengan potensial tanah sebesar 30,0 V RMS, resistansi tanah yang stabil dapat diukur.
Dirancang untuk mempersingkat waktu kerja dan mengurangi beban kerja operator
- Pengukuran cepat! Penggulungan ulang kabel yang tidak kusut atau terpelintir
Kombinasi pengukuran cepat yang menampilkan nilai terukur hanya dalam 6 detik (metode 3-pole) dan penggulungan ulang kabel yang mudah digunakan mempersingkat waktu kerja.
- Masukkan sekali saja berkat maks 100 kΩ. resistensi yang diijinkan
“Resistansi yang diijinkan dari elektroda pembumian tambahan” yang tinggi menghilangkan ketidaknyamanan karena perlu memasukkan dan memasukkan kembali elektroda tambahan berulang kali di tanah kering. Dampaknya adalah waktu kerja menjadi lebih singkat.
- Lakukan pengukuran, bahkan pada beton. Modul Earth Nets L9846 yang baru dirancang
Modul ini pada dasarnya adalah elektroda tambahan untuk permukaan datar di mana tiang pancang tradisional tidak dapat dimasukkan. Saat dibuka, dua jaring tembaga bersentuhan dengan permukaan. Cukup lakukan kontak dan tuangkan air ke atasnya untuk mengukur resistansi tanah tanpa memasukkan elektroda tambahan apa pun ke dalam tanah.
clamp sensor unik untuk ruang sempit
Elektroda bumi terletak di ruang sempit. Selain itu, beberapa bus bar juga tebal. Sensor penjepit CT9848 dapat digunakan untuk menjepit titik-titik tersebut.
Rahang yang tipis dan lebar memungkinkan penjepitan elektroda arde dengan mulus.
Dukungan Wireless- Ini mentransfer pengukuran ke smartphone atau tablet Anda
Kompatibel dengan Adaptor Wireless Z3210 (opsional). Ini mentransfer pengukuran ke smartphone atau tablet Anda dan memungkinkan Anda membuat laporan dengan cepat dengan foto dan gambar lapangan.
Gennect Cross, aplikasi gratis yang dirancang khusus untuk digunakan dengan alat ukur Hioki, memungkinkan Anda memeriksa dan mengelola hasil pengukuran serta membuat laporan.
software ini menyediakan serangkaian fungsi yang membantu mengelola data di lapangan, termasuk memotret lokasi pengukuran, menempatkan hasil pengukuran pada foto, dan menyimpan memo tulisan tangan.
Spesifikasi dasar
| Parameter pengukuran | • Pengukuran resistansi tanah: metode 4-pole, metode 3-pole, metode 2-pole, fungsi MEC, pengukuran clamp (dua clamp) • Pengukuran resistivitas tanah: metode 4-pole • Pengukuran resistansi rendah: metode 4 terminal, metode 2 terminal • Pengukuran ground potential |
|---|---|
| Ground potential | 0 hingga 30,0 V RMS, akurasi: ±2,3% rdg. ±8 dgt. (50/60 Hz), ±1,3% rata-rata. ±4 dgt. (DC) |
| Fungsi | Peringatan wire hidup, penghematan daya otomatis, tampilan resistivitas tanah (hanya metode 4-pole), penyesuaian nol, tahan otomatis, mode pengukuran berkelanjutan, komunikasi wireless (hanya jika Z3210 terhubung), suara bel, komparator, peralihan tampilan, tampilan kelebihan beban potensial tanah (saat mengukur resistansi tanah) |
| Suhu dan kelembaban operasi | -25°C hingga 65°C (*1) (tanpa kondensasi) |
| Suhu dan kelembaban penyimpanan | -25°C hingga 65°C: 80% RH atau kurang (tanpa kondensasi) |
| Tahan debu dan tahan air | IP65, IP67 (EN60529) |
| Standar | EN61010 (keamanan), EN61326 (EMC), EN61557-1/EN61557-10/EN61557-14 (pengukuran resistansi rendah, penguji bumi), EN61557-5 (penguji bumi) |
| Sumber Daya listrik | Baterai nikel-metal hidrida HR6 x 4 atau baterai alkaline LR03 × 4 |
| Jumlah pengukuran per pengisian baterai (*2) | 500 kali (metode 3-pole, tanpa memasang Z3210) 400 kali (metode 3-pole, dengan Z3210 terpasang dan menggunakan komunikasi wireless) |
| Dimensi dan berat | Kira-kira. 189 mm (7,44 inci) L × 148 mm (5,83 inci) T × 48 mm (1,89 inci) D, kira-kira. 765 g (26,98 oz.) (termasuk baterai, pelindung) |
| Aksesoris yang termasuk | Auxiliary Earthing Rod L9840 (2 set) ×2, Kabel Ukur L9845-31 ×1, Kabel Ukur L9845-33 ×1, Kabel Ukur L9845-52 ×1, Kabel Ukur L9841 ×1, Kabel Ukur L9787 ×1, Earth Nets Modul L9846 ×2, Tas Alat C0208 ×1, Tas Alat C0209 ×1, Protector ×1, Baterai alkaline LR6 ×4, Buku petunjuk ×1, Tindakan pencegahan pengoperasian ×1 |
- *1:-25°C hingga 40°C, -13°F hingga 104°F (80% RH atau kurang), 40°C hingga 45°C, 104°F hingga 113°F (60 % RH atau kurang) , 45°C hingga 50°C, 113°F hingga 122°F (50% RH atau kurang), 50°C hingga 55°C, 122°F hingga 131°F (40% RH atau kurang), 55°C hingga 60°C, 131°F hingga 140°F (30% RH atau kurang), 60°C hingga 65°C, 140°F hingga 149°F (25% RH atau kurang)
- *2: Baterai NiMH x 4 (nilai referensi pada 23°C)
Pengukuran tahanan tanah: metode 4-pole, metode 3-pole, metode 2 kutub
| Prinsip pengukuran | Terapkan tegangan dan ukur tegangan dan arus (mengukur resistansi efektif dengan deteksi sinkron) | |||||
|---|---|---|---|---|---|---|
| Kisaran resistensi tanah | 3 ohm (0 hingga 3.000 Ω) |
30Ω (0 hingga 30,00 Ω) |
300Ω (30,0 Ω hingga 300,0 Ω) |
3000Ω (300 Ω hingga 3000 Ω) |
30,00 kΩ (3,00 k Ω hingga 30,00 k Ω) |
300,0 kΩ (30,0 k Ω hingga 300,0 k Ω) |
| Akurasi | — | ±1,5% batas. ±6 dgt | ±1,5% batas. ±4 dgt. | |||
| Resistensi yang diijinkan dari elektroda pembumian tambahan | 5 kΩ | 50 kOhm | 100 kOhm | |||
| Potensi tanah yang diijinkan | 30 V RMS atau peak 42,4 V | |||||
Fungsi MEC: Metode 4-pole dengan clamp sensor, metode 3-pole dengan clamp sensor
| Prinsip pengukuran | Terapkan tegangan dan ukur tegangan dan arus (mengukur resistansi efektif dengan deteksi sinkron) | |||
|---|---|---|---|---|
| Kisaran resistensi tanah | 30 Ω (0,00 hingga 30,00 Ω) | 300 Ω (30,0 Ω hingga 300,0 Ω) | 3000 Ω (300 Ω hingga 3000 Ω) | 30,00 k Ω (3 k Ω hingga 30,00 k Ω) |
| Akurasi | ±5% jalan. ±6 dgt. | ±5% jalan. ±3 dgt. | ||
Pengukuran tahanan tanah: metode 2 penjepit
| Prinsip pengukuran | Terapkan tegangan dan ukur tegangan dan arus (mengukur resistansi efektif dengan deteksi sinkron) | ||
|---|---|---|---|
| Kisaran resistensi tanah | 20 Ω (0,02 Ω hingga 20,00 Ω) | 200 Ω (20,0 Ω hingga 200,0 Ω) | 500 Ω (200 Ω hingga 500 Ω) |
| Akurasi | ±7% jalan. ±3 dgt. | ±35% jalan. | |
Pengukuran resistansi rendah
| Tegangan sirkuit terbuka | 4,0 V hingga 6,9 V | ||
|---|---|---|---|
| Mengukur arus | 200 mA atau lebih | ||
| Rentang pengukuran | 30 Ω (0,00 hingga 30,00 Ω) | 300 Ω (30,0 Ω hingga 300,0 Ω) | 3000 Ω (300 Ω hingga 3000 Ω) |
| Akurasi | ±3 dgt. (0,00 hingga 0,19 Ω) ±2% jalan. ±2 dgt. (0,20 Ω hingga 10,00 Ω) |
±2% jalan. ±2 dgt. | |
Included accessories (9)
Untuk menyimpan unit utama alat ukur dan sensor penjepit, tipe keras
Untuk menyimpan kabel ukur, tipe lunak
Dibundel dengan klip buaya, panjang 1,2 m (3,94 kaki)
2 buah set, baja tahan karat, panjang 270 mm (10,62 inci), 6 mm (0,24 inci)
Klip buaya hitam, panjang 4 m (13,12 kaki)
Kuning, 25 m (82,02 kaki), dilengkapi penggulung
Biru, 25 m (82,02 kaki), dilengkapi dengan penggulung
Merah, 50 m (164,04 kaki), dilengkapi dengan penggulung
Gunakan dengan set kabel pengukur, grounding/jaring pembumian bawaan
Clamp sensors (2)
Untuk deteksi, φ52 mm (2,05 in.) atau kurang,
bus-bar 78 mm (3,07 inci) × 20 mm (0,79 inci)
Untuk induksi sinyal, termasuk loop pemeriksaan resistansi,
φ52 mm (2,05 inci) atau kurang,
bus-bar 78 mm (3,07 inci) × 20 mm (0,79 inci)
Connect to your smartphone or tablet (1)
Test lead (3)
Untuk memastikan keamanan, gunakan Test Lead L9787 yang dijual terpisah saat melakukan pengukuran menggunakan metode dua kutub.
Dibundel dengan klip buaya, panjang 1,2 m (3,94 kaki)
A: 300 mm (11,81 inci), B: 116 mm (4,57 inci), L: 1360 mm (53,54 inci), ujung 29 mm (1,14 inci), 50 V DC
A: 45 mm (1,77 in) merah, 400 mm (15,75 in) hitam Maks., B: 173 mm (6,81 in), L: 1921 mm (6,30 kaki) merah, 60 V DC
Auxiliary Tool (3)
2 buah set, baja tahan karat, panjang 270 mm (10,62 inci), 6 mm (0,24 inci)
Gunakan dengan set kabel pengukur, grounding/jaring pembumian bawaan

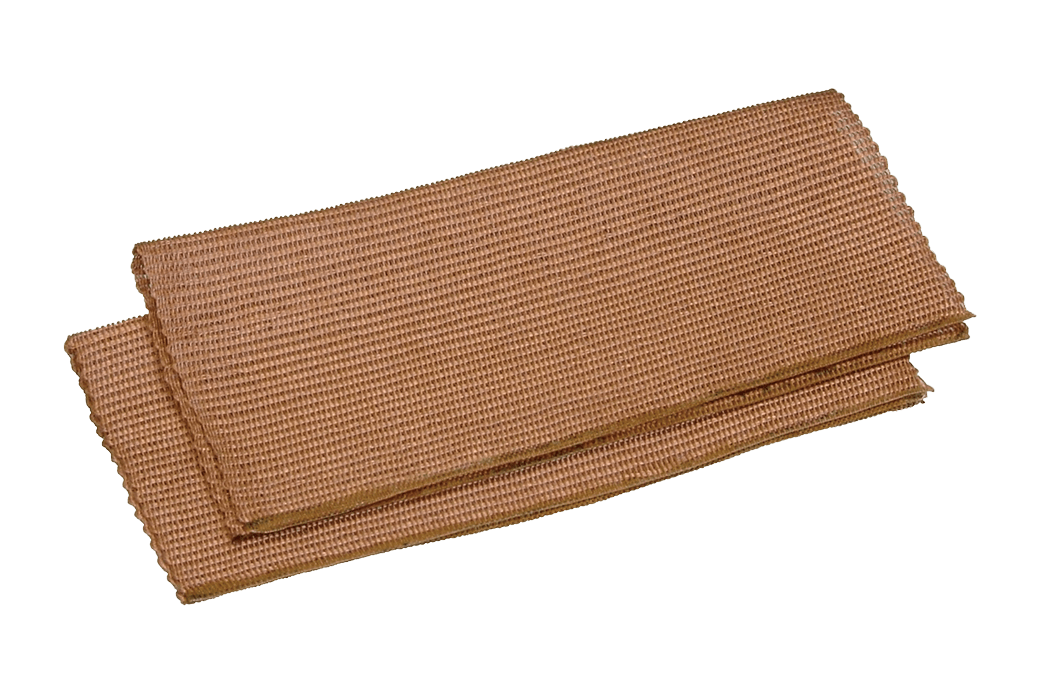

Set dua, 30 cm (11,81 inci) × 30 cm (11,81 inci)
Measurement cable (9)
Klip buaya hitam, panjang 4 m (13,12 kaki)
Kuning, 10 m (32,81 kaki), dilengkapi penggulung
Merah, 20 m (65,62 kaki) , dilengkapi dengan penggulung
Kuning, panjang 50 m (164,06 kaki), dilengkapi penggulung kabel datar
Merah, panjang 50 m (164,06 kaki), dilengkapi penggulung kabel datar
Merah/kuning/hitam panjang 1,2 m (3,94 kaki)
Kuning, 25 m (82,02 kaki), dilengkapi penggulung
Biru, 25 m (82,02 kaki), dilengkapi dengan penggulung
Merah, 50 m (164,04 kaki), dilengkapi dengan penggulung
Carrying case (2)
Untuk menyimpan unit utama alat ukur dan sensor penjepit, tipe keras
Untuk menyimpan kabel ukur, tipe lunak
-
