KEBOCORAN ARUS HiTESTER ST5540
Pengukuran Arus Bocor, Bagian Penting dari Keselamatan Listrik (untuk perangkat listrik penggunaan medis)
Untuk memastikan keamanan penggunaan produk listrik, uji keamanan listrik seperti tahanan isolasi, tegangan tahan, tahanan tanah, dan arus bocor harus selalu dilakukan. Penguji Arus Bocor Hioki mematuhi undang-undang dan standar mengenai peralatan listrik medis serta peralatan listrik non-medis, dan dapat digunakan untuk mengukur arus bocor di semua jenis produk listrik dari komputer hingga peralatan medis.
ST5540 terdiri dari jaringan pengukuran yang mensimulasikan tubuh manusia dan volt meter frekuensi tinggi, dan juga mampu mengubah polaritas catu daya dan melakukan pengukuran di bawah simulasi kondisi gangguan tunggal pada peralatan yang diuji.
Fitur Utama
- Kesesuaian dengan IEC 60601-1:2005 Ed 3.0, JIS T 0601-1:2012 untuk perangkat listrik penggunaan medis dan penting untuk keselamatan listrik (*1)
- Kepatuhan terhadap Electrical Appliances and Materials Safety Act, JIS, IEC, dan standar UL untuk perangkat listrik penggunaan umum
- Fungsi switching polaritas tanpa gangguan secara dramatis mengurangi waktu siklus
- Dukungan untuk arus pengenal hingga 20 A memberi instrumen kemampuan lebih dari cukup untuk menguji produk yang dirancang untuk memenuhi standar baru
- Fungsionalitas komunikasi dan dukungan I/O eksternal memungkinkan pengujian otomatis pada jalur produksi
- *1: Mulai 1 Juni 2012, peralatan listrik medis yang dijual di UE harus mematuhinya). Model ST5540 mematuhi IEC 60601-1:2005+ A1:2012 (Ed 3.1), dan IEC 62353 tahun 2017.
Nomor Model (Kode Pesanan)
ST5540 | Untuk penggunaan medis dan perangkat listrik |
---|
Catatan: Selalu gunakan trafo isolasi saat mengukur arus bocor untuk perangkat listrik penggunaan medis. ST5540 tidak termasuk transformator isolasi. Saat mengukur perangkat listrik penggunaan medis, gunakan transformator isolasi step-up atau komponen serupa yang beroperasi pada 110% dari tegangan suplai pengenal sebagai catu daya untuk perangkat yang diuji.
Pengukuran Arus Bocor - Penting untuk Keselamatan Listrik
Kepatuhan terhadap IEC 60601-1:2005 (Edisi ke-3) sekarang menjadi wajib.
ST5540 juga sesuai dengan JIS T0601-1:2012.
Seri ST5540 memiliki metode pengukuran yang ditingkatkan dan waktu siklus yang lebih cepat secara dramatis berkat kemampuan switching polaritas yang tidak terputus. Perangkat baru ini mendukung arus terukur hingga 20A, menjadikannya lebih dari ideal untuk digunakan dengan produk yang dibuat dengan standar baru.
Pengujian Arus Bocor Perangkat Listrik Medis
Untuk mencegah bahaya sengatan listrik, perangkat listrik menggunakan catu daya yang diisolasi dari bagian perangkat yang mungkin bersentuhan dengan tubuh. Namun, tidak mungkin untuk mencapai resistansi isolasi yang tak terbatas. Beberapa arus bocor selalu ada, dan besarnya berubah saat isolasi menurun seiring waktu. LEAK CURRENT HiTESTER ST5540/ST5541 menyediakan solusi yang mudah dioperasikan untuk mengukur arus bocor pada perangkat listrik, sehingga sangat cocok untuk digunakan dalam beragam aplikasi, mulai dari jalur produksi hingga pemeliharaan dan inspeksi peralatan.
Kombinasikan dengan Model 3157 untuk memenuhi JIS T 1022:2006: Persyaratan keselamatan instalasi listrik untuk ruangan yang digunakan secara medis di rumah sakit dan klinik
Gabungkan ST5540 dengan Hioki Model 3157 AC Grounding HiTester untuk Pengujian Arus Bocor dan Keamanan Konduktor
Berikut ini adalah bagian penting dari setiap pemeriksaan keselamatan peralatan listrik:
• Tes arus bocor: Ukur dengan ST5540 dan ST5541.
•Uji konduktor pengaman (juga dikenal sebagai uji tahanan saluran arde atau uji konduktor arde): Ukur dengan 3157.
3157 juga dapat digunakan untuk melakukan pengukuran berdasarkan standar keselamatan JIS T 1022:2006 untuk peralatan listrik rumah sakit.
Spesifikasi dasar
Metode pengukuran | Pengukuran penurunan tegangan di seluruh titik resistansi simulasi tubuh, Perhitungan dan tampilan nilai arus, Pengukuran rms sejati, Unit pengukuran mengapung relatif terhadap ground instrumen. | |||||
---|---|---|---|---|---|---|
Mode pengukuran | Pengukuran arus bocor, pengukuran tegangan, pengukuran arus konduktor pengaman | |||||
Kepatuhan standar (NW: Resistensi simulasi tubuh) |
[NW-A] • Undang-Undang Keselamatan Peralatan dan Material Listrik [NW-B1] • Peralatan listrik medis: IEC 60601-1:1988+ A1:1993+ A2:1995, JIS T 0601-1:1999 [NW-B2] • Peralatan listrik medis: IEC 60601-1:2005+ A1:2012, JIS T 0601-1:2012 dan pelengkap 1:2014, IEC 62353 [NW-C] • Pengukuran arus sentuh dan arus konduktor pelindung: IEC 60990:2016 • Peralatan listrik untuk pengukuran, kontrol, dan penggunaan laboratorium: IEC 61010-1:2010+ A1:2016 • Peralatan teknologi informasi: IEC60950-1:2005+ A1:2009+ A2:2013 • Audio, video, dan aparatus elektronik serupa: IEC 60065:2014 • Sistem Perlindungan Personil untuk EV: UL 2231-1:2012 (Diubah 2016), UL-2231-2:2012 (Diubah 2016) [NW-D] • Untuk UL: UL 1492:1996 (Diubah 2013) [NW-G] • Peralatan listrik untuk pengukuran, kontrol, dan penggunaan laboratorium; sirkuit pengukuran arus dalam kondisi lembab: IEC 61010-1:2010+ A1:2016 |
|||||
Pengukuran arus bocor | Arus kebocoran tanah, 3 jenis arus kontak, 7 jenis arus bocor pasien, arus pengukuran pasien, 4 jenis arus bocor total pasien, pengukuran arus bebas, 3 jenis arus bocor enklosur | |||||
Pengukuran arus | DC, AC (true rms, 0,1 Hz hingga 1 MHz), AC+DC (true rms, 0,1 Hz hingga 1 MHz), peak AC (15 Hz hingga 1 MHz) | |||||
Rentang pengukuran | Mode DC / AC / AC+DC: 50,00 mA/ 5.000 mA/ 500,0 μA/ 50,00 μA Mode peak AC: 75,0 mA/ 10,00 mA/ 1,000 mA/ 500,0 μA |
|||||
akurasi pengukuran (pengukuran arus) |
Pengukuran DC: ±2,0% rdg. ±6 dgt. (ketik.) Pengukuran AC / AC+DC: ±2,0% rdg. ±6 dgt. (15 Hz hingga 100 kHz, ketik.) Pengukuran peak AC: ±2,0% rdg. ±6 dgt. (15 Hz hingga 10 kHz, ketik.) |
|||||
Interfaces | I/O eksternal, keluaran relai perangkat medis, USB 1.1 (komunikasi), RS-232C | |||||
Kegunaan | Aplikasi tegangan 110%, uji otomatis, penyimpanan data untuk 100 perangkat target, jam, pencadangan data, hasil cetak (opsional), dll. | |||||
Sumber Daya listrik | 100/120/220/240 V AC (sebutkan pada saat pemesanan), 50/60 Hz, daya pengenal 30 VA | |||||
Input catu daya perangkat target | 100 hingga 250 V AC, 50/60 Hz Input arus terukur dari blok terminal: 20 A | |||||
Output catu daya perangkat target | Output dari blok terminal: 20 A Output dari outlet: 15 A | |||||
Dimensi dan massa | 320 mm (12,60 inci)L × 110 mm (4,33 inci)T × 253 mm (9,96 inci)D, 4,5 kg (158,7 oz) | |||||
Termasuk aksesoris | Kabel uji L2200 (untuk ST5540, Merah ×2, Hitam ×1) ×1 set, Probe penutup 9195 ×1, Kabel daya ×3, Sekering cadangan untuk jalur pengukuran ×1, Instruksi manual ×1, CD-ROM ×1 |
ST5540, ST5541 Daftar fungsi (Jaringan)
Barang | ST5540 | ST5541 | ||||
---|---|---|---|---|---|---|
Jaringan A (Undang-Undang Keamanan Peralatan dan Bahan Listrik) |
○ | ○ | ||||
Jaringan B (Perangkat listrik penggunaan medis) | ○ | - | ||||
Jaringan C (IEC 60990) | ○ | ○ | ||||
Jaringan D (UL) | ○ | ○ | ||||
Jaringan E (Tujuan Umum 1) | ○ | ○ | ||||
Jaringan F (Tujuan Umum 2) | ○ | ○ | ||||
Jaringan G (IEC 61010-1) | ○ | ○ |
Daftar fungsi (Fungsi utama)
Barang | ST5540 | ST5541 | ||||
---|---|---|---|---|---|---|
Nyalakan fungsi pengalihan polaritas | ○ | ○ | ||||
Nilai arus 20 A | ○ | ○ | ||||
Fungsi untuk memeriksa sekering yang putus | ○ | ○ | ||||
Pergantian pita frekuensi | ○ | - | ||||
Terminal keluaran tegangan 110% (terminal T3) | ○ | - | ||||
Terminal S10, S12, S13, E | ○ | - |
Daftar fungsi (Menguji mode kebocoran arus)
Barang | ST5540 | ST5541 | ||||
---|---|---|---|---|---|---|
Arus bocor bumi | ○ | ○ | ||||
Sentuh saat ini | ○ | ○ | ||||
Arus bantu pasien | ○ | - | ||||
Arus bocor pasien | ○ | - | ||||
Total arus bocor pasien | ○ | - | ||||
Arus bebas | ○ | ○ | ||||
Enclosure - Arus bocor bumi | ○ | ○ | ||||
Enklosur - Arus bocor enklosur | ○ | ○ | ||||
Enklosur - Arus kebocoran saluran | ○ | ○ | ||||
Arus bocor pasien I | ○ | - | ||||
Arus bocor pasien II | ○ | - | ||||
Arus bocor pasien III | ○ | - |

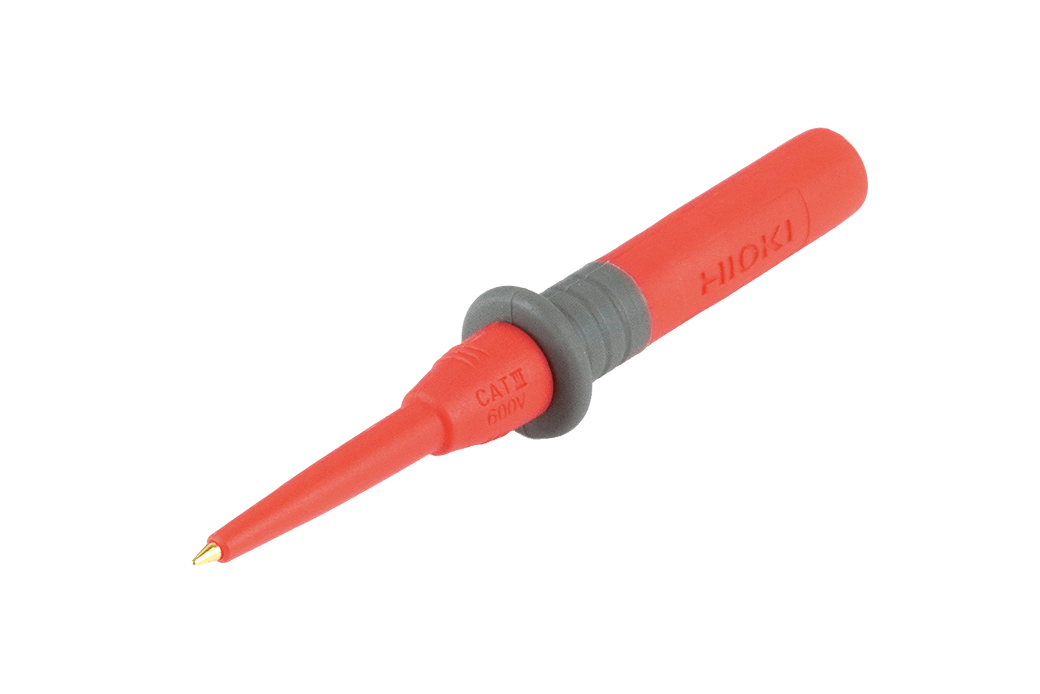

Test probes (2)
*L2200 (untuk ST5540, Merah ×2, Hitam ×1) ×1 set dan 9195 dibundel
Untuk seri ST5540, 3156/3155
Panjang 70 cm (2,30 kaki), klip buaya besar yang dapat dilepas atau ujung jarum dibundel, CAT IV 600V, CAT III 1000V
Printer options (2)
112 mm (4,41 inci) × 25 m (82,03 kaki), 10 gulungan/set
9 pin - 9 pin lurus, panjang 1,5 m (4,92 kaki)
PC communications (1)
9 pin - 9 pin, silang, panjang 1,8 m (5,91 kaki)
