漏れ電流試験器 ST5540

特長

医用電気機器: 電気的安全性試験：IEC60601-1：2005 Ed 3.0, JIS T 0601-1：2012が強制適用 (*1)
一般電気機器: 電気用品安全法/JIS/IEC/ULの規格に対応
無停電極性切替機能を搭載、タクトタイムを大幅に削減
定格電流20 Aまで対応し、新規格製品にも余裕を持って対応可能
対話形式で簡単操作のタッチパネル
通信機能と外部I/O装備で、製造ラインでの自動検査に対応

*1:（2012年6月1日以降EU地域で販売する医用電気機器が対象）ST5540は2017年現在最新のIEC 60601-1:2005+ A1:2012 (Ed 3.1), およびIEC62353に対応。
（2017年6月1日以降日本国内で販売する医用電気機器が対象）ST5540は2017年現在最新のJIS T 0601-1:2012 追補1:2014に対応。

形名（発注コード）

ST5540	医用/一般電気機器向け	¥462,000（税込 ¥508,200）

医用電気機器の漏れ電流測定には、必ず絶縁トランスをご使用ください。ST5540は絶縁トランスを内蔵していません。医用電気機器の測定においては昇圧型絶縁トランス等で定格電源電圧の110%を被測定機器用の電源としてください。

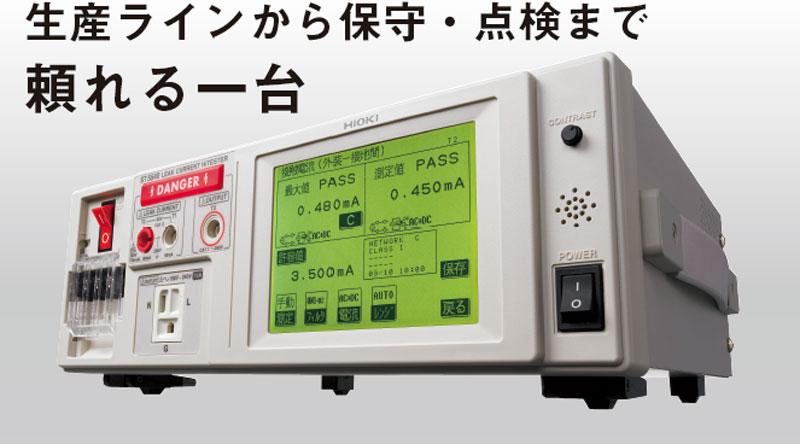

生産ラインから保守・点検まで頼れる一台　ST5540

定格電流は20 A、電圧は250 V
無停電極性切替機能の搭載で、タクトタイムを短縮（絶縁トランスと組み合わせ）
測定対象の電源供給をストップすることなく極性を切り替えるため、保守の現場でもスムーズに次工程へ移行できます。

ローコストで電気安全法に対応する　ST5541

無停電電源極性切替など最新の規格に合わせた測定仕様

IEC60601-1　Ed 3.0、JIS T0601-1 追補1 2014 など最新の規格に対応した電流測定が可能です。
極性切換で被試験物の電源を落とさない　「無停電電源極性切替」
定格電流「20A」対応

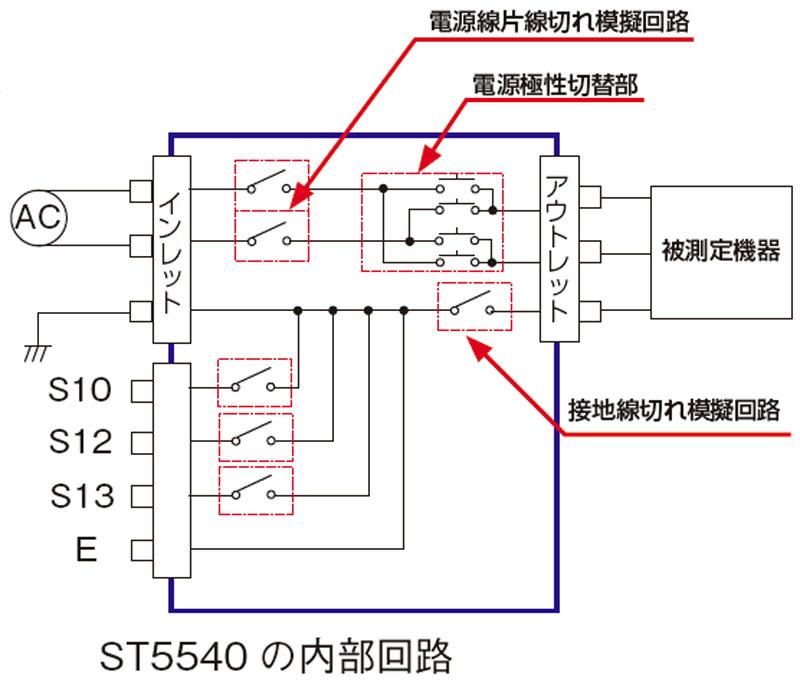

規格に沿った測定に必要なスイッチ端子を装備 (S10:S12:S13:E)
医用規格に沿った漏れ電流測定には、設置点の接続を変更する必要があります。
漏れ電流測定の設定により自動で切り替えることができるため外付け回路が不要になります。

110％電圧印加端子

医療機器検査で使用する110％電圧印加端子を装備しています。

保護導体電流測定機能

IEC60990、IEC60950-1等で規定されている保護導体電流測定ができます。

操作時間の短縮に自動測定機能

電源極性の切替や正常状態・単一故障状態の測定が自動でできるようになっています。

推奨絶縁トランス

詳しくはこちらをご覧ください

基本仕様

確度保証期間 1年

測定方式	人体模擬抵抗間の電圧降下測定による電流値計算表示真の実効値測定, 測定部は本体接地とフローティング
測定モード	漏れ電流測定, 電圧測定, 保護導体電流測定
対応規格【NW:人体模擬抵抗】	【NW-A】電気用品安全法: 技術上の基準を定める省令【NW-B1】医用電気機器: IEC 60601-1:1988+ A1:1993+ A2:1995, JIS T 0601-1:1999 【NW-B2】医用電気機器: IEC 60601-1:2005+ A1:2012, JIS T 0601-1:2012 追補1: 2014, IEC 62353 【NW-C】接触電流と保護導体電流の測定: IEC 60990:2016 測定/制御/研修室の電気装置: IEC 61010-1:2010+ A1:2016 情報技術機器: IEC60950-1:2005+ A1:2009+ A2:2013 オーディオ/ビデオ/類似機器: IEC 60065:2014 Personnel Protection Systems for EV: UL 2231-1:2012 (修正2016), UL-2231-2：2012 (修正2016) 【NW-D】 UL用: UL1492:1996 (修正2013) 【NW-G】測定/制御/研修室の電気装置, 湿った状態の電流測定回路: IEC 61010-1:2010+ A1:2016
漏れ電流計部	接地漏れ電流, 接触電流 3種, 患者漏れ電流 7種, 患者測定電流, 合計患者漏れ電流 4種, フリー電流測定, 外装漏れ電流 3種
測定電流	DC, AC (真の実効値, 0.1 Hz〜1 MHz), AC+DC (真の実効値, 0.1 Hz〜1 MHz), ACpeak (15 Hz〜1 MHz)
測定レンジ構成	DC, AC, AC+DC時: 50.00 m/ 5.000 m/ 500.0 µ/ 50.00 µA ACpeak時: 75.0 m/ 10.00 m/ 1.000 m/ 500.0 µA
測定確度 (電流測定)	DC測定: ± 2.0 % rdg. ± 6 dgt. (代表値) AC/ AC+DC測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz〜100 kHz, 代表値) ACpeak測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz〜10 kHz, 代表値)
インタフェース	外部I/O, 医療機器用リレー出力, USB 1.1 (通信), RS-232C
各種機能	110%電圧印加, 自動試験, データ記憶100台分, 時計, データバックアップ, プリント出力 (オプション), 他
本体用電源	AC 100 V/ 120 V/ 220 V/ 240 V (発注時指定), 50/60 Hz, 定格電力 30 VA
被測定物用電源入力	AC 100〜250 V, 50/60 Hz, 端子台からの定格電流入力: 20 A
被測定物用電源出力	端子台からの出力: 20 A, アウトレットからの出力: 15 A
寸法・質量	320W × 110H × 253D mm, 4.5 kg
付属品	テストリード L2200 (ST5540用, 赤 ×2/黒 ×1) 1セット, 面接触プローブ 9195 ×1, 電源コード ×3, 測定ライン用予備ヒューズ ×1, 取扱説明書 ×1, CD-ROM ×1

機能一覧【ネットワーク】

項目	ST5540	ST5541
電気用品安全法用ネットワークA	○	○
医用電気機器用ネットワークB	○	-
IEC60990用ネットワークC	○	○
UL用ネットワークD	○	○
汎用1 ネットワークE	○	○
汎用2 ネットワークF	○	○
IEC61010-1用ネットワークG	○	○

機能一覧【主な機能】

項目	ST5540	ST5541
無停電極性切換機能	○	○
定格電流20A	○	○
ヒューズ断線チェック機能	○	○
周波数帯域切換	○	-
110%電圧出力端子(T3端子)	○	-
S10, S12, S13, E端子	○	-

機能一覧【漏れ電流試験モード】

項目	ST5540	ST5541
接地漏れ電流	○	○
接触電流	○	○
患者測定電流	○	-
患者漏れ電流	○	-
合計患者漏れ電流	○	-
フリー電流	○	○
外装-接地間漏れ電流	○	○
外装-外装間漏れ電流	○	○
外装-ライン間漏れ電流	○	○
患者漏れ電流 I	○	-
患者漏れ電流 II	○	-
患者漏れ電流 III	○	-
