Kiểm tra hoạt động của rơ le bảo vệ nhiều mạch
Tầm quan trọng của việc duy trì độ tin cậy của rơ le bảo vệ nhiều mạch tại các nhà máy điện
Trong trường hợp có sét đánh hoặc lỗi tiếp địa, thiết bị bảo vệ này sẽ gửi tín hiệu hướng dẫn đến cầu dao để ngắt mạch.
Thiết bị phải được bảo trì thường xuyên để luôn sẵn sàng hoàn thành vai trò của mình khi cần thiết
Để xác minh các rơ le vận hành đúng, thiết bị thu thập dữ liệu phải có khả năng thực hiện đồng thời các hoạt động sau:
1. Đo tín hiệu điều khiển từ nhiều mạch
2. Đo tín hiệu hoạt động từ nhiều mạch
3. Thu thập dữ liệu về thời gian tín hiệu hoạt động trong khi sử dụng tín hiệu lệnh cho tham khảo
Giải pháp với Thiết Bị Ghi Dạng Sóng MR6000 và MR8827
Cùng với việc thiết bị bảo vệ trở nên phức tạp hơn, số lượng mạch điều khiển cũng tăng lên. Do đó, công cụ đo lường phải có khả năng thu thập dữ liệu từ nhiều kênh. Thiết bị Ghi Dạng Sóng MR6000 và MR8827 cung cấp giải pháp thông qua 5 ưu điểm sau:
1. Dễ sử dụng
MR6000: Kích thước vừa phải, dễ dàng cầm trong một tay, màn hình cảm ứng trực quan
MR8827: Thiết kế nút phím chắc chắn, phù hợp để vận hành khi đeo găng tay
2. Tốc độ cao *, đồng thời lấy mẫu tín hiệu Analog và tín hiệu kỹ thuật số trên đa kênh
MR6000:
Tùy chỉnh kết hợp các unit để phù hợp với cài đặt của thiết bị bảo vệ
Ví dụ 128 kênh logic
Ví dụ 64 kênh logic và 16 kênh analog
* Tốc độ lấy mẫu tối đa phụ thuộc vào unit đang sử dụng.
MR8827:
Tùy chỉnh kết hợp các unit để phù hợp với cài đặt của thiết bị bảo vệ
Ví dụ 32 kênh logic và 32 kênh analog
Ví dụ 64 kênh logic và 28 kênh analog
* Tốc độ lấy mẫu tối đa phụ thuộc vào unit đang sử dụng.
3. Đa dạng nhóm unit để phát hiện phạm vi hiện tượng rộng lớn

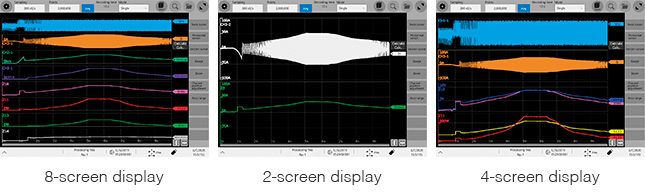

4. Chức năng trang tính: Xem nhiều trang tính hiển thị
MR6000: Lên đến 16 trang
MR8827: Lên đến 4 trang
5. Đo lường thời gian với chức năng tính toán số
Cả MR6000 và MR8827 đều có thể tính toán chênh lệch thời gian sau đây.
