抵抗計 RM3542A
自動機に最適な抵抗計、極小電子部品に対応
-
-
RM3542-51
-
-
特長
- 印加電圧制限機能により、検査電圧5 V以下に変更可能
- 突入電流を抑えた接触改善機能で、極小部品へのプロービングを支援
- 豊富な測定レンジで検出電圧を確保、安定した測定を実現
- スケーリング機能で実装状態や検査ステージによる差を補正可能
形名(発注コード)
RM3542-50 | ¥327,000(税込 ¥359,700) | |
---|---|---|
RM3542-51 | GP-IB付 | ¥360,000(税込 ¥396,000) |

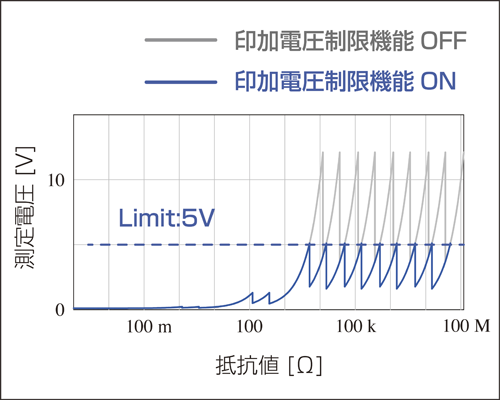

印加電圧制限機能で極小電子部品(0201サイズ)もやさしく測定
測定時の印加電圧を5V以下に制限することにより、定格電圧の小さい0201サイズの部品もストレスを掛けずに測定可能となりました。

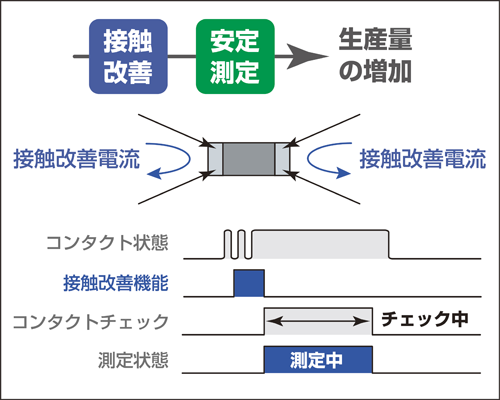

速やかに確実なコンタクト、接触改善機能
測定試料へのコンタクト時にプローブと試料間の酸化皮膜や汚れを突き破り、接触改善します。接触不良の改善で安定した測定、そしてコンタクトエラー率が低減され、生産性の向上につながります。

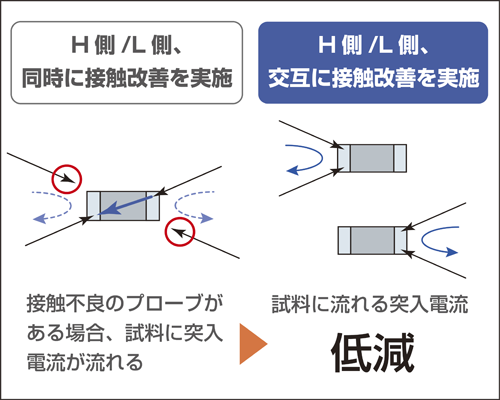

ローパワー測定向けに接触改善機能が進化
接触改善を実施時、測定試料へ流れ込む突入電流を抑えることで、小型のフェライトビーズや0201サイズの極小抵抗器の検査など、接触改善の使用シーンが広がりました。

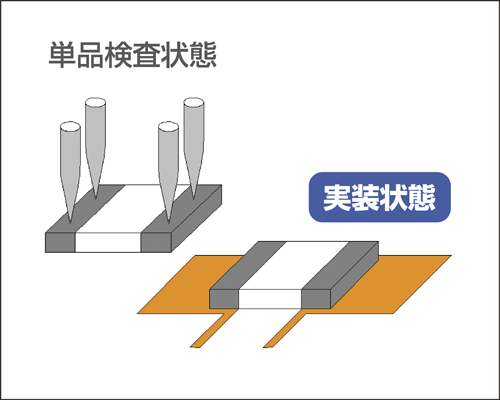

スケーリング機能で実装状態に補正して測定可能
スケーリング機能により、基板実装時と単品で検査時の抵抗値の差異(プロービング位置の影響など)を補正することができます。シャントなど低抵抗の電流検出抵抗の検査に威力を発揮します。
基本仕様
抵抗測定レンジ | [Low Power OFF時] 100mΩ (最大表示120.0000mΩ, 分解能0.1μΩ) 〜100MΩレンジ (最大表示120.0000MΩ, 分解能100Ω), 16切替え [Low Power ON時] 1000mΩ (最大表示1200.000mΩ, 分解能1μΩ) 〜1000Ωレンジ (最大表示1200.000Ω, 分解能1mΩ), 6切替え |
|||||
---|---|---|---|---|---|---|
表示 | モノクログラフィックLCD240 × 64 dot, 白色LEDバックライト | |||||
測定確度 | [100mΩレンジ, SLOW時] ±0.015 % rdg. ±0.002 % f.s. [1000Ωレンジ, SLOW時] ±0.006 % rdg. ±0.001 % f.s. (最高確度) |
|||||
測定電流 | [100mΩレンジ時] DC 100mA〜[100MΩレンジ時] DC 100nA | |||||
開放端子電圧 | DC 20 V max. 印加電圧制限機能ON時:DC 10 V max. | |||||
サンプリング | FAST, MED, SLOW | |||||
測定時間 Low Power OFF時 |
[100Ω, 300Ω, 1000Ωレンジ時] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (最短測定時間) | |||||
積分時間 | 検出電圧の取り込み時間: 0.1ms〜100.0ms, 1〜5 PLC: 50Hz時, 1〜6 PLC: 60Hz時 (PLC: 供給電源の1周期) | |||||
その他機能 | コンパレータ(設定値と測定値の比較判定), ディレイ設定, 印加電圧制限機能,スケーリング機能,オフセット電圧補正(OVC), 測定異常検出, プローブ短絡検出, 接触改善, メモリ機能, 統計演算, 設定モニタ(もう一台のRM3542と測定条件比較), リトライ, トリガ機能, 抜き取り印刷機能, 他 | |||||
インタフェース | RS-232C, PRINTER (RS-232C), GP-IB (-51仕様) | |||||
外部入出力 | トリガ, ホールド入力, コンパレータ出力他, 設定モニタ端子 | |||||
電源 | AC100 V〜240 V, 50Hz/60Hz, 30 VA max. | |||||
寸法・質量 | 260W × 88H × 300D mm, 2.9 kg | |||||
付属品 | 電源コード ×1, EXT. I/O用オスコネクタ ×1, 取扱説明書 ×1, 操作ガイド ×1 |
