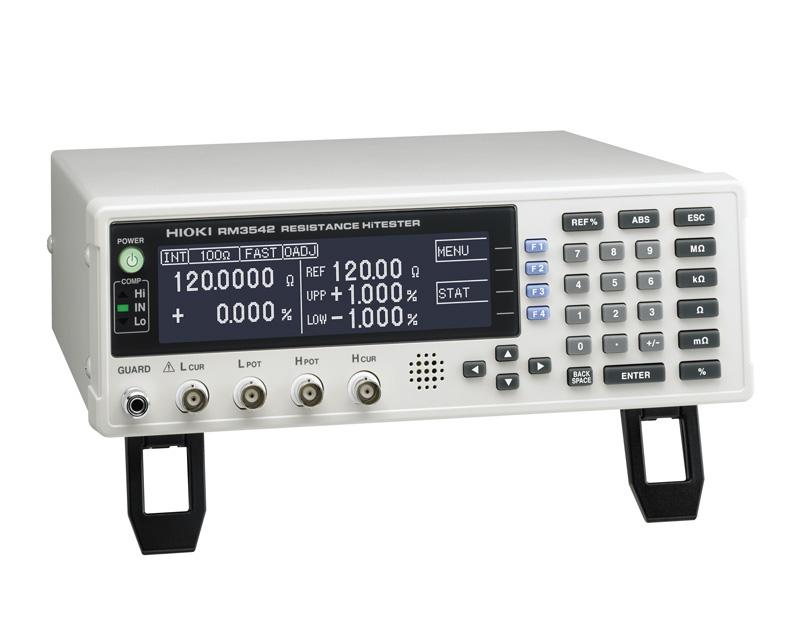

抵抗計 RM3542

最短測定時間0.9ms 自動機に最適な高速抵抗計

  • RM3542-01

特長

  • 自動機で要求されるスピードと高精度を実現、トータルな生産性を提供
  • 確実なコンタクトを目指す数々のチェック機能で、信頼性の高い測定を実現
  • チップインダクタやEMC対策部品のローパワー抵抗測定に対応
  • 製造工程の手動での抜き取り検査にも対応

形名（発注コード）

RM3542 ¥305,000（税込 ¥335,500）
RM3542-01 GP-IB付 ¥338,000（税込 ¥371,800）
テストフィクスチャは本体には付属されていません。自動機組込み用途を想定しておりますので、用途に応じてお客様側にて作成してください。

自動機に最適な高速抵抗計

RM3542は、4 端子法により抵抗器やフェライトビーズなどの直流抵抗を、高速かつ高精度に測定できます。
高度なコンタクトチェック機能、コンパレータ機能、データ出力機能などが装備されています。
直感的なユーザインタフェースと高い耐ノイズ性はテーピングマシンや選別機などに最適です。

基本仕様

確度保証期間 1年
抵抗測定レンジ [Low Power OFF時] 100mΩ (最大表示120.0000mΩ, 分解能0.1μΩ) 〜100MΩレンジ (最大表示120.0000MΩ, 分解能100Ω), 10切替え
[Low Power ON時] 1000mΩ (最大表示1200.000mΩ, 分解能1μΩ) 〜1000Ωレンジ (最大表示1200.000Ω, 分解能1mΩ), 4切替え
表示 モノクログラフィックLCD240 × 64 dot, 白色LEDバックライト
測定確度 [100mΩレンジ, SLOW時] ±0.015 % rdg. ±0.002 % f.s.
[1000Ωレンジ, SLOW時] ±0.006 % rdg. ±0.001 % f.s. (最高確度)
測定電流 [100mΩレンジ時] DC 100mA〜[100MΩレンジ時] DC 100nA
開放端子電圧 DC 20V max.
サンプリング FAST, MED, SLOW
測定時間
Low Power OFF時		 [100Ω, 1000Ωレンジ時] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (最短測定時間)
積分時間 検出電圧の取り込み時間: 0.1ms〜100.0ms, 1〜5 PLC: 50Hz時, 1〜6 PLC: 60Hz時 (PLC: 供給電源の1周期)
その他機能 コンパレータ(設定値と測定値の比較判定), ディレイ設定, オフセット電圧補正(OVC), 測定異常検出, プローブ短絡検出, 接触改善, メモリ機能, 統計演算, 設定モニタ(もう一台のRM3542と測定条件比較), リトライ, トリガ機能他
インタフェース RS-232C, PRINTER (RS-232C), GP-IB (-01仕様)
外部入出力 トリガ, ホールド入力, コンパレータ出力他, 設定モニタ端子
電源 AC100 V〜240 V, 50Hz/60Hz, 30 VA max.
寸法・質量 260W × 88H × 300D mm, 2.9 kg
付属品 電源コード ×1, EXT I/O用オスコネクタ ×1, 取扱説明書 ×1, 操作ガイド ×1

プローブ/テストフィクスチャ (3)

4端子プローブ 9140

¥39,600（税込 ¥43,560）
DC～100 kHz, 1m, 75Ω

テストフィクスチャ 9262

¥55,000（税込 ¥60,500）
直結型, DC〜8MHz（特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます）, 測定可能端子直径:0.3〜2mm

SMDテストフィクスチャ 9263

¥114,400（税込 ¥125,840）
直結型, DC〜8MHz（特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます）, 試料寸法:1〜10mm

PCコミュニケーション (2)

GP-IB接続ケーブル 9151-02

¥36,300（税込 ¥39,930）
2 m

RS-232Cケーブル 9637

¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m
