抵抗計 RM3542C

RM3542C-2

自動化と品質を一段上に、次世代の生産検査へ

RM3542Cは、チップ抵抗器／チップフェライトビーズの量産検査用自動機に最適化した直流抵抗計です。ΔRで工程前後の変化率を比較し、BIN（最大7区分）で良否・ランク分けを即時判定。ジャンパ抵抗測定支援で低抵抗の選別を高速化。より厳格な検査と検査効率アップを両立します。さらに、低ストレス測定と接触状態の常時監視で信頼性を確保、レンジ構成の最適化とフローティング設計により量産検査環境でも安定した測定を実現します。

特長

ΔR（工程比較）
RM3542C-3のみ
BIN（選別・ランク分け）
RM3542C-3のみ
ジャンパ抵抗測定支援
タクト×再現性
低ストレス測定
ノイズ耐性

形名（発注コード）

RM3542C-1	スタンダードモデル	¥327,000（税込 ¥359,700）
RM3542C-2	スタンダードモデル (GP-IB対応)	¥357,000（税込 ¥392,700）
RM3542C-3	アドバンスモデル（高機能）	¥410,000（税込 ¥451,000）

プローブ/テストフィクスチャは本体へ付属されません。必要に応じて別途ご購入ください。

3つの新機能が、検査を進化させる

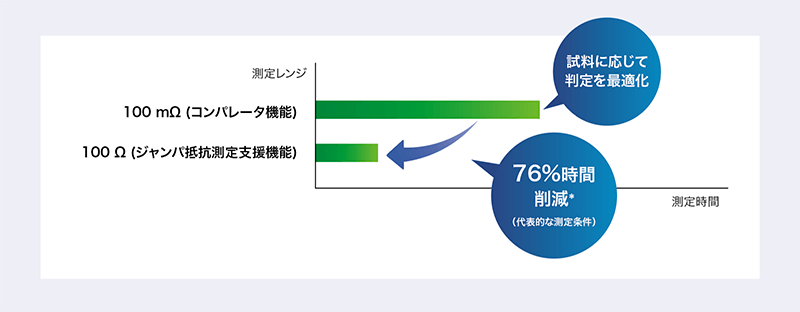

ジャンパ抵抗器の検査時間を最大76％短縮：ジャンパ抵抗測定支援機能

ジャンパ抵抗（ゼロオーム）など100 mΩ以下の検査で、時間のかかる高精度レンジをスキップ。代表条件で約76%の時間削減。

例：100 mΩのジャンパ抵抗（ゼロオーム抵抗）を検査
コンパレータの設定：上限値 100 mΩ、下限値 50 mΩ 測定器設定：測定スピード FAST、ディレイ（印加開始から測定までの時間）：0 ms

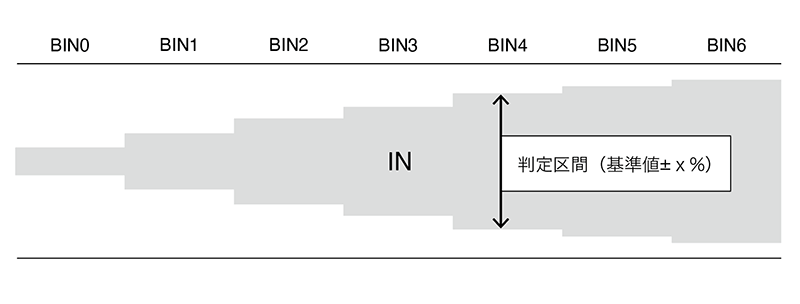

選別・ランク分け工程の効率を向上：BIN測定機能（RM3542C-3のみ）

複数の判定基準で測定結果を0〜6カテゴリに区分。合否だけでなくランク分けが必要な量産検査の仕分けをシンプルにします。

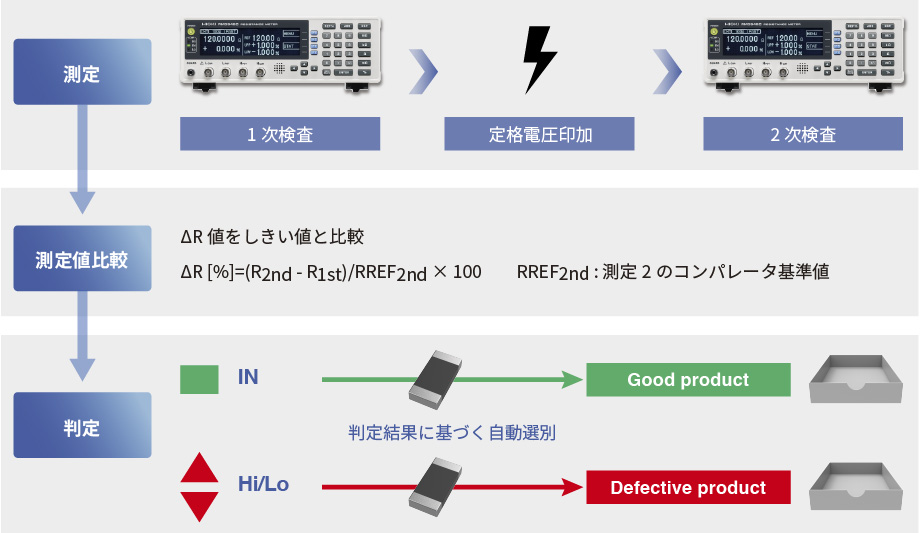

検査信頼性を高め、テーピング工程の検査判定と搬送処理を効率化：ΔR機（RM3542C-3のみ）

連携した2台の測定結果から抵抗値の変化率（ΔR）を算出・自動比較し、しきい値に基づいて不良判定します。
外部演算を要さず、工程間比較をライン内で完結できます。

Proven Foundation：量産現場で証明された信頼性

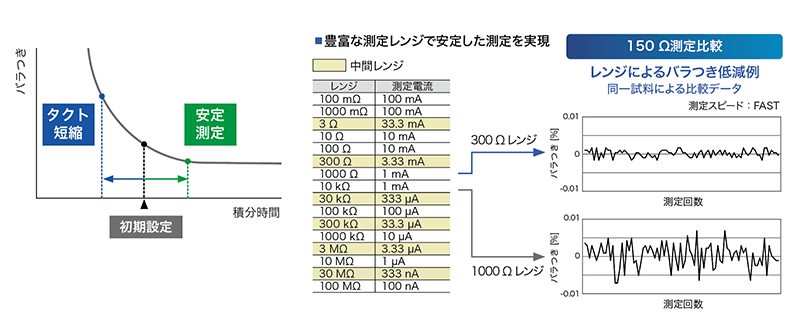

柔軟な積分時間設定とレンジ最適化で、生産効率と高精度・安定測定を両立

各レンジで積分時間を個別設定。FAST 0.9 ms（最速）からSLOWの高確度まで最適化。3 Ω／300 Ω等の中間レンジ採用でS/N改善とばらつき低減を支援。
さらにフローティング設計で生産ラインのようなノイズの多い環境でも安定測定を実現します。

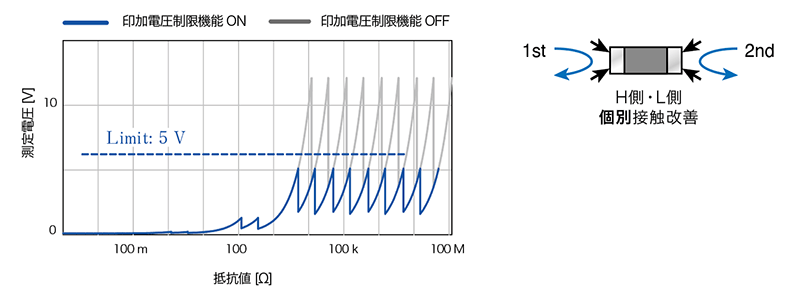

低ストレス測定でデバイスの特性変化や損傷を防ぎ、高信頼性測定を実現

測定ストレスの主要因である印加電圧を≤5 Vに制限可能。接触改善電流をH/L端子側で交互に印加して電極表面を整えつつ、突入電流ピークを抑制。
0201や特性変化の大きいフェライトビーズにも配慮。
【動作条件】LOW POWER: ON もしくは印加電圧制限機能: ON にて、接触改善機能をパルス設定

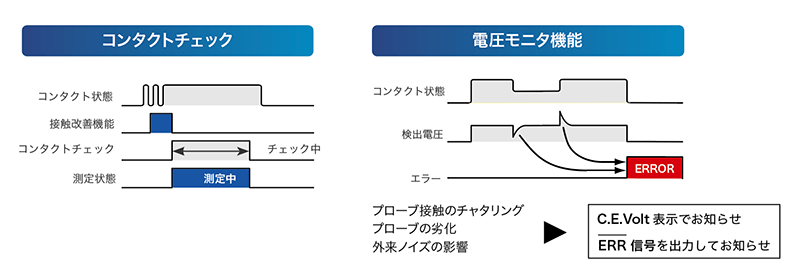

接触改善＋コンタクト監視で、誤判定リスクを大幅に低減し、高い検査信頼性を確保

測定前の接触改善（17/25/35/50 mA）で接触を安定化。検査中はコンタクトチェックで状態を常時監視し、接触起因の誤判定やライン停止リスクを抑制。

より安定したシステム運用と、厳格な検査を支える

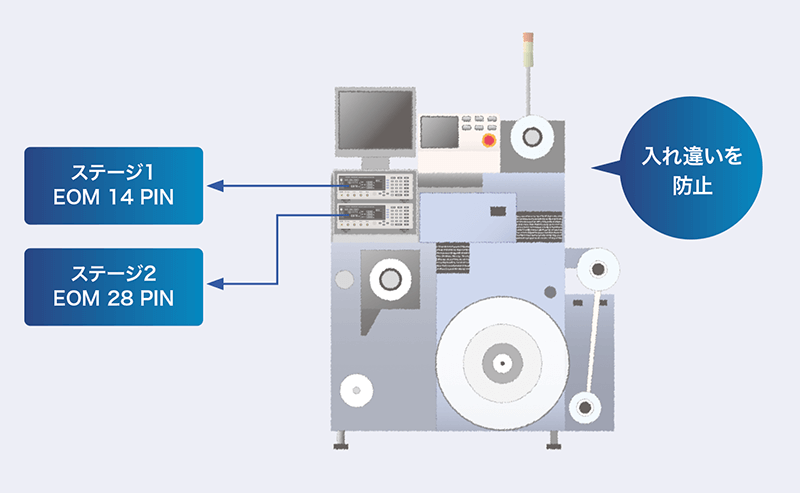

プリセットで条件を即呼出し、段取りミスを抑えて立上げを安定化。ステージ入れ違い防止で2台校正の設備での校正・メンテナンス後の機器接続ミスを回避します。さらに90日確度*でより高い測定確度を保証し、超狭許容差部品の検査に適合。段取り再現性・ライン安定・厳格判定を同時に実現します。
* RM3542C-3のみ

基本使用

確度保証期間 1年（RM3542C-3のみ90日確度あり）

抵抗測定レンジ	[Low Power OFF時] 100 mΩ (最大表示120.0000 mΩ, 分解能0.1 μΩ)* 〜100 MΩレンジ (最大表示120.0000 MΩ, 分解能100 Ω), 16レンジ切替え *10 mΩ (最大表示120.0000 mΩ, 分解能0.1 μΩ)レンジ追加（RM3542C-3） [Low Power ON時] 1000 mΩ (最大表示1200.000 mΩ, 分解能1 μΩ) 〜1000 Ωレンジ (最大表示1200.000 Ω, 分解能1 mΩ), 6レンジ切替え
表示	モノクログラフィックLCD240 × 64 dot, 白色LEDバックライト
測定確度	[100mΩレンジ, Low Power OFF, SLOW時] ±0.015 % rdg. ±0.002 % f.s. [1000Ωレンジ, Low Power OFF, SLOW時] ±0.006 % rdg. ±0.001 % f.s. (最高確度) 90日測定確度（RM3542C-3のみ) [100mΩレンジ, Low Power OFF, SLOW時] ±0.012 % rdg. ±0.002 % f.s. [1000Ωレンジ, Low Power OFF, SLOW時] ±0.005 % rdg. ±0.001 % f.s. (最高確度)
測定電流	[100mΩレンジ時] DC 100mA〜[100MΩレンジ時] DC 100nA
開放端子電圧	DC 20 V max. 印加電圧制限機能ON時：DC 5 V max.
サンプリング	FAST, MED, SLOW
測定時間 (Low Power OFF時)	[100Ω, 300Ω, 1000Ωレンジ時] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (最短測定時間)
積分時間	検出電圧の取り込み時間: 0.1ms〜100.0ms, 1〜5 PLC: 50Hz時, 1〜6 PLC: 60Hz時 (PLC: 供給電源の1周期)
その他機能	コンパレータ(設定値と測定値の比較判定), BIN測定 (RM3542C-3), ローパワー抵抗測定, ディレイ設定, オフセット電圧補正(OVC), 積分時間設定, アベレージ (RM3542C-3), 測定異常検出, プローブ短絡検出, 接触改善, 電流モード設定, ステージ入れ違い防止, スケーリング, リトライ, 印加電圧制限, ジャンパ抵抗測定支援, プリセット, ΔR (RM3542C-3), メモリ機能, 統計演算, 設定モニタ, トリガソース設定, 抜き取り印刷機能, 他
インタフェース	RS-232C, PRINTER (RS-232C), GP-IB (RM3542C-2)
外部入出力	トリガ, ホールド入力, コンパレータ出力他, 設定モニタ端子
電源	AC100 V〜240 V, 50Hz/60Hz, 30 VA max.
寸法・質量	260W × 88H × 300D mm, 2.9 kg
付属品	電源コード ×1, EXT. I/Oコネクタ ×1, スタートアップガイド ×1, 使用上の注意 ×1
