3334-01
-
-
-
Key Features
- サーバの電力評価試験SPECpower® (*1) に適合
- AC, DC, AC+DCの3種類の測定モードを搭載
- 電流積算/有効電力積算機能を搭載
- 基本確度 ±0.2%
- 業界最長の確度保証 3年間
- 広い確度保証範囲
- *1:SPECpower®はStandard Performance Evaluation Corporation社の登録商標です。
形名(発注コード)
3334 | 一般電力向け・DC/単相専用 | ¥194,700(税込 ¥214,170) |
---|---|---|
3334-01 | GP-IB付 | ¥220,000(税込 ¥242,000) |
AC/ DC 計測

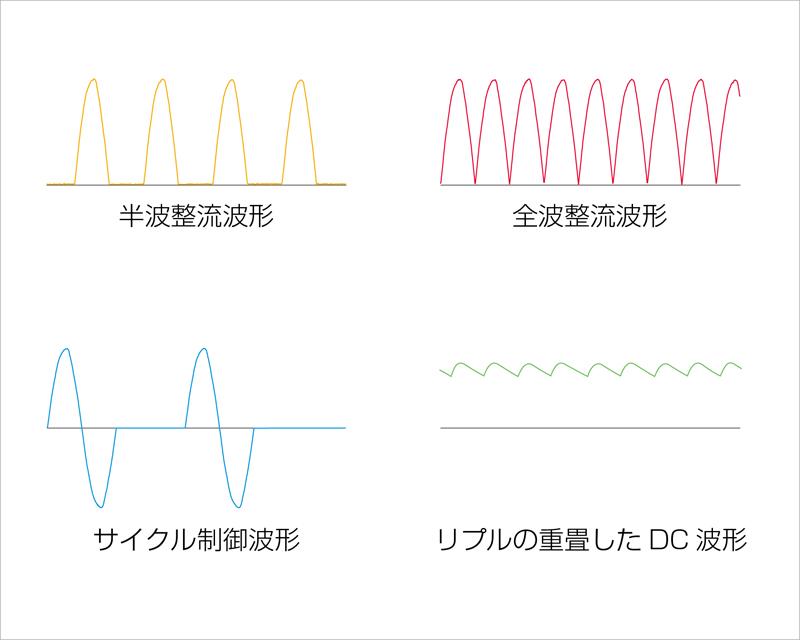

DC, 45Hz〜5kHzの周波数帯域により、交流・直流測定に加え、半波整流など交流・直流成分が混在する負荷でも正確に測定できます。
・ドライヤー、ファンで使用される半波整流波形
・ACアダプタで使用される全波整流波形
・電圧や温度調整ヒータに使われるサイクル制御波形
・リプル成分の重畳したDC波形
基本仕様
確度保証期間 1年
他3年確度規定
他3年確度規定
測定ライン | 単相2線 | |||||
---|---|---|---|---|---|---|
測定項目 | 電圧, 電流, 有効電力, 皮相電力, 力率, 周波数, 積算(電流, 有効電力), 波形ピーク(電圧, 電流) |
|||||
測定レンジ | [電圧] AC/DC 15.000/ 30.00/ 150.00/ 300.0 V [電流] AC/DC 100.00/ 300.0 mA, 1.0000/ 3.000/ 10.000/ 30.00 A [電力] 1.5000 W〜9.000 kW (電圧・電流レンジの組合せによる) |
|||||
積算測定 (積算:10,000時間以内) |
[電流] 6桁表示 (0.00000 mAh〜, 極性別と総和値) [有効電力] 6桁表示 (0.00000 mWh〜, 極性別と総和値) |
|||||
入力抵抗(50/60 Hz) | 電圧: 2.4 MΩ, 電流: 10 mΩ以下 (直接入力) | |||||
基本確度 ※1年確度, 代表値 |
±0.1% rdg. ±0.2% f.s. (DC) ±0.1% rdg. ±0.1% f.s. (45Hz〜66Hz) |
|||||
表示更新レート | 5回/s | |||||
周波数特性 | DC, 45Hz〜5kHz | |||||
波形出力 | 3ch (電圧・電流・電力の瞬時波形を同時出力), 1V f.s. | |||||
D/A出力 | 4ch (電圧・電流・有効電力を同時+1ch選択), DC ±2 V f.s. | |||||
機能 | [整流方式切替え] AC+DC, AC (真の実効値), DC (単純平均値) 波形ピーク測定機能, VT・CT比設定, アベレージ機能他 |
|||||
インタフェース | RS-232C標準装備, GP-IB対応 (3334-01のみ) | |||||
電源 | AC 100 V〜240 V, 50/60 Hz, 20 VA | |||||
寸法・質量 | 210W × 100H × 245D mm, 2.5 kg | |||||
付属品 | 取扱説明書 ×1, 電源コード ×1, 接地アダプタ ×1 |
PCコミュニケーション (2)

GP-IB接続ケーブル 9151-02
¥36,300(税込 ¥39,930)
2 m

RS-232Cケーブル 9637
¥2,000(税込 ¥2,200)
9pin - 9pin, クロス, 1.8 m
その他 (1)
コンセント接続コード 9266-01
¥6,600(税込 ¥7,260)
被測定対象をコンセントに接続するだけで電圧/電流測定の結線が完了
