SMDテストフィクスチャ IM9201
高周波測定 3 GHz, 6サイズのSMDに対応
IM9201を用いたLCR測定

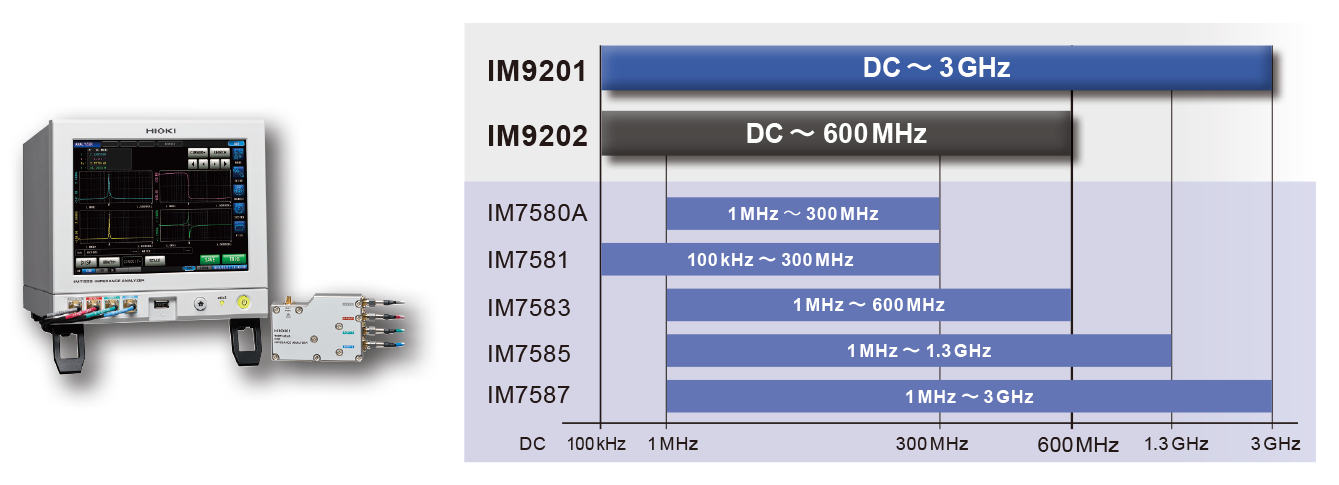

インピーダンスアナライザ IM7580シリーズは、測定周波数 1 MHz〜3 GHzまでを5つのラインアップでカバー。
6サイズのSMDに対応したテストフィクスチャ IM9201と組み合わせることで、簡単かつ確実に試料を測定できます。
特長
- IM7580シリーズ専用SMDテストフィクスチャ
- 2つのデバイスガイドで6サイズのSMDに対応
- 3 GHzまでの高周波測定を簡単かつ確実に!
- 対応SMDサイズ(*1) 0603, 1005, 1608, 2012, 3216, 3225
*1: JIS単位mm, EIA0201〜EIA1210サイズ相当
形名(発注コード)
IM9201 | IM7580シリーズ用 | ¥847,000(税込 ¥931,700) |
---|
IM9201 テストフィクスチャ部のみの価格になります。
※ IM9201単独では使用できません。インピーダンスアナライザ IM7580 シリーズでテストフィクスチャ IM9201を使用する場合は、別売のテストフィクスチャ スタンド IM9200, アダプタ(3.5 mm-7 mm) IM9906, 校正キット IM9905が必要になります。
※ IM9201単独では使用できません。インピーダンスアナライザ IM7580 シリーズでテストフィクスチャ IM9201を使用する場合は、別売のテストフィクスチャ スタンド IM9200, アダプタ(3.5 mm-7 mm) IM9906, 校正キット IM9905が必要になります。
3 GHzまで高周波測定ができる
インピーダンスアナライザ IM7580シリーズ専用のテストフィクスチャです。
基本仕様
使用周波数範囲 | DC〜3 GHz | |||||
---|---|---|---|---|---|---|
測定可能試料寸法 | 0603, 1005, 1608, 2012, 3216, 3225 (JIS単位mm, EIA 0201〜EIA 1210サイズ相当) | |||||
試料との接続 | 底面電極に2端子接続 | |||||
最大印加電圧 | ±42 Vpeak (AC+DC) | |||||
追加誤差 | インピーダンス: ±Ze [%] 位相: θe = ±0.58 × Ze [°] Ze = Ae + (Zse / Zx + Yoe × Zx) ×100 Zx : インピーダンス測定値 [Ω] Ae:4 × f² [%] Zse : (100 + 500 × f) /1000 [Ω] Yoe : (10 + 100 × f) /1000000 [S] f [GHz] |
|||||
接続可能測定器 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587 | |||||
付属品 | ショートプレート (5種類), GNDプレート (2種類), デバイスガイド (2種類), 六角穴付きボルト ×8, 先ピン (2種類), ノブ ×1, 清掃用ブラシ ×1, 六角棒ドライバー ×1, 携帯用ケース ×1, 取扱説明書 ×1 |
オプション (3)

テストフィクスチャ スタンド IM9200
¥64,900(税込 ¥71,390)
拡大鏡付属

校正キット IM9905
¥451,000(税込 ¥496,100)
OPEN/SHORT/LOADのセット

アダプタ(3.5mm-7mm) IM9906
¥71,500(税込 ¥78,650)
3.5㎜ (オス) -7㎜変換
