ワイヤレス熱流ロガー LR8416

断熱性能の評価、温度変化の原因解析に最適熱流束測定も可能、ワイヤレス入力データロガー

廃止

メモリハイロガー LR8450-01 (無線LAN搭載モデル)

概要
特長
仕様
オプション
ダウンロード
アプリケーション

特長

熱流センサで熱移動の向きと量を測定、温度と熱流を簡単解析
ユニットで測定、測定データはBluetooth®無線技術により本体に送信（見通し約30 m※1）
※1 障害物（壁, 金属の遮蔽物等）が存在する場合、通信が不安定になったり通信距離が短くなったりすることがあります。また、同一環境下であっても、機器により電波強度(アンテナ表示)にはばらつきがあります。
入力ユニットにはデータ欠損を防止するメモリを搭載
1ユニット15ch、本体1台で最大7ユニット105chの使用が可能
LR8410 Link対応製品のデータ受信可能（Ver. 1.40以降）
生波形と演算後の波形を2つ同時に記録（熱貫流率などの波形演算）

形名（発注コード）

LR8416	本体のみ	廃止
LR8416-91	LR8510とセット販売品	廃止

LR8416本体のみでは測定できません。オプションの入力ユニット類が別途必要です。その他、バッテリパックなど測定目的に応じた各種オプションが用意されています。HIOKI純正オプション品のSDカード以外のメディアは動作保証外となります。
LR8416は日本国内においてのみ使用可能です。
Bluetooth®はBluetooth SIG, Inc.の登録商標で日置電機株式会社はライセンスに基づき使用しています。

製品紹介ムービー

熱流測定とは、発熱量および吸熱量を数値化し波形で表示ができる測定方法です。
熱電対ではわからない微量の温度変化の様子が、熱の移動状況を測定することで明確になります。
熱流ロガーは、LR8432とLR8416の２機種があります

遠隔計測サービス GENNECT Remote対応測定器

GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。
スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Remote スペシャルサイトはこちら

現場の測定結果をパソコンへ, ジェネクトクロス SF4000

測定しながらデータをPCにリアルタイムで一括表示・保存

詳しくはこちら

温度変化の原因対策に最適なワイヤレス熱流ロガー

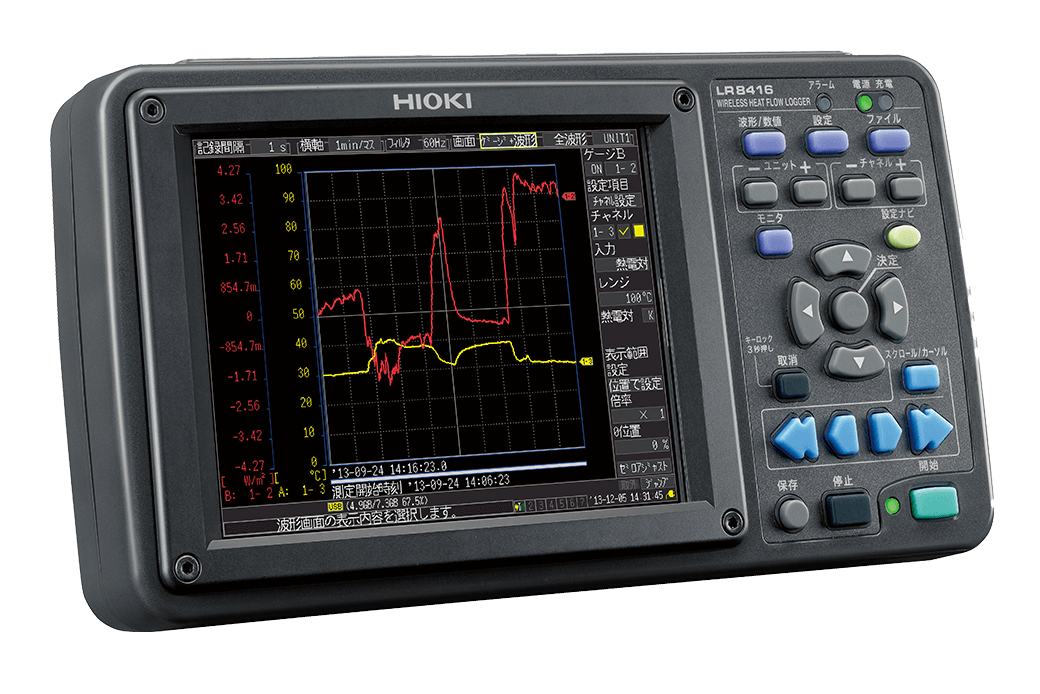

LR8416は、「熱量」の見える化を実現する熱流ロガーです。
熱流センサを使って熱エネルギーの移動（熱の流れ）や熱エネルギー量を見える化することで
温度変化の先行指標となります。

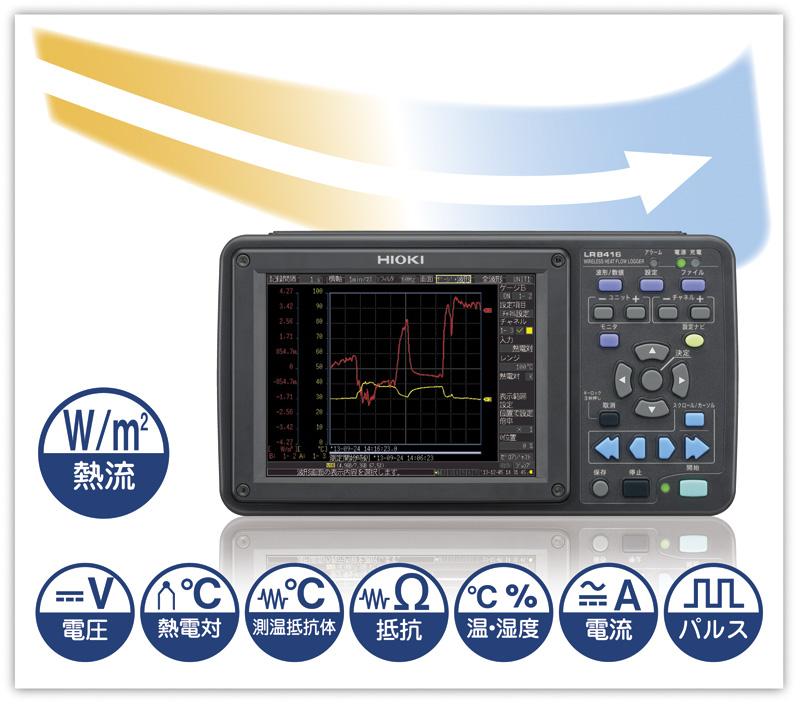

熱流の他に、電圧・温度・抵抗・湿度・電流・パルスの測定、記録ができます。

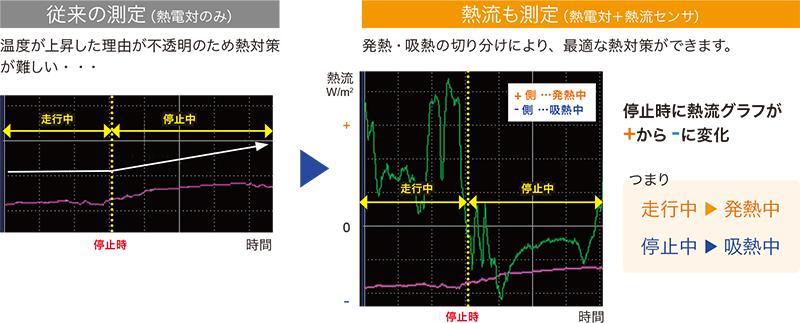

自動車部品の温度変化に熱流測定：ワイヤレス熱流ロガーLR8416

ワイヤレス熱流ロガーLR8416は温度と熱流のデータを記録することにより、自動車部品などの発熱や吸熱がわかる測定器です。どこの部品が発熱し、どこの部品に熱の影響があるかを見える化し、自動車部品の熱対策をサポートします。

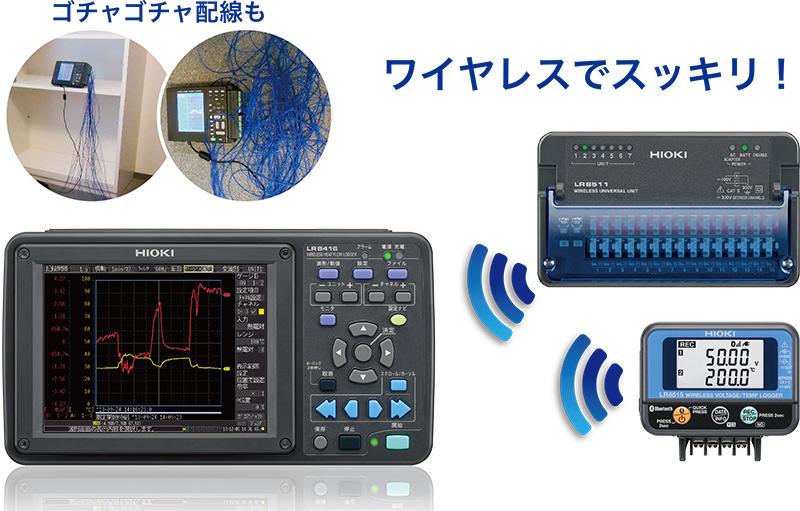

ワイヤレスだから使いやすい

LR8416は、Bluetooth®無線技術を搭載したワイヤレスロガーです。
無線で通信するから、ゴチャゴチャしてしまう長い配線も不要、
配線が困難な天井裏や床下、可動物もスッキリ測定できます。
2ch入力の小型無線ロガーが加わり、狭い場所での測定も可能になりました。
（通信距離：見通し30 m、無線通信対応国：日本）

研究開発・性能評価の熱対策に役立つ熱流ロガー

ワイヤレス熱流ロガーLR8416で熱の流れ（流入・流出）や熱量を見ることで
より高精度な空調制御や製品開発における熱対策に役立ちます。

●自動車部品の発熱・放熱の評価に

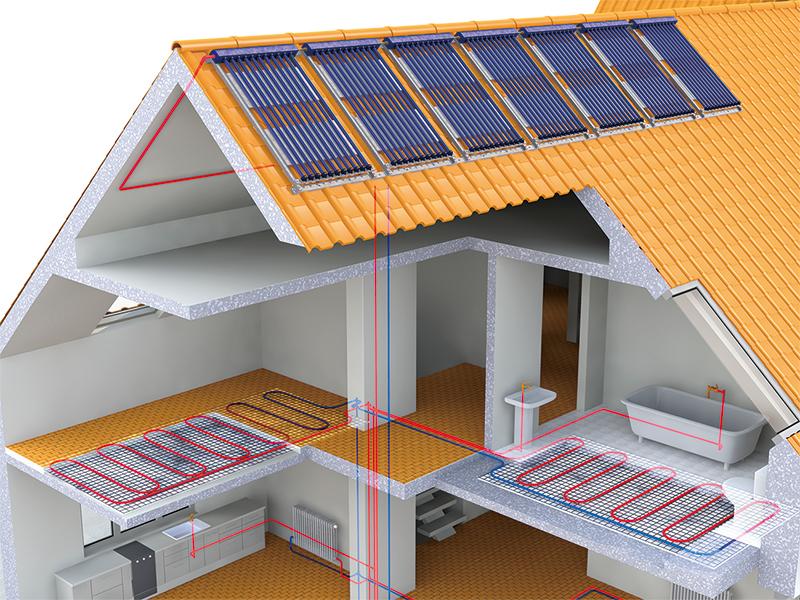

●建築住宅設備の断熱・遮熱性能の評価に
●家電の断熱性能、冷暖房の評価に
●地中熱の評価、農業ハウスの温熱評価に
●蓄熱、未利用熱（排熱）の利用　など

熱流と温度ゲージを同時に表示

ワイヤレス熱流ロガーLR8416で測定した熱流と温度ゲージを同時に表示できます。
比較したいデータを同時に表示することで、温度と熱流の動きが一目で分かります。

基本仕様

確度保証期間 1年

熱計測特化機能	■ 簡単スケーリング設定:熱流センサの感度を直接入力 ■ 演算:熱流測定に便利な波形演算 (単純平均・移動平均・積算・熱貫流率), 数値演算による積算など
測定ch数	LR8510シリーズを任意に7台までワイヤレス (Bluetooth®無線技術)で接続, 最大105chまでの測定/データ収集が可能
パルス/デジタル入力	パルス入力2chまたはデジタル入力2ch (LR8512使用時)
記録間隔	100 ms※2, 200 ms〜1時間, 16設定 (記録間隔内に全入力チャネルをスキャン) ※2 熱電対断線検出ON時は不可
メモリ容量	内部8Mワード, SDカード/USBメモリ (HIOKI純正SDカードのみ動作保証)
インタフェース	LAN: 100BASE-TX, 機能: 付属ソフト/通信コマンドによるデータ収集, FTPサーバ/クライアント, HTTPサーバ, E-mail USB: USB2.0シリーズミニB ×1, 機能: 付属ソフト/通信コマンドによるデータ収集, SDメモリカード内のデータをPCへ転送
表示体	5.7型TFTカラー液晶 (640 × 480ドット)
機能	SDメモリカード/USBメモリへリアルタイム保存, 数値/波形演算, 警報出力4ch (非絶縁), 他
電源	[ACアダプタ] Z1008 (AC100〜240 V, 50/60 Hz), 45 VA Max. (ACアダプタ含む), 15 VA Max. (本体のみ) [バッテリパック] Z1007 /連続使用時間 3h (23℃参考値), 7 VA Max. [外部電源] DC10〜28 V, 15 VA Max. (接続コードはご相談)
質量	230W × 125H × 36D mm, 700 g (バッテリ含まず)
付属品	取扱説明書 ×1, 測定ガイド ×1, SDメモリカード2GB Z4001 ×1, ロガーユーティリティ (CD-R) ×1, USBケーブル×1, ACアダプタZ1008 ×1
