ディスプレイユニット CM7291 (Bluetooth® 無線技術搭載)

特長

測定データをBluetooth®無線技術を使ってスマートフォンやタブレットに送信 (CM7291)
GENNECT Cross (専用アプリ) でリアルタイムに測定値、波形の表示が可能 (CM7291)
CT7000シリーズカレントセンサに電源供給、信号出力
測定値と一緒に周波数や出力レートのデュアル表示
ロガーやメモハイへ4つの形式で出力可能 (波形, 実効値, ピーク, 周波数)
単3電池/ACアダプタ/外部DC電源駆動

形名（発注コード）

CM7291	CT7000シリーズ用, Bluetooth(R) 無線技術搭載	廃止

タブレットorスマートフォン向けアプリ (Google PlayもしくはiOS向けApp)を使ってデータ回収ができます。（CM7291のみ） "HIOKI"で検索、"GENNECT Cross"をダウンロード!! CM7290, CM7291単体では使用できません。CT7000シリーズと組合せて使用します。 ※CT7000シリーズセンサとセットで使用する場合, 電流表示値および波形出力の周波数帯域は, センサの帯域より狭くなりますのでご注意ください。 ※Android, Google Play, Google Play ロゴはGoogle Inc. の登録商標または商標です。 ※iOS は, Cisco Technology, Inc.の米国およびその他の国における登録商標または商標です。 ※iPhone, iPad, iPad mini, iPad ProおよびiPod Touch は, 米国および他の国々で登録されたApple Inc.の商標です。 ※Apple および Apple ロゴは米国その他の国で登録された Apple Inc. の商標です。App Store は Apple Inc. のサービスマークです。 ※Microsoft, Windows, Windows vista, およびExcelは、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。 ※その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。 ※Bluetooth®およびロゴはBluetooth SIG, Inc. の登録商標であり日置電機株式会社はライセンスに基づき使用しています。 ※無線認証国はHIOKIホームページ内「製品情報/仕様」をご覧ください。

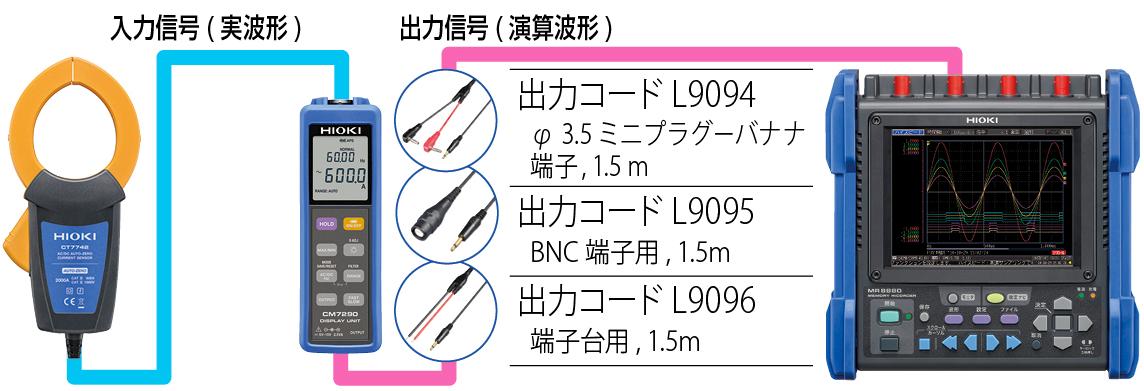

記録計等への出力接続方法

※ACフレキシブルカレントセンサCT7000シリーズは単体のみではご使用できません。メモリハイコーダ/ロガー等に接続使用に当たってはディスプレイユニットCM7290, CM7291とセットでご使用ください。

スマホアプリ　GENNECT Cross対応測定器

GENNECT CrossはiOSとAndroid用の無償アプリです。測定器がスマホやタブレットにBluetooth®通信で接続し、現場で役立つ新しい機能が満載されています。

スペシャルサイトでは、GENNECT Cross の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Cross スペシャルサイトはこちら

基本仕様

確度保証期間 3年

組合せセンサ	CT7642, 7742	CT7636, 7736	CT7631, 7731
測定項目	直流 (DC), 交流 (AC), 直流+交流 (DC+AC), 周波数 (Hz)
クレストファクタ	AC, DC+AC: 5000カウントにて3以下, 6000カウントにて2.5以下
出力方式	WAVE, RMS, PEAK, FREQ
入力コネクタ	HIOKI PL14
出力更新時間	PEAK--- FAST: 0.02 s / NORMAL: 0.2 s / SLOW: 1 s FREQ--- FAST: FAST: 0.2 s / NORMAL: 0.2 s / SLOW: 3.0 s (WAVE, RMSはアナログ出力)
PEAK検出時間幅	2 ms以上 (PEAK MAX / PEAK MINおよびPEAK出力時)
その他機能	オートレンジ, 起動時ゼロアジャスト, 解析表示, フィルタ, 出力増幅, 表示値ホールド, バックライト, オートパワーセーブ, 設定保存, キーロック
代表組合せ確度 (DC出力WAVE)	±2.0% rdg. ±10.8 mV (600.0 Aレンジ) ±2.0% rdg. ±1.8 mV (2000 Aレンジ)	±2.5% rdg. ±30.8 mV (60.00 Aレンジ) ±2.5% rdg. ±3.8 mV (600.0 Aレンジ)	±1.5% rdg. ±5.8 mV (60.00 Aレンジ) ±1.5% rdg. ±1.3 mV (100.0 Aレンジ)
代表組合せ確度 (AC出力RMS)	±2.3% rdg. ±10.8 mV (600.0 Aレンジ) ±2.8% rdg. ±1.8 mV (2000 Aレンジ)	±2.8% rdg. ±30.8 mV (60.00 Aレンジ) ±2.8% rdg. ±3.8 mV (600.0 Aレンジ)	±1.8% rdg. ±5.8 mV (60.00 Aレンジ) ±1.8% rdg. ±1.3 mV (100.0 Aレンジ)
通信インタフェース	Bluetooth® 4.0 LE, iOS端末またはAndroid端末に測定値表示 (CM7291のみ)
電源	単3形アルカリ乾電池 (LR6) ×2, 連続使用時間: 16 h (バックライトOFFかつ出力WAVEまたはRMS時, CT7600s使用時), 定格電力2.5 VA またはACアダプタ9445-02 (AC 100〜240Vフリー), または外部電源 DC 5〜15 V, 定格電力2.5 VA
防塵防水性*1	IP54 (センサを接続かつACアダプタおよび電源コネクタにキャップ装着時)
寸法・質量	52W × 163H × 37D mm, 220 g (プロテクタ付き, 電池装着時)
付属品	単3形アルカリ乾電池 (LR6) ×2, プロテクタ (本体に装着) ×1, 取扱説明書 ×1

*1:防水性は測定機能を維持するものであり, 本器が濡れた状態で活電部を測定すると感電の危険性が高まります。

無線使用可能国（CM7291）

更新：2022/8/1

無線使用可能な国と地域	Australia, Austria, Belgium, Bulgaria, Canada, Chile, Colombia, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Georgia, Germany, Greece, Hong Kong, Hungary, Iceland, Ireland, Israel, Italy, Japan, Kenya, Korea, Latvia, Liechtenstein, Lithuania, Luxembourg, Macao, Malta, Myanmar, Netherlands, New Caledonia, New Zealand, Norway, Peru, Poland, Portugal, Romania, Saudi Arabia, Singapore, Slovakia, Slovenia, Spain, Sweden, Switzerland, Thailand, Turkey, United Kingdom, United States, Viet Nam
注意事項	電波の利用にはそれぞれの国や地域の法律または規制に基づいた許認可が必要です。認可された国と地域以外で使用した場合は、違反となり罰せられるおそれがあります。
