電灯スイッチの絶縁チェック方法

概要

絶縁抵抗計を使って電灯スイッチが正しく接続されているかチェックできます。

ポイント

電灯工事が終わり通電する前に電灯系の絶縁状態をチェックします。
電灯スイッチから電灯までの経路の絶縁状態をチェックできます。

測定方法

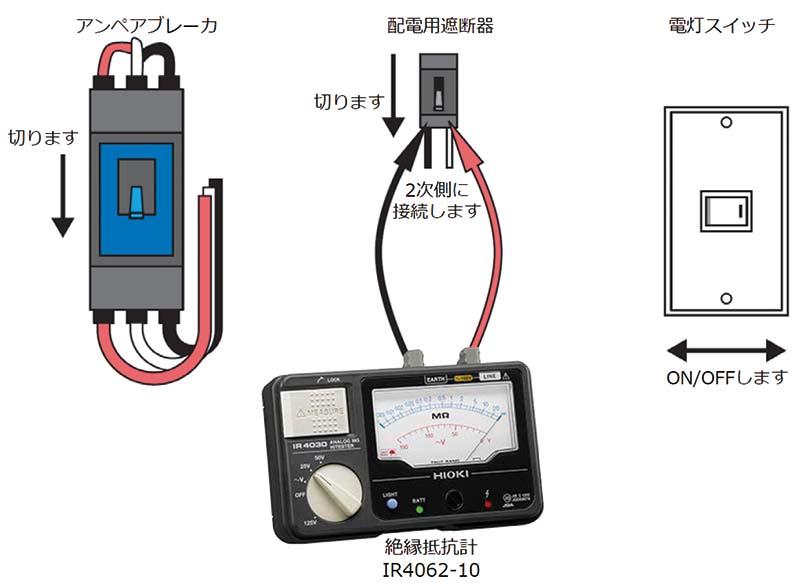

  • 1.アンペアブレーカ、電灯系の配線用遮断器を切ります。
  • 2.絶縁抵抗計を配線用遮断器に接続します。
  • 3.125 V(100 V)の試験電圧を出力します。
  • 4. 電灯スイッチがOFF のとき絶縁状態が良好であることを確認します。
  • 5.電灯スイッチをON にすると抵抗値がゼロ付近(電灯の負荷抵抗分)になることを確認します。
  • 6.もしOFF のとき低い抵抗値を示せば絶縁不良、接続ミスが考えられます。もしON のとき高い抵抗を示せば接続ミスが考えられます。
