絶縁抵抗計 IR4051
手軽に使える, 本体一体型のハードケースタイプ
製品紹介ムービー
特長
- JIS認証の5レンジ絶縁抵抗計
- 安定した表示と高速測定、コンパレータ判定結果応答時間0.8秒
- コンクリート上1 mからの落下に耐える耐衝撃設計
- 暗い現場での作業効率をアップする、高輝度白色LED照明、手元を照らすライト付きのテストリード(IR4051-11に標準付属)
- 200 mAによる導通チェック機能
- ACのほか、電気自動車等に役立つDC電圧測定機能
- CAT III 600 V
形名(発注コード)

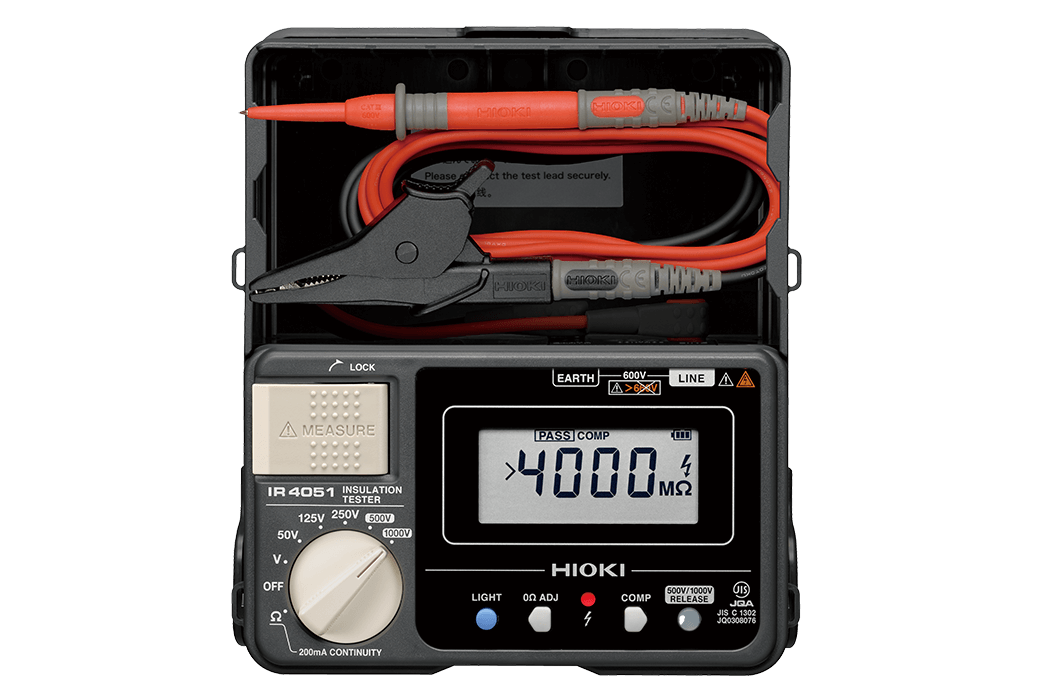

IR4051-10 | テストリードL9787付属 | ¥30,800(税込 ¥33,880) |
---|---|---|

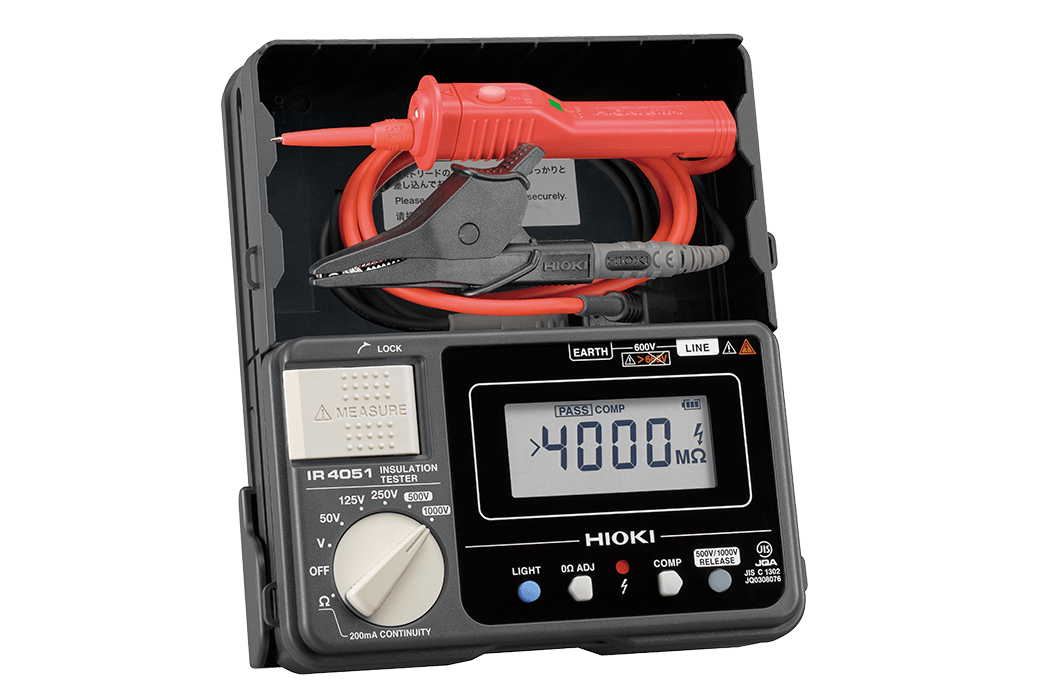

IR4051-11 | スイッチ付きリードセットL9788-11付属 | ¥35,200(税込 ¥38,720) |
デジタル絶縁抵抗計の基本的な使い方
配電盤の絶縁抵抗測定の流れに沿って、レンジの選び方や絶縁抵抗計の使い方を説明します。
※使用している絶縁抵抗計はIR4052
比較判定機能を使えば測定結果を良否判定
基準値を設定すると基準値以上をPASS(良)、
基準値未満をFAIL(否)と判定します。
FAIL(否)判定の場合、「ピー」という連続音と
表示画面の赤色点灯でお知らせします。
その為、良否の結果を一目で確認できます。

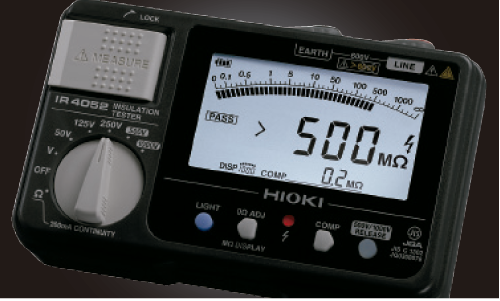

※画像はIR4052
現場で安心の頑丈設計
コンクリート上1mからの落下に耐えるドロッププルーフ設計で
現場での使用にも安心です。
操作性抜群の測定スイッチ
親指だけで操作が可能です。
スイッチを押して単発測定、スイッチを起こせば連続での測定が可能です。
※画像はアナログ式絶縁抵抗計
表示部にバックライト搭載、暗所で読取りやすい
※画像はIR4052
リードで測定の開始と停止をリモート操作
スイッチ付きリードを使用すれば、リードで測定の開始と停止が可能です。
手元を照らすライトも付いているので、暗所での作業に便利です。
200 mA接地線導通チェック機能
道路運送車両の保安基準に沿ったEV、HEVの間接接触保護試験や、建築電気設備に関するJIS C 60364の保護導体の抵抗測定ができます。
基本仕様
定格測定電圧 | DC 50 V | DC 125 V | DC 250 V | DC 500 V | DC 1000 V |
---|---|---|---|---|---|
有効最大表示値 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
確度 第一有効測定範囲MΩ |
±4% rdg. 0.200〜10.00 |
±4% rdg. 0.200〜25.0 |
±4% rdg. 0.200〜50.0 |
±4% rdg. 0.200〜500 |
±4% rdg. 0.200〜1000 |
定格測定電圧を維持できる下限抵抗 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
過負荷保護 | AC 600 V (10s) | AC 660 V (10s) | |||
直流電圧レンジ | 4.2V (0.001V分解能)〜600V (1V分解能), 4レンジ, 確度: ±1.3%rdg. ±4 dgt., 入力抵抗100 kΩ以上 | ||||
交流電圧レンジ | 420V (0.1V分解能)/600V (1V分解能), 2レンジ, 50/60 Hz, 確度: ±2.3%rdg. ±8 dgt., 入力抵抗100 kΩ以上, 平均値整流実効値指示 | ||||
低抵抗レンジ | 接地線導通チェック用, 10 Ω (0.01 Ω分解能)〜1000 Ω (1 Ω分解能), 3レンジ, 基本確度: ±3%rdg. ±2 dgt., 測定電流: 200mA以上 (6 Ω以下のとき) | ||||
表示 | 半透過型FSTN液晶, バックライト | ||||
応答時間 | コンパレータ判定結果応答時間: 約0.8秒 ※当社規定の条件にて | ||||
機能 | 活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ | ||||
適合規格 | JIS C1302: 2018 | ||||
電源 | 単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (当社規定の条件にて) | ||||
寸法・質量 | 159 W × 177 H × 53 Dmm, 600 g (電池含む, テストリード含まず) | ||||
付属品 IR4051-10 |

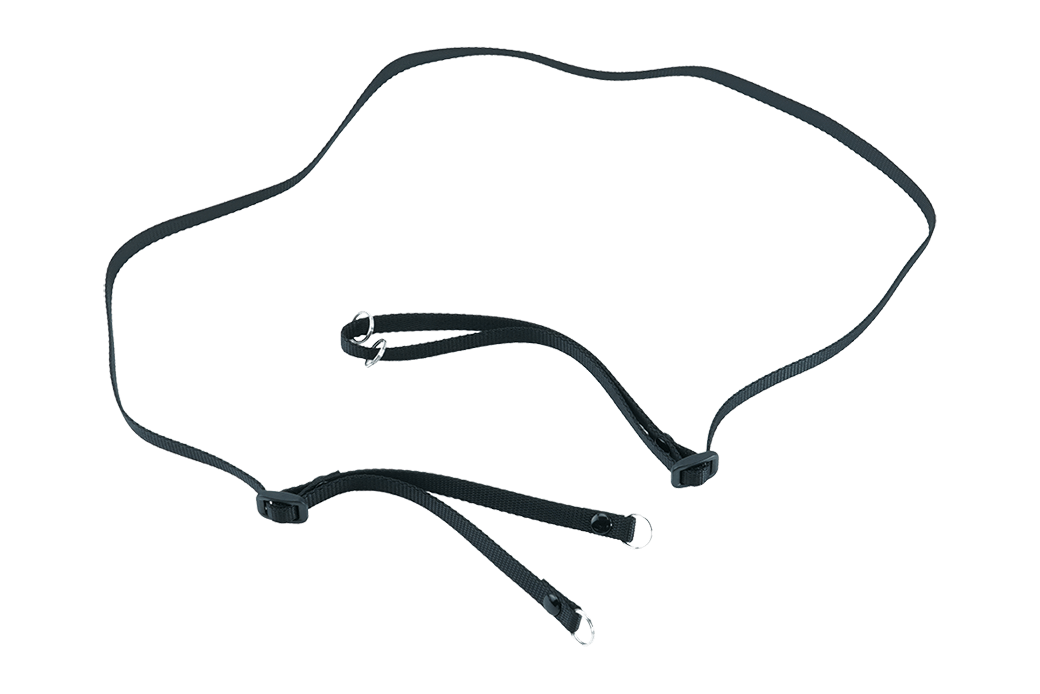

テストリードL9787 ×1 , 首掛けストラップ ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 |
||||
付属品 IR4051-11 |
スイッチ付きリードセットL9788-11 ×1 , 首掛けストラップ ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 |
L9788オプション (4)
※L9788-11はスイッチ付き、IR40xx-11に標準付属
※L9788-11専用オプション

¥6,000(税込 ¥6,600)
LEDライト付, (本体に判定機能がある場合のみ動作)コンパレータ表示器, 1.2 m

¥8,000(税込 ¥8,800)
ライン側スイッチ付きL9788-10/ アース側リード/ ワニ口クリップとのセット, 1.2 m

¥1,400(税込 ¥1,540)
L9788/L9788-10先端交換用, ピン長35mm/φ 3.2mm

¥1,400(税込 ¥1,540)
ブレーカ端子チェック用, L9788-10先端に装着, 65mm/ φ 2.6mm
L9787オプション (2)
※L9787はスイッチなし、IR40xx-10に標準付属
※L9787専用オプション

¥2,600(税込 ¥2,860)
ワニ口クリップセット, 1.2 m

¥1,200(税込 ¥1,320)
ブレーカ端子チェック用, L9787先端に装着, 48 mm/ φ 2.6 mm

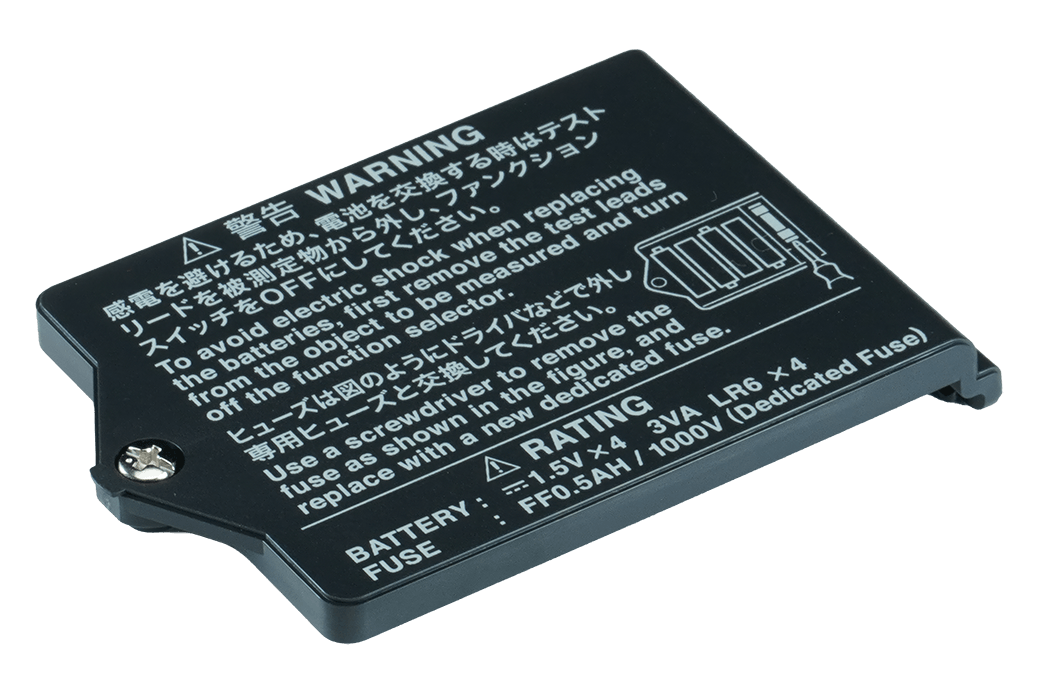

共通オプション (2)

¥1,800(税込 ¥1,980)
交換用ヒューズ (0.5 A/1000 V, 2本セット)

¥3,700(税込 ¥4,070)
測定コード先端に装着, 黒1個, φ11 mm
