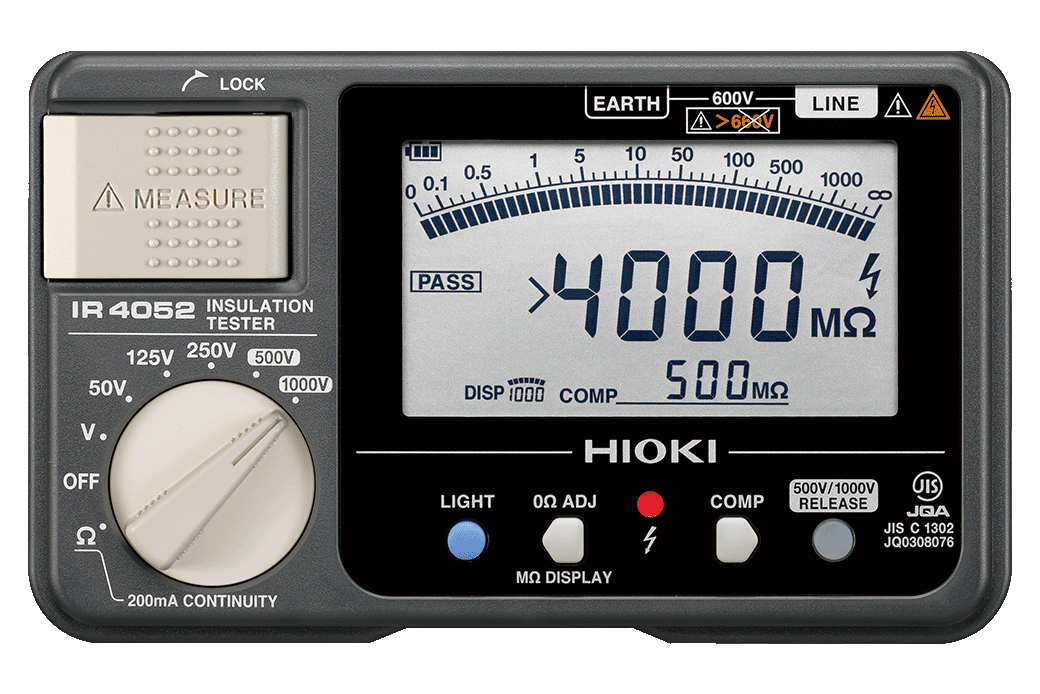

絶縁抵抗計 IR4052

特長

JIS認証の5レンジ絶縁抵抗計
パッと判定、一目で確認！コンパレータ機能を搭載（比較判定機能）
安定した表示と高速測定、コンパレータ判定結果応答時間0.3秒
暗い現場での作業効率をアップする、高輝度白色LED照明
200 mAによる導通チェック機能
ACのほか、電気自動車等に役立つDC電圧測定機能
CAT III 600 V

形名（発注コード）

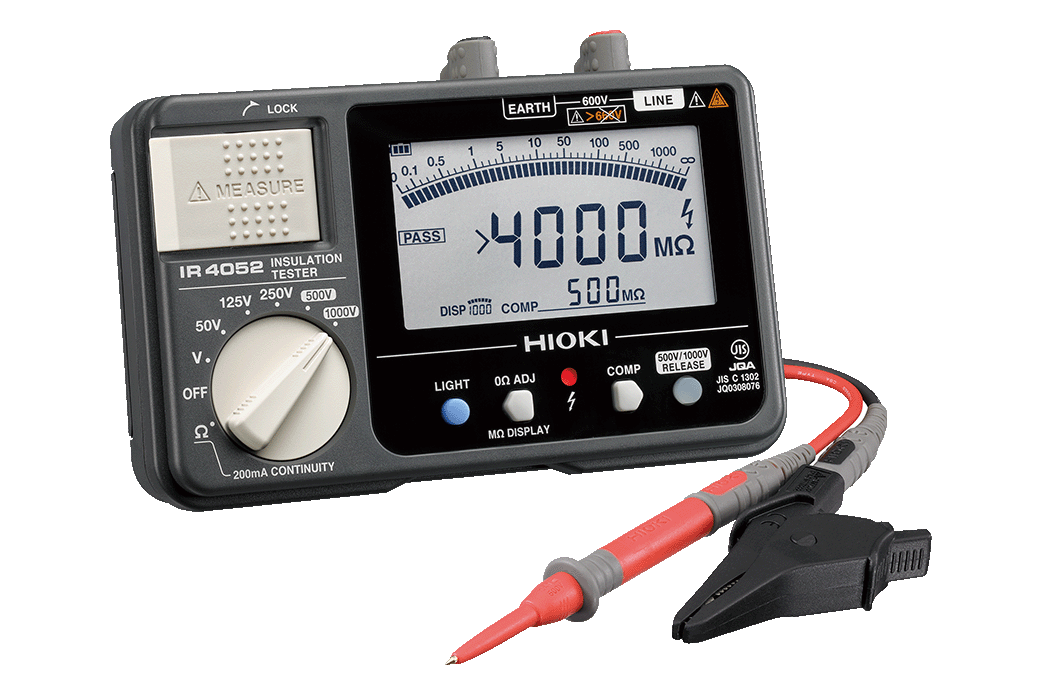

IR4052-10	テストリードL9787付属	廃止

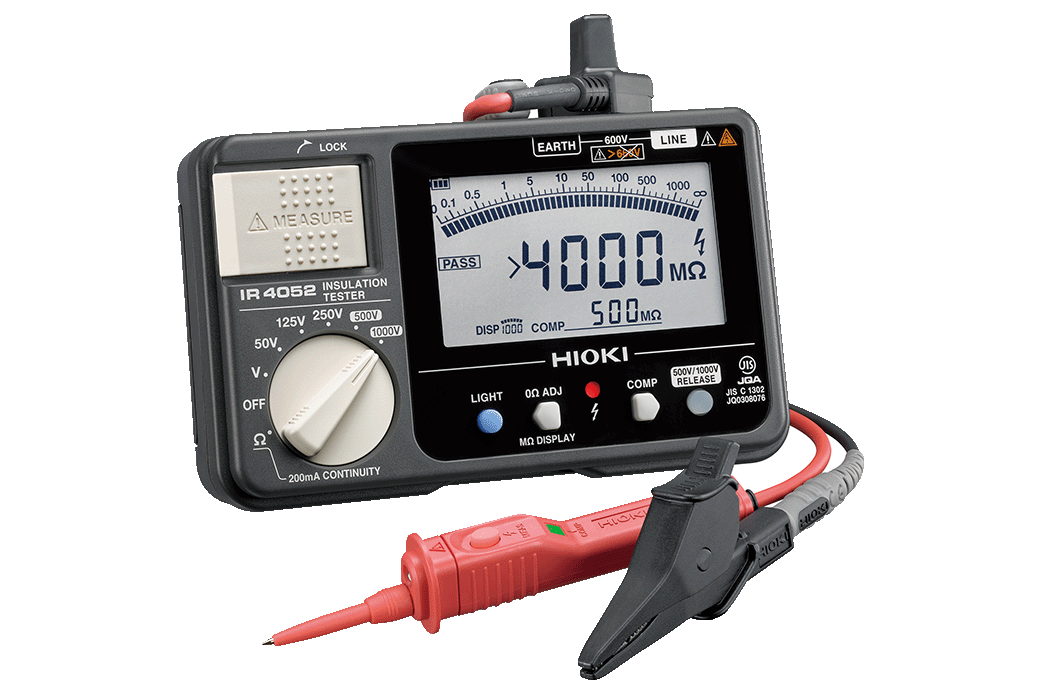

IR4052-11	スイッチ付きリードセットL9788-11付属	廃止

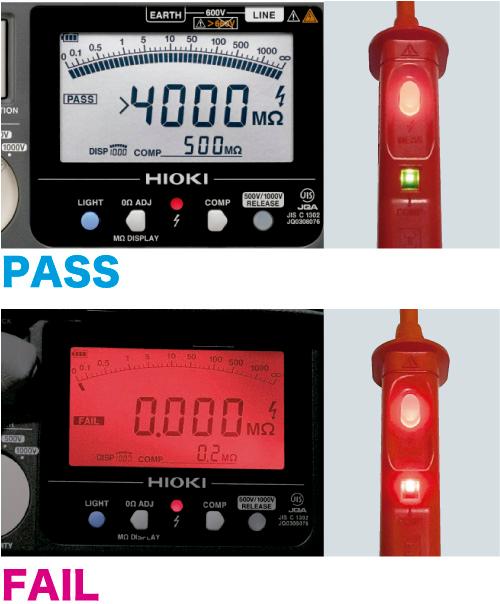

比較判定機能を使えば測定結果を良否判定

基準値を設定すると基準値以上をPASS（良）、基準値未満をFAIL（否）と判定します。

FAIL（否）判定の場合、「ピー」という連続音と表示画面の赤色点灯でお知らせします。
そのため、良否の結果を一目で確認できます。

現場で安心の頑丈設計

コンクリート上１mからの落下に耐えるドロッププルーフ設計で、現場での使用にも安心です。

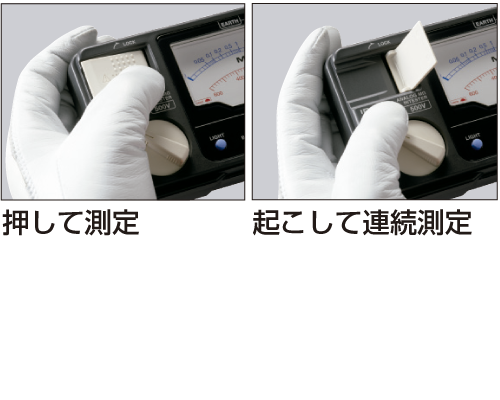

操作性抜群の測定スイッチ

親指だけで操作ができます。
スイッチを押して単発測定、スイッチを起こせば連続での測定ができます。

※画像はアナログ式絶縁抵抗計

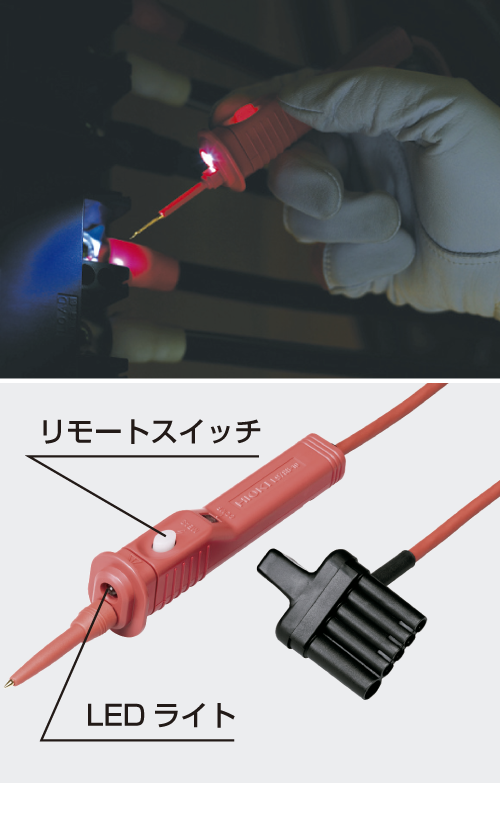

リードで測定の開始と停止をリモート操作

スイッチ付きリードを使用すれば、リードで測定の開始と停止ができます。
手元を照らすライトも付いているので、暗所での作業に便利です。

200 mA接地線導通チェック機能

道路運送車両の保安基準に沿ったEV, HEVの間接接触保護試験や、建築電気設備に関する JIS C 60364 の保護導体の抵抗測定ができます。

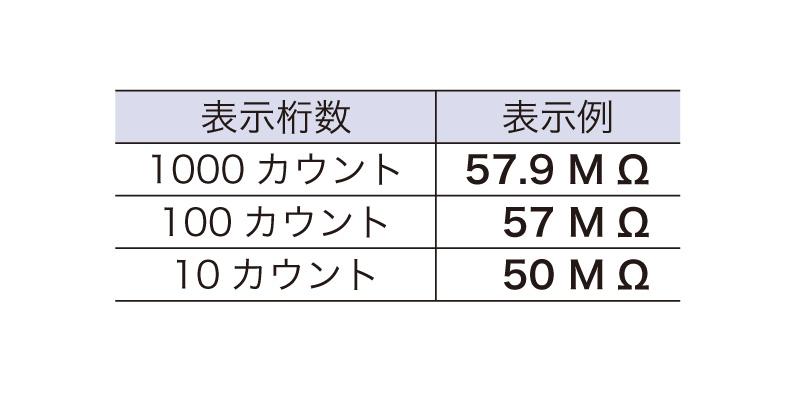

桁数切替で表示値を安定させ、読取りやすく

絶縁物の絶縁抵抗値はそれ自体が不安定なものです。
表示値の下位の桁のふらつきが気になる場合に、表示桁数の切り替えを行うことで作業効率を上げることができます。

基本仕様

確度保証期間 1年

定格測定電圧	DC 50 V	DC 125 V	DC 250 V	DC 500 V	DC 1000 V
有効最大表示値	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
確度第一有効測定範囲 MΩ	±4% rdg. 0.200〜10.00	±4% rdg. 0.200〜25.0	±4% rdg. 0.200〜50.0	±4% rdg. 0.200〜500	±4% rdg. 0.200〜1000
定格測定電圧を維持できる下限抵抗	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
過負荷保護	AC 600 V (10s)				AC 660 V (10s)
直流電圧レンジ	4.2 V (0.001 V分解能)〜600 V (1 V分解能), 4レンジ, 確度: ±1.3%rdg. ±4 dgt., 入力抵抗100 kΩ以上
交流電圧レンジ	420 V (0.1 V分解能)/600 V (1 V分解能), 2レンジ, 50/60 Hz, 確度: ±2.3%rdg. ±8 dgt., 入力抵抗100 kΩ以上, 平均値整流実効値指示
低抵抗レンジ	接地線導通チェック用, 10 Ω (0.01 Ω分解能)〜1000 Ω (1 Ω分解能), 3レンジ, 基本確度: ±3%rdg. ±2 dgt., 測定電流: 200mA以上 (6 Ω以下のとき)
表示	半透過型FSTN液晶, バックライト, バーグラフ
応答時間	コンパレータ判定結果応答時間: 約0.3秒 ※当社規定の条件にて
機能	絶縁抵抗の桁数切替, 1分値の表示, 活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ
適合規格	JIS C1302: 2018
電源	単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (当社規定の条件にて)
寸法・質量	152 W × 92 H × 40 Dmm, 440 g (電池含む, テストリード含まず)
付属品 IR4052-10	テストリードL9787 ×1 , 携帯用ケースC0100 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4
付属品 IR4052-11	スイッチ付きリードセットL9788-11 ×1 , 携帯用ケースC0100 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4
