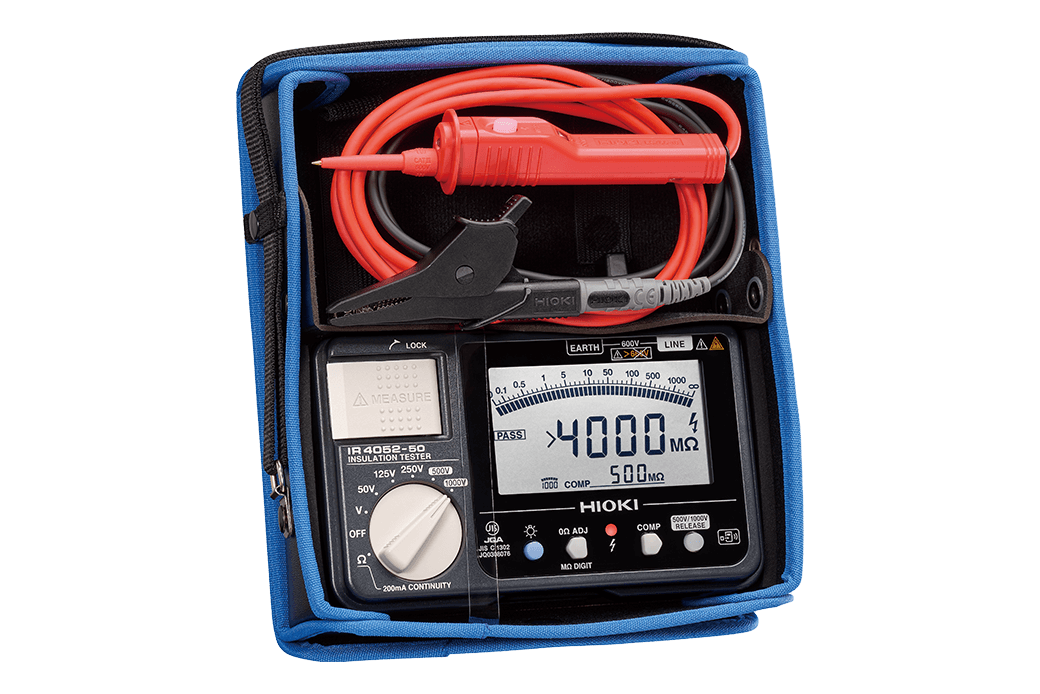

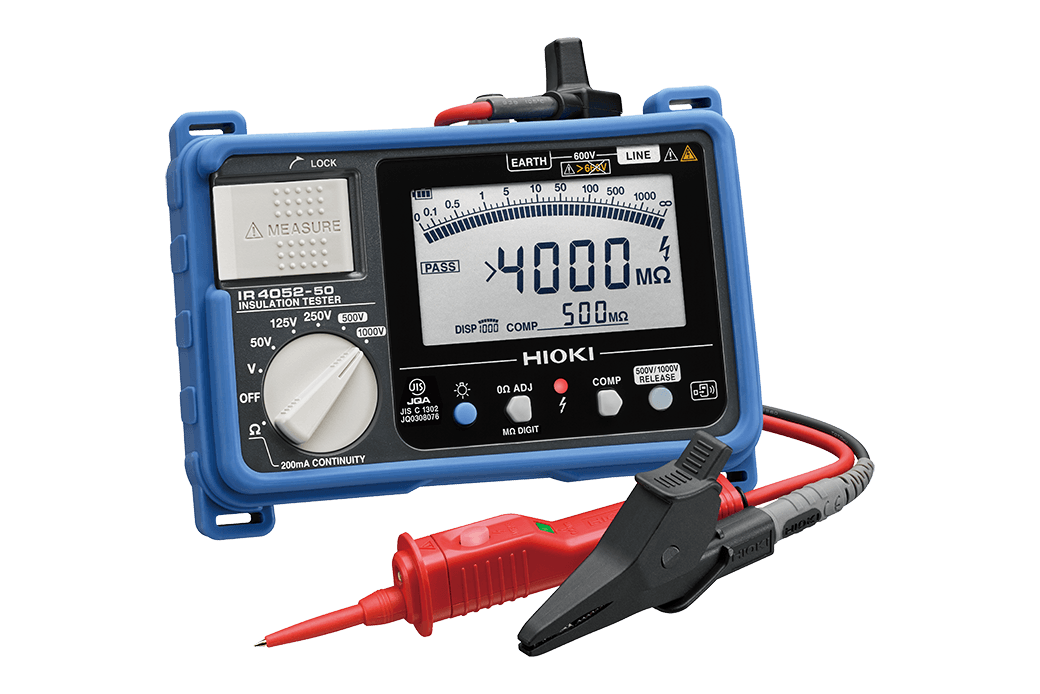

絶縁抵抗計 IR4052-50, IR4052-51
パッと判定 一目でわかる！ コンパレータ機能搭載の高速タイプ
-
-
Z3210装着時 -
-
-
特長
- ワイヤレス化に対応！スマホやタブレットに測定値を転送 (ワイヤレスアダプタ Z3210 接続時)
- 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 接続時)
- JIS認証の5レンジ絶縁抵抗計

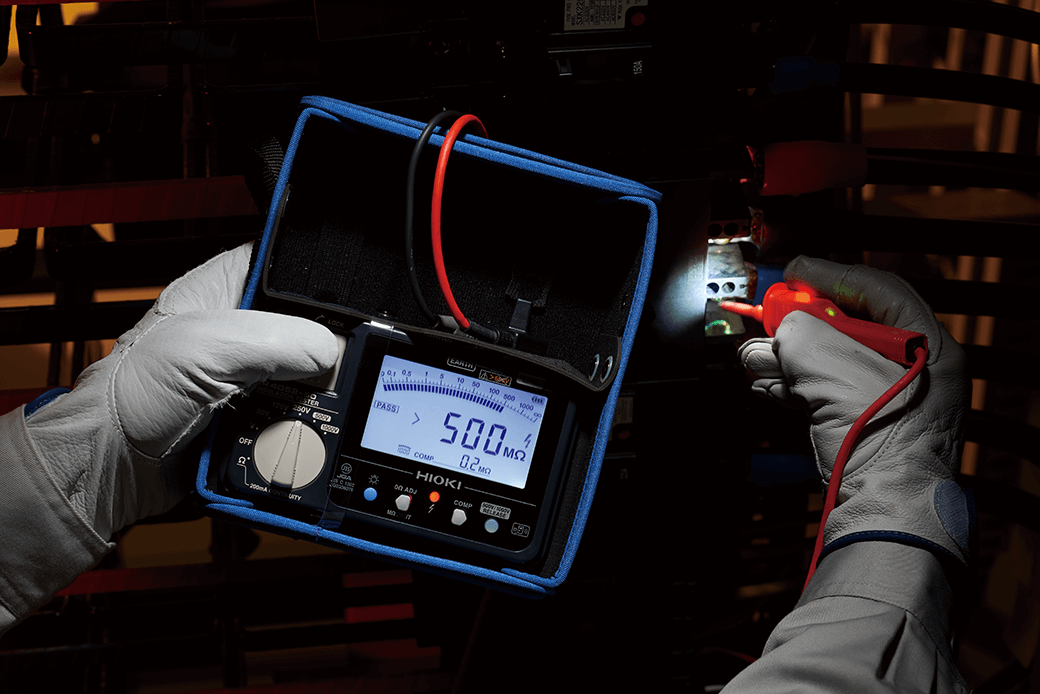

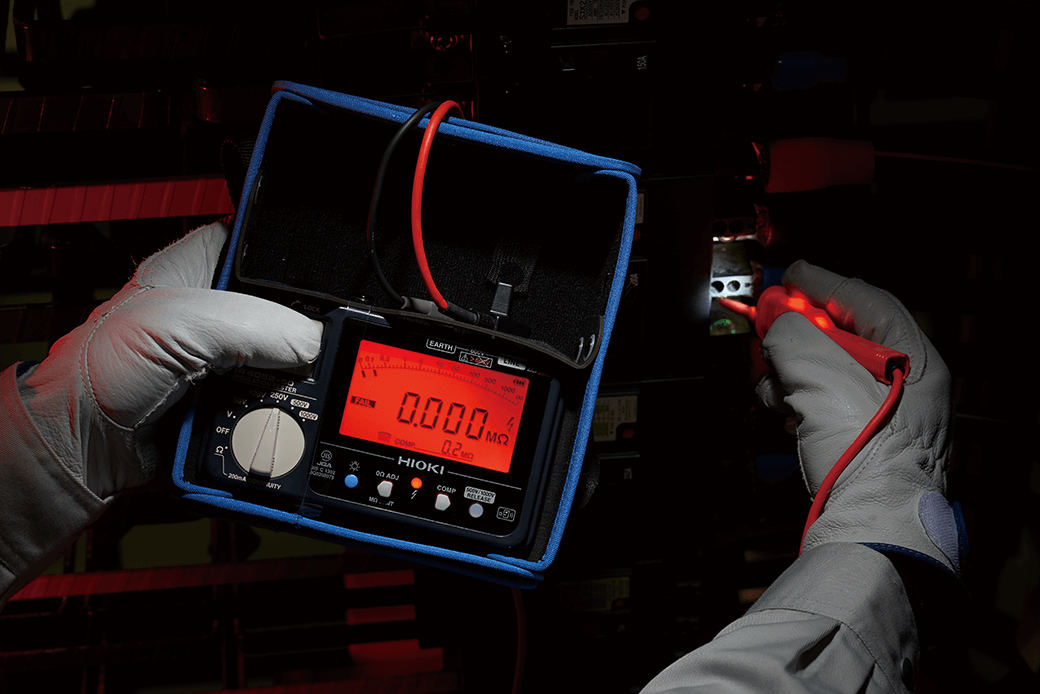

- パッと判定、一目で確認！コンパレータ機能を搭載（比較判定機能）
- 安定した表示と高速測定、コンパレータ判定結果応答時間0.3秒
- 暗い現場での作業効率をアップする、高輝度白色LED照明
- 200 mAによる導通チェック機能
- ACのほか、電気自動車等に役立つDC電圧測定機能
- CAT III 600 V
形名（発注コード）
| IR4052-50 | テストリード L9787 付属 | ¥46,200（税込 ¥50,820） |
|---|---|---|
| IR4052-51 | スイッチ付きリードセット L9788-11 付属 | ¥50,600（税込 ¥55,660） |
| IR4052-91 | IR4052-51 + ワイヤレスアダプタ Z3210 のセット | ¥57,200（税込 ¥62,920） |

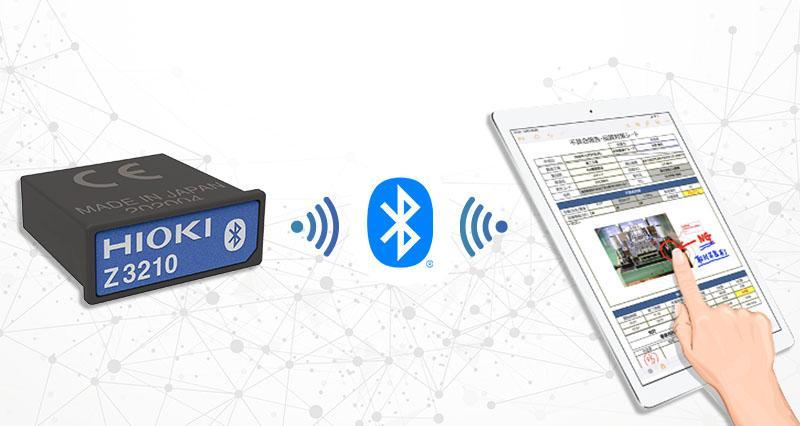

ワイヤレス化に対応 無線通信機能でさらに便利に
ワイヤレスアダプタ Z3210（オプション）に対応。
スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。
基本仕様
| 定格測定電圧 | DC 50 V | DC 125 V | DC 250 V | DC 500 V | DC 1000 V |
|---|---|---|---|---|---|
| 有効最大表示値 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 確度 第一有効測定範囲MΩ |
±4% rdg. 0.200〜10.00 |
±4% rdg. 0.200〜25.0 |
±4% rdg. 0.200〜50.0 |
±4% rdg. 0.200〜500 |
±4% rdg. 0.200〜1000 |
| 定格測定電圧を維持できる下限抵抗 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 過負荷保護 | AC 600 V (10s) | AC 660 V (10s) | |||
| 直流電圧レンジ | 4.2 V (0.001 V分解能)〜600V (1 V分解能), 4レンジ, 確度: ±1.3% rdg. ±4 dgt., 入力抵抗100 kΩ以上 | ||||
| 交流電圧レンジ | 420 V (0.1 V分解能)/600 V (1 V分解能), 2レンジ, 50 Hz/60 Hz, 確度: ±2.3% rdg. ±8 dgt., 入力抵抗100 kΩ以上, 平均値整流実効値指示 | ||||
| 低抵抗レンジ | 接地線導通チェック用, 10 Ω (0.01 Ω分解能)〜1000 Ω (1 Ω分解能), 3レンジ, 基本確度: ±3% rdg. ±2 dgt., 測定電流: 200 mA以上 (6 Ω以下のとき) | ||||
| 表示 | 半透過型FSTN液晶, バックライト, バーグラフ | ||||
| 応答時間 | コンパレータ判定結果応答時間: 約0.3秒 ※当社規定の条件にて | ||||
| 機能 | 絶縁抵抗の桁数切替, 1分値の表示, 活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ | ||||
| 適合規格 | JIS C1302: 2018 | ||||
| 電源 | 単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (当社規定の条件にて) | ||||
| 寸法・質量 | 152 W × 92 H × 40 Dmm, 440 g (電池含む, テストリード含まず) | ||||
| 付属品 IR4052-50 |
テストリードL9787 ×1 , 携帯用ケースC0108 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 | ||||
| 付属品 IR4052-51 |
スイッチ付きリードセットL9788-11 ×1 , 携帯用ケースC0108 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 | ||||
L9787オプション (6)
※L9787はスイッチなし、IR4052-50標準付属
※L9787専用オプション
¥2,000（税込 ¥2,200）
1.2 m, 各種装着物のベース用
¥2,000（税込 ¥2,200）
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V
¥2,600（税込 ¥2,860）
ワニ口クリップセット, 1.2 m
¥1,200（税込 ¥1,320）
ブレーカ端子チェック用, L9787先端に装着, 48 mm/ φ 2.6 mm
¥3,700（税込 ¥4,070）
測定コード先端に装着, 赤1個, φ11 mm
¥3,700（税込 ¥4,070）
測定コード先端に装着, 黒1個, φ11 mm
L9788オプション (5)
※L9788-11はスイッチ付き、IR4052-51に標準付属
※L9788-11専用オプション
¥6,000（税込 ¥6,600）
LEDライト付, (本体に判定機能がある場合のみ動作)コンパレータ表示器, 1.2 m
¥8,000（税込 ¥8,800）
ライン側スイッチ付きL9788-10/ アース側リード/ ワニ口クリップとのセット, 1.2 m
¥1,400（税込 ¥1,540）
L9788/L9788-10先端交換用, ピン長35mm/φ 3.2mm
¥1,400（税込 ¥1,540）
ブレーカ端子チェック用, L9788-10先端に装着, 65mm/ φ 2.6mm
¥3,700（税込 ¥4,070）
測定コード先端に装着, 黒1個, φ11 mm

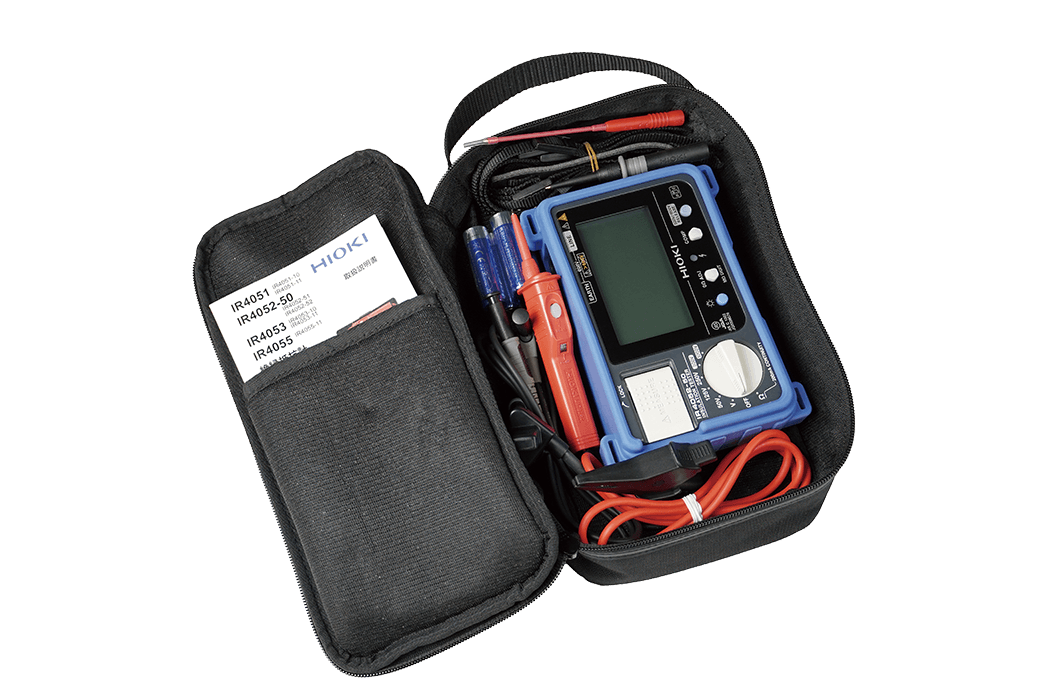

携帯用ケース (1)
※C0108は標準付属品
¥5,000（税込 ¥5,500）
スマートフォン/タブレット連携 (1)
その他 (1)
¥1,800（税込 ¥1,980）
交換用ヒューズ (0.5 A/1000 V, 2本セット)
