Earth Tester ANALOG FT3151
Penguji Ground Resistance Klasik Menggunakan Metode 3 Kutub dengan Sistem Penggulungan Kabel Mudah
Pembumian atau grounding peralatan listrik sangat penting untuk menjaga keselamatan, melindungi nyawa, serta mencegah kerusakan peralatan. FT3151 Analog EarthTester menggunakan sistem diferensial fasa AC untuk mengukur resistansi pembumian, yang memastikan bahwa pengukuran yang akurat tidak terpengaruh oleh voltase pembumian dan resistansi pembumian tambahan. Penggulung kabel inovatif baru memudahkan pembersihan.
CAT II 300 V
Fitur Utama
- Metode tiga elektroda, Metode dua elektroda (Pengukuran Sederhana)
- Rentang pengukuran lebar untuk 0 hingga 1150 Ω, berdasarkan standar EN
- Frekuensi pengukuran yang dapat dialihkan untuk mengurangi efek harmonisa catu daya
- Penyiapan yang jauh lebih cepat: Dilengkapi dengan batang pembumian dan penggulung kabel yang lebih baik
Spesifikasi dasar
Untuk memastikan keamanan, gunakan Test Lead L9787 opsional saat melakukan pengukuran menggunakan metode dua elektroda.
Sistem pengukuran | Metode potensiometer AC, Metode tiga elektroda/metode dua elektroda (dapat dialihkan) Frekuensi pengukuran: 575 Hz/ 600 Hz arus pengukuran : Metode tiga elektroda: 15 mA rms atau kurang; Metode dua elektroda: rms 3 mA atau kurang Tegangan rangkaian terbuka: 50 V AC rms atau kurang |
|||||
---|---|---|---|---|---|---|
Rentang pengukuran | 10 (0 hingga 11.5 ) | 100 (0 hingga 115 ) | 1000 (0 hingga 1150 ) | |||
Deviasi Nominal | ±0,25Ω | ±2,5 Ω | ±25 Ω | |||
Fungsi | Pemeriksaan resistansi pembumian bantu S (P)/ H(C) | |||||
Pengukuran potensial bumi | 0 hingga 30 V, Deviasi Nominal: ±3,0 % fs | |||||
Sumber Daya listrik | LR6 (AA) Baterai alkaline ×6, 1100 kali pengoperasian (pada pengukuran 30 detik/ siklus istirahat 30 detik) | |||||
Dimensi dan massa | 164 mm (6,46 inci)L × 119 mm (4,69 inci)T × 88 mm (3,46 inci)T, 760 g (26,8 oz) | |||||
Aksesoris yang termasuk | Auxiliary Earthing Rod L9840 (2 buah set) ×1, Kabel pengukur L9841 (klip buaya, hitam 4 m (13,12 kaki)), Kabel Pengukuran L9842-11 (kuning 10 m (32,81 kaki), dilengkapi penggulung), Kabel Pengukuran L9842 -22 (merah 20 m (65,62 ft), dilengkapi dengan penggulung) ×1, LR6 (AA) baterai Alkaline ×6, Tas Alat C0106 ×1, Instruksi manual ×1 |
Included accessories (5)
Tipe lembut, termasuk kompartemen untuk pilihan
2 buah set, baja tahan karat, panjang 270 mm (10,62 inci), 6 mm (0,24 inci)
Klip buaya hitam, panjang 4 m (13,12 kaki)
Kuning, 10 m (32,81 kaki), dilengkapi penggulung
Merah, 20 m (65,62 kaki) , dilengkapi dengan penggulung
Options (6)
L9844: untuk papan terminal pembumian, L9787: untuk metode dua elektroda, hanya digunakan di dalam ruangan
Dibundel dengan klip buaya, panjang 1,2 m (3,94 kaki)
Kuning, panjang 50 m (164,06 kaki), dilengkapi penggulung kabel datar

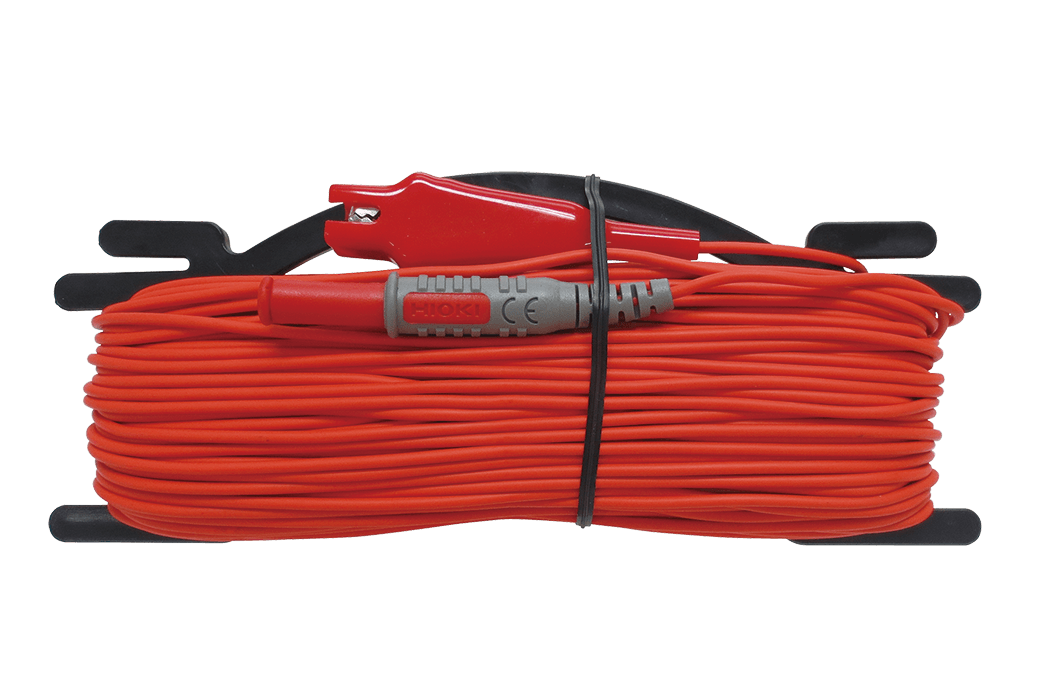

Merah, panjang 50 m (164,06 kaki), dilengkapi penggulung kabel datar
Merah/kuning/hitam panjang 1,2 m (3,94 kaki)
Set dua, 30 cm (11,81 inci) × 30 cm (11,81 inci)
