デジタルマルチメータ DT4282
最高級デジタルマルチメータ! 高確度と高速応答を両立、
端子シャッター搭載の安全設計
-
-
-
-
オプション
-
-
使い方・機能 紹介ムービー
DT4280シリーズ・デジタルテスターの使い方や特長的機能を紹介したムービーです。
HIOKIのテスターは安全にかつスピーディーなプロの電気技師の作業をサポートします。
特長
- 60000カウントの5桁表示、高分解能測定
- DC V基本確度±0.025%、AC V 20 Hz〜100 kHzの広帯域
- ローパスフィルタで高調波カット (インバータの基本波成分測定)
- DC+ACV測定、温度測定、C測定、周波数測定など多機能を搭載
- 端子シャッター機構 (テストリードの誤挿入防止)
- 直接入力で10 Aまで測定 (DT4282のみ)
- 電圧と周波数が同時に見れるデュアルディスプレイ
- 表示バックライト、赤色バックライトによる過入力警告
- PC計測に対応するUSB通信機能(オプション使用)
- CAT IV 600 V, CAT III 1000 V
形名(発注コード)
DT4282 | 5桁表示/10A端子搭載 | ¥60,000(税込 ¥66,000) |
---|
研究開発用途に最適、デジタルマルチメーターの決定版
HIOKIのデジタルマルチメータシリーズにおける最上位クラス「ハイエンドモデルDT4280シリーズ」

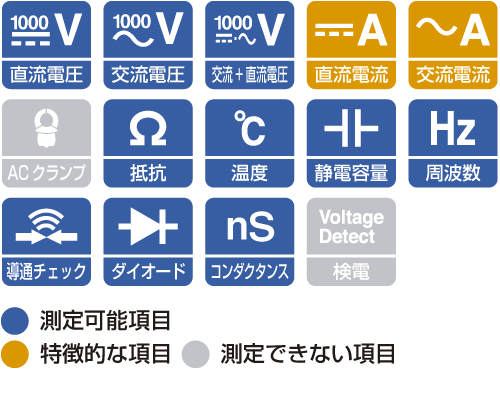

DT4282は研究開発での使用を考え多彩な測定項目を搭載しています。
・直流電流 600.00μA / 6000.0μA / 60.000mA / 600.00mA /6.0000A / 10.000A
・交流電流 600.00μA / 6000.0μA / 60.000mA / 600.00mA /6.0000A / 10.000A
・コンダクタンス 600.00nS

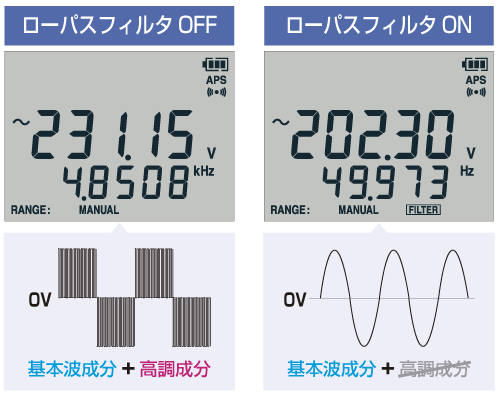

高調波成分をカットし、インバータ2次側の出力電圧を正確に測定
ローパスフィルタ機能を使用すれば、高調波成分をカットし、基本波だけを正確に測定する事ができます。

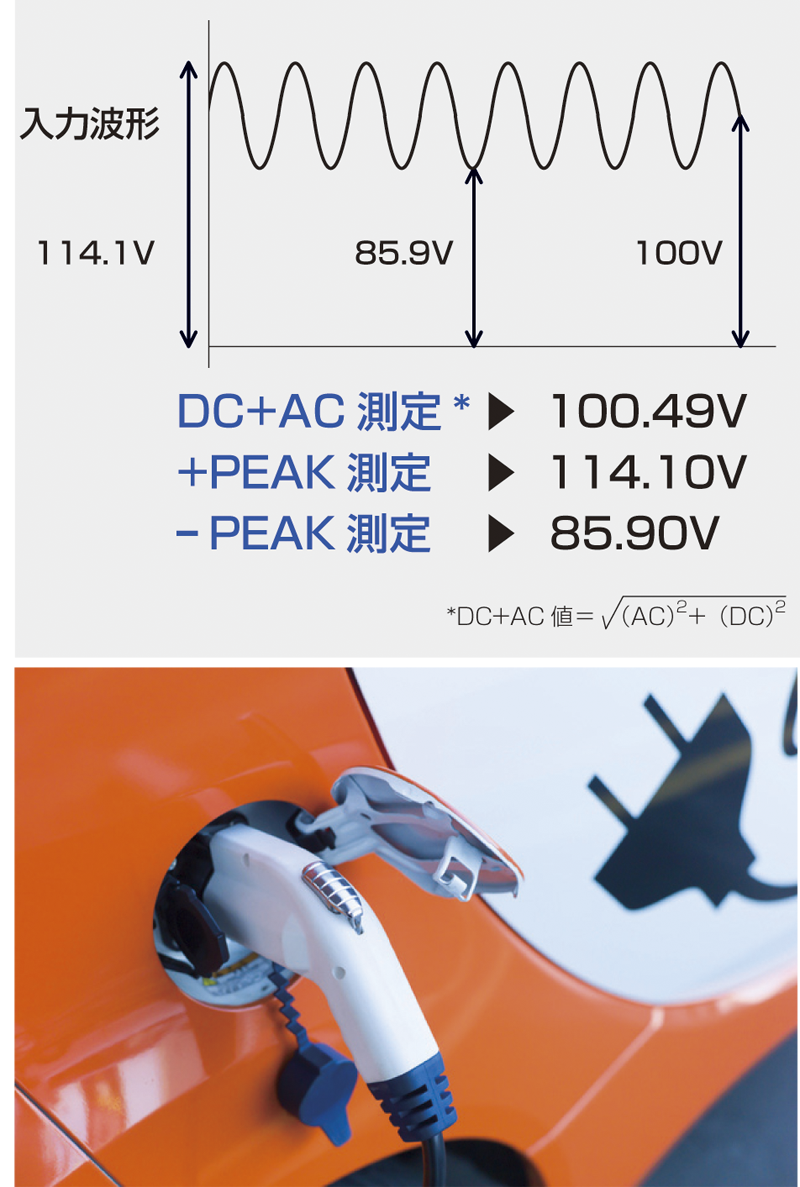

直流給電システムのリップル電圧を測定
PEAK値測定と直流+交流電圧測定を使用すれば、直流信号に重畳したリップル電圧を測定する事ができます。

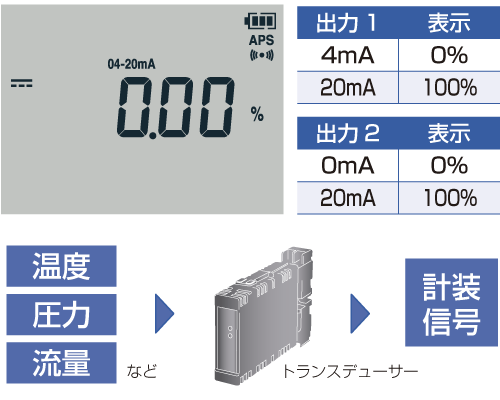

計装信号4-20mAを%に換算して表示
トランスデューサーなどによって変換した温度、圧力、流量などの計装信号4-20mA/0-20mAを%に換算して表示できます。

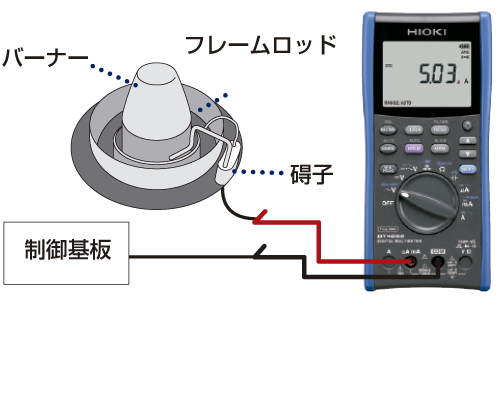

DC600.00μAレンジでガス燃焼装置の微小電流を測定
バーナーのフレーム電流のような微小電流を正確に測定できます。

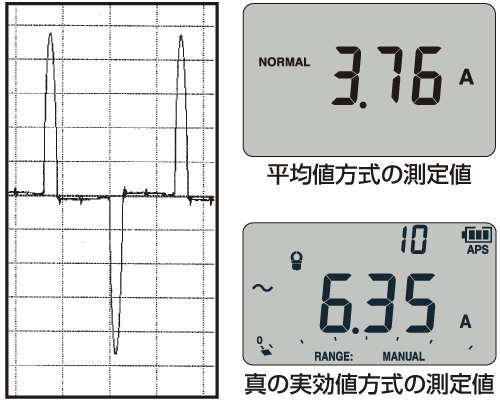

歪んだ波形も正確に測定出来る、真の実効値測定
デジタルマルチメータの測定方式には、平均値方式と真の実効値方式の2つがあります。
歪んでいる事が多い電流波形では測定方式によって測定結果が大きく異なります。
正確な測定には真の実効値方式の測定器を使用する必要があります。
測定データをパソコンに移行、確認・保存が可能
オプションの通信パッケージDT4900-01を使用しPCと接続すれば、測定器に内部保存したデータのグラフ表示や測定中にリアルタイムで結果をPCに表示できます。
また、表示した測定値をそのまま保存(テキスト形式)する事もできます。
※PCと測定器本体は光通信により電気的に絶縁されているため、安全に測定できます。
国内設計・製造、安心の3年保証
HIOKIのデジタルマルチメータは開発・設計・製造、全ての工程を長野県にある国内本社で行っています。業界トップレベルの技術力で高品質の製品をお届けします。
安全な測定には測定場所に合った測定器が必要です
測定器を安全に使用するために、IEC61010では測定カテゴリとして、使用する場所により安全レベルの基準をCATⅡ〜CATⅣで分類しています。
安全レベルを満たさない測定器で測定を行うと電気事故につながります。
基本仕様
DMMの確度について
DMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください。
直流電圧レンジ | 60.000 mV〜1000.0 V, 6レンジ, 基本確度: ±0.025 % rdg. ±2 dgt. | |||||
---|---|---|---|---|---|---|
交流電圧レンジ(*1) | 60.000 mV〜1000.0 V, 6レンジ, 周波数特性: 20 Hz〜100 kHz 基本確度 45 - 65 Hz : ±0.2 % rdg. ±25 dgt. (実効値整流, クレストファクタ3以下) |
|||||
直流+交流電圧レンジ*(*1) | 6.0000 V〜1000.0 V, 4レンジ, 周波数特性: 20 Hz〜100 kHz 基本確度 45 - 65 Hz : ±0.3 % rdg. ±30 dgt. (実効値整流, クレストファクタ3以下) |
|||||
抵抗レンジ | 60.000 Ω〜600.0 MΩ, 8レンジ, 【600.00 nS, DT4282のみ】 基本確度: ±0.03 % rdg. ±2 dgt. |
|||||
直流電流レンジ | 600.00 μA〜10.000 A, 6レンジ 基本確度: ±0.05 % rdg. ±5 dgt. |
|||||
交流電流 レンジ(*1) |
600.00 μA〜10.000 A, 6レンジ 基本確度 45 - 65 Hz : ±0.6 % rdg. ±5 dgt. (実効値整流, クレストファクタ3以下) |
|||||
交流電流レンジ(*1) (ACクランプ測定) |
… | |||||
PEAK測定 | DC V測定: 信号幅4 msec以上 (単発), 1 msec以上 (繰返し) AC V, DC/AC A測定など: 信号幅1 msec以上 (単発), 250 μsec以上 (繰返し) |
|||||
静電容量レンジ | 1.000 nF〜100.0 mF, 9レンジ, 基本確度: ±1.0 % rdg. ±5 dgt. | |||||
導通チェック | 導通しきい値: 20/50/100/500 Ω, 応答時間: 10 ms以上 | |||||
ダイオードテスト | 開放電圧: 4.5 V以下, 測定電流: 1.2 mA以下, 順方向しきい値: 0.15V〜3V, 7種 | |||||
周波数レンジ | AC V, DC+AC V, AC A測定, 1 μs以上 (Duty比50%)のパルス幅にて 99.999 Hz (0.5 Hz以上)〜500.00 kHz, 5レンジ, ±0.005 % rdg. ±3 dgt. |
|||||
デシベル換算測定 | 基準インピーダンス設定 (dBm), 4 Ω〜1200 Ω, 20種 交流電圧の基準値に対するdB換算値を表示 (dBV) |
|||||
温度測定 (熱電対) |
K: -40.0〜800.0 °C 確度: ±0.5 % rdg. ±3 °C + 温度プローブ確度加算 |
|||||
その他機能 | フィルタ機能 (高調波ノイズ除去, AC600 V/1000 Vレンジ限定), 表示値ホールド, オートホールド, 最大値/最小値表示, 瞬時値 (PEAK)表示, リラティブ (相対値)表示, サンプリング設定, 測定値の内部メモリ (400データ), オートパワーセーブ, USB通信 (オプション使用), 誤挿入防止シャッター, デシベル換算, 4-20 mA パーセント換算 | |||||
表示 | 5桁液晶表示, max. 60000 dgt. | |||||
表示更新レート | 5 回/s (静電容量: 測定値により0.05〜2回/s, 温度: 1回/s) | |||||
電源 | 単3形アルカリ乾電池 (LR6) ×4, 連続使用時間: 100 h | |||||
寸法・質量 | 93W × 197H × 53D mm, 650 g (テストリードホルダ, 電池含む) | |||||
付属品 | テストリードL9207-10(*2)×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 |
- (*1)ゼロサプレス有(確度保証範囲未満の小さい入力では強制的にゼロを表示)
- (*2)2025年3月生産分より、順次L9300に切り替わります
テストリード (3)
L9207-10は標準付属品(2025年3月生産分より、順次L9300に切り替わります)

¥2,000(税込 ¥2,200)
ケーブル長 90 cm

¥3,000(税込 ¥3,300)
ケーブル長 95 cm, キャップ兼保護用フィンガーガード 一体型
テストリードオプション(L9207-10, L9300用) (2)
L9207-10 のキャップを外した状態で装着。L9300 のガードをスライドし、測定カテゴリII の状態で装着。

¥2,000(税込 ¥2,200)
DC 60 V, AC 30 V

¥2,000(税込 ¥2,200)
CAT III 300 V, CAT II 600 V
テストリードオプション(L4930用) (9)

¥2,000(税込 ¥2,200)
1.2 m, 各種装着物のベース用

¥2,600(税込 ¥2,860)
L4930/4940の長さ延長用, 1.5 m

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

¥7,400(税込 ¥8,140)
L4930/4940の先端に装着, CAT III 600V

¥7,200(税込 ¥7,920)
L4930/4940の先端に装着, CAT III 1000V

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT III 600V

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT III 600V

¥6,600(税込 ¥7,260)
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
温度測定 (1)

¥3,800(税込 ¥4,180)
K, 先端露出型, 素線径0.5 mm, センサ長80 cm, 許容差±2.5℃, -40℃〜260℃
その他 (6)

¥5,000(税込 ¥5,500)

¥20,900(税込 ¥22,990)
バッグタイプ

¥15,400(税込 ¥16,940)
Windows 10対応

¥5,800(税込 ¥6,380)
強力タイプ

¥1,800(税込 ¥1,980)
交換用ヒューズ (11 A/1000 V, 2本セット)

¥1,800(税込 ¥1,980)
交換用ヒューズ (630 mA/1000 V, 2本セット)
