デジタルマルチメータ DT4281

最高級デジタルマルチメータ! 高確度と高速応答を両立、
端子シャッター搭載の安全設計

使い方・機能 紹介ムービー

DT4280シリーズ・デジタルテスターの使い方や特長的機能を紹介したムービーです。
HIOKIのテスターは安全にかつスピーディーなプロの電気技師の作業をサポートします。

特長

  • 60000カウントの5桁表示、高分解能測定
  • DC V基本確度±0.025%、AC V20Hz〜100kHzの広帯域
  • ローパスフィルタで高調波カット (インバータの基本波成分測定)
  • クランプで大電流測定 (DT4281のみ、事故防止に10A端子なし)
  • 端子シャッター機構 (テストリードの誤挿入防止)
  • 電圧と周波数が同時に見れるデュアルディスプレイ
  • CAT IV 600 V, CAT III 1000 V

形名(発注コード)

DT4281 5桁表示/ACクランプ対応 ¥54,000(税込 ¥59,400)

電工現場に最適な安全設計、デジタルマルチメーターの決定版

HIOKIのデジタルマルチメータシリーズにおける最上位クラス「ハイエンドモデルDT4280シリーズ」
DT4281は電工現場での使用を考え安全性を追求しました。

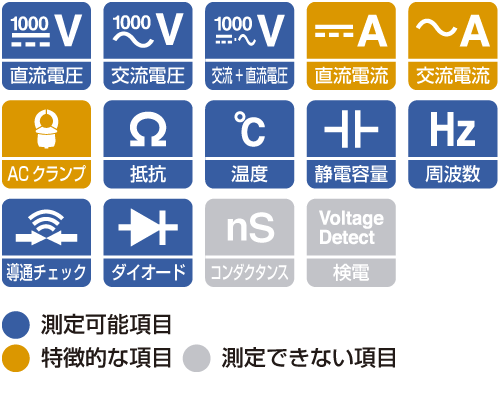

電流測定はACクランプの接続ができ、安全に測定を行う事が出来ます。

・直流電流測定 600.00μA / 6000.0μA / 60.000mA / 600.00mA
・交流電流測定 600.00μA / 6000.0μA / 60.000mA / 600.00mA
・ACクランプセンサの接続が可能

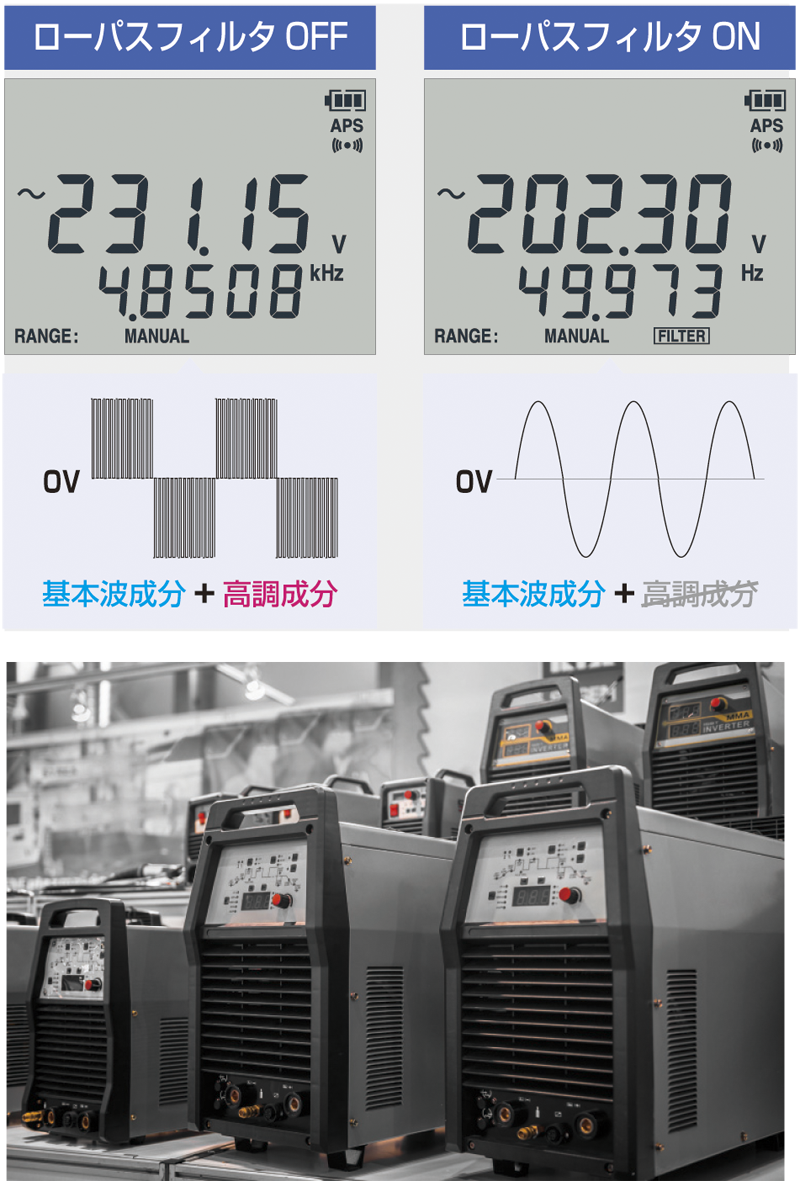

高調波成分をカットし、インバータ2次側の出力電圧を正確に測定

ローパスフィルタ機能を使用すれば、高調波成分をカットし、基本波だけを正確に測定する事ができます。

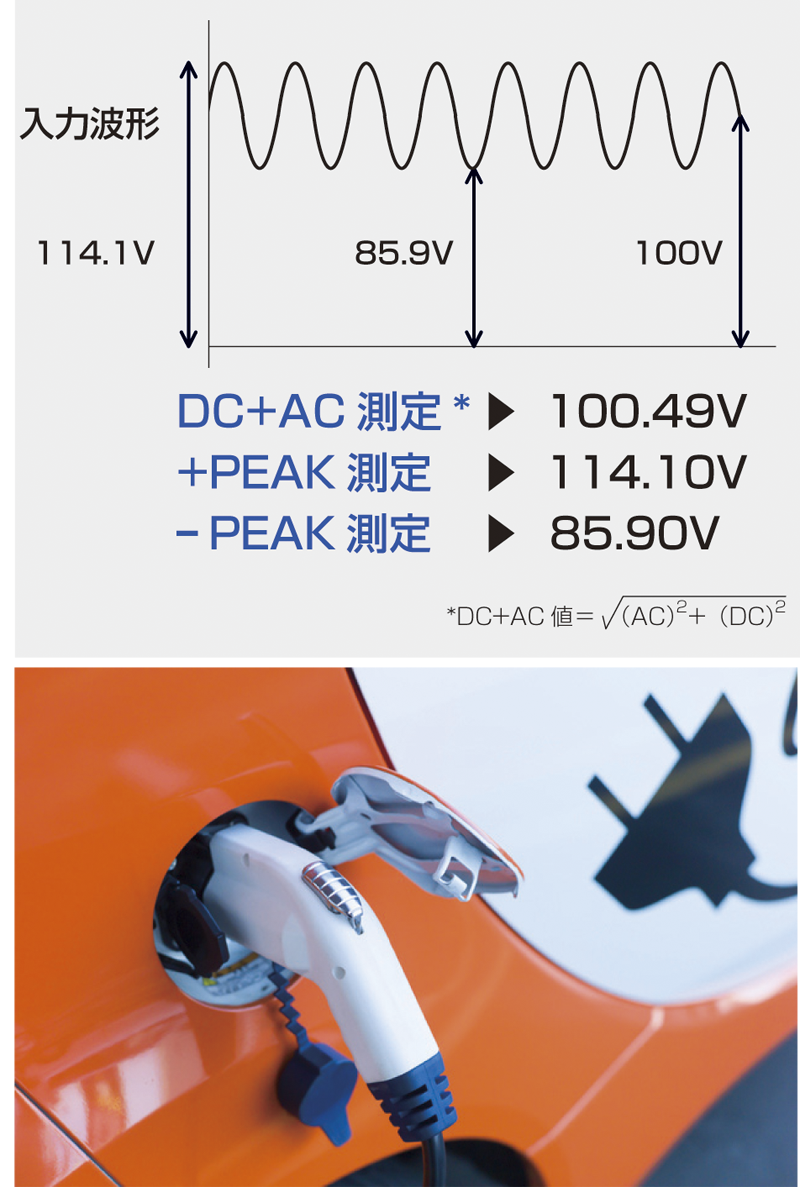

直流給電システムのリップル電圧を測定

PEAK値測定と直流+交流電圧測定を使用すれば、直流信号に重畳したリップル電圧を測定する事ができます。

計装信号4-20mAを%に換算して表示

トランスデューサーなどによって変換した温度、圧力、流量などの計装信号4-20mA/0-20mAを%に換算して表示できます。

DC600.00μAレンジでガス燃焼装置の微小電流を測定

バーナーのフレーム電流のような微小電流を正確に測定できます。

クランプセンサによる電流測定で危険の原因をなくす

電流レンジで電圧を測定した場合、短絡事故が発生します。
電流測定をクランプセンサで行う事で短絡の原因を根本からなくしました。

歪んだ波形も正確に測定出来る、真の実効値測定

デジタルマルチメータの測定方式には、平均値方式と真の実効値方式の2つがあります。
歪んでいる事が多い電流波形では測定方式によって測定結果が大きく異なります。
正確な測定には真の実効値方式の測定器を使用する必要があります。

測定データをパソコンに移行、確認・保存が可能

オプションの通信パッケージDT4900-01を使用しPCと接続すれば、測定器に内部保存したデータのグラフ表示や測定中にリアルタイムで結果をPCに表示できます。
また、表示した測定値をそのまま保存(テキスト形式)する事もできます。

※PCと測定器本体は光通信により電気的に絶縁されているため、安全に測定できます。

国内設計・製造、安心の3年保証

HIOKIのデジタルマルチメータは開発・設計・製造、全ての工程を長野県にある国内本社で行っています。業界トップレベルの技術力で高品質の製品をお届けします。

安全な測定には測定場所に合った測定器が必要です

測定器を安全に使用するために、IEC61010では測定カテゴリとして、使用する場所により安全レベルの基準をCATⅡ〜CATⅣで分類しています。
安全レベルを満たさない測定器で測定を行うと電気事故につながります。

基本仕様

確度保証期間 1年
DMMの確度について
DMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください。
直流電圧レンジ 60.000 mV〜1000.0 V, 6レンジ, 基本確度: ±0.025 % rdg. ±2 dgt.
交流電圧レンジ*1 60.000 mV〜1000.0 V, 6レンジ, 周波数特性: 20 Hz〜100 kHz
基本確度 45 - 65 Hz : ±0.2 % rdg. ±25 dgt. (実効値整流, クレストファクタ3以下)
直流+交流電圧レンジ*1 6.0000 V〜1000.0 V, 4レンジ, 周波数特性: 20 Hz〜100 kHz
基本確度 45 - 65 Hz : ±0.3 % rdg. ±30 dgt. (実効値整流, クレストファクタ3以下)
抵抗レンジ 60.000 Ω〜600.0 MΩ, 8レンジ, 【600.00 nS, DT4282のみ】
基本確度: ±0.03 % rdg. ±2 dgt.
直流電流レンジ 600.00 μA〜600.00 mA, 4レンジ
基本確度: ±0.05 % rdg. ±5 dgt.
交流電流
レンジ*1
600.00 μA〜600.00 mA, 4レンジ
基本確度 45 - 65 Hz : ±0.6 % rdg. ±5 dgt. (実効値整流, クレストファクタ3以下)
周波数特性: 20 Hz〜20 kHz (600 μA〜600 mAレンジにて)
交流電流レンジ*1
(ACクランプ測定)
10.00 A〜1000 A, 7レンジ
基本確度 40 - 65 Hz : ±0.6 % rdg. ±2 dgt. に
クランプオンプローブの測定確度を加算
(実効値整流, クレストファクタ3以下)
PEAK測定 DC V測定: 信号幅4 msec以上 (単発), 1 msec以上 (繰返し)
AC V, DC/AC A測定など: 信号幅1 msec以上 (単発), 250 μsec以上 (繰返し)
静電容量レンジ 1.000 nF〜100.0 mF, 9レンジ, 基本確度: ±1.0 % rdg. ±5 dgt.
導通チェック 導通しきい値: 20/50/100/500 Ω, 応答時間: 10 ms以上
ダイオードテスト 開放電圧: 4.5 V以下, 測定電流: 1.2 mA以下, 順方向しきい値: 0.15V〜3V, 7種
周波数レンジ AC V, DC+AC V, AC A測定, 1 μs以上 (Duty比50%)のパルス幅にて
99.999 Hz (0.5 Hz以上)〜500.00 kHz, 5レンジ, ±0.005 % rdg. ±3 dgt.
デシベル換算測定 基準インピーダンス設定 (dBm), 4 Ω〜1200 Ω, 20種
交流電圧の基準値に対するdB換算値を表示 (dBV)
温度測定
(熱電対)
K: -40.0〜800.0 °C
確度: ±0.5 % rdg. ±3 °C に温度プローブ確度加算
その他機能 フィルタ機能 (高調波ノイズ除去, AC600 V/1000 Vレンジ限定), 表示値ホールド, オートホールド, 最大値/最小値表示, 瞬時値 (PEAK)表示, リラティブ (相対値)表示, サンプリング設定, 測定値の内部メモリ (400データ), オートパワーセーブ, USB通信 (オプション使用), 誤挿入防止シャッター, デシベル換算, 4-20 mA パーセント換算
表示 5桁液晶表示, max. 60000 dgt.
表示更新レート 5 回/s (静電容量: 測定値により0.05〜2回/s, 温度: 1回/s)
電源 単3形アルカリ乾電池 (LR6) ×4, 連続使用時間: 100 h
寸法・質量 93W × 197H × 53D mm, 650 g (テストリードホルダ, 電池含む)
付属品 テストリードL9207-10*2 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4
  • (*1)ゼロサプレス有(確度保証範囲未満の小さい入力では強制的にゼロを表示)
  • (*2)2025年3月生産分より、順次L9300に切り替わります

テストリード (3)

L9207-10は標準付属品(2025年3月生産分より、順次L9300に切り替わります)

テストリードオプション(L9207-10, L9300用) (2)

L9207-10 のキャップを外した状態で装着。L9300 のガードをスライドし、測定カテゴリII の状態で装着。

テストリードオプション(L4930用) (9)

電流測定 (4)

DT4281, DT4253, DT4255, DT4256 対応クランプ電流センサ

注)クランプオンプローブをDT4281, DT4253, DT4255, DT4256へ接続するには変換アダプタ9704が必要です

温度測定 (1)

その他 (5)
