デジタルマルチメータ DT4224

デジタルマルチメータ　DT4223/DT4224 : 電圧入力保護機能のご紹介

設定ミスによる電気事故を防止する機能です。
電圧測定の際に、ロータリスイッチを間違えて抵抗ファンクションに設定してしまっても、漏電ブレーカーの遮断やアークが発生しません。
客先の現場で安心、安全に測定が行えます。
HIOKIのテスタラインナップに新たに加わったDT4223/DT4224に搭載されています。

プローブの差し込みが背面だから画面が見やすく、収納もすっきり

測定中、コードがディスプレイにかからないのでパッと読取れます。
収納時もすっきりと収納出来、次回の作業開始もスムーズです。

特長

安全性が高く、かつコンパクトで軽量設計
抵抗レンジに誤って電圧を入力しても、漏電ブレーカの誤遮断やアークの発生による事故を防止
抵抗レンジ、静電容量測定、ダイオードテスト搭載でより便利なDT4224
1mの落下に耐える堅牢設計

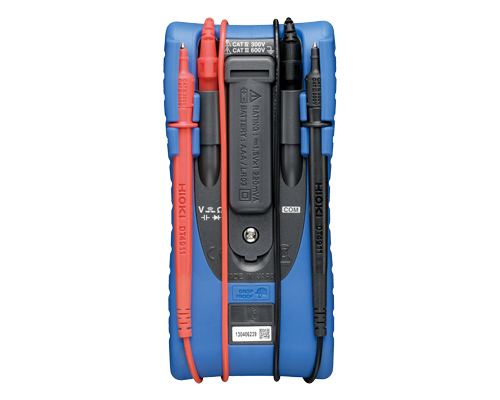

テストリードを本体に巻き付けられるので、毎日の仕事に重宝します
DC V基本確度±0.5%、AC Vのf特40〜1kHzの標準タイプ
ローパスフィルタで高調波カット (インバータの基本波成分測定)
−10℃〜＋65℃の広い使用温度範囲
表示バックライト
CAT IV 300 V, CAT III 600 V

形名（発注コード）

DT4224	C測定/抵抗測定搭載の汎用タイプ	¥21,000（税込 ¥23,100）

基本仕様

確度保証期間 1年
※DMMの確度について
DMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください。

直流電圧レンジ	600.0 mV〜600.0 V, 4レンジ, 基本確度: ±0.5 % rdg. ±5 dgt.
交流電圧レンジ	6.000 V〜600.0 V, 3レンジ, 周波数特性: 40 Hz〜1 kHz 基本確度 40 - 500 Hz : ±1.0 % rdg. ±3 dgt. (実効値整流, クレストファクタ3以下)
抵抗レンジ	600.0 Ω〜60.00 MΩ, 6レンジ, 基本確度: ±0.9 % rdg. ±5 dgt.
静電容量レンジ	1.000 μF〜10.00 mF, 5レンジ, 基本確度: ±1.9 % rdg. ±5 dgt.
周波数レンジ	AC V測定にて: 99.99 Hz (5 Hz以上)〜9.999 kHzの3レンジ, 基本確度: ±0.1 % rdg. ±2 dgt.
導通チェック	導通ONしきい値: 25 Ω 以下 (ブザー音), 導通OFFしきい値: 245 Ω 以上, 応答時間: 0.5 ms以上
ダイオードテスト	開放電圧: 2.5 V以下, 測定電流: 0.5 mA, 順方向しきい値: 0.15V〜1.5V
検電（50/60Hz)	…
その他機能	漏電ブレーカ誤遮断防止機能, フィルタ, 表示値ホールド, リラティブ表示, オートパワーセーブ
表示	4桁液晶表示, max. 6000 dgt., バーグラフ
表示更新レート	5 回/s (静電容量: 測定値により0.05〜5回/s, 周波数: 1〜2回/s)
電源	単4形アルカリ乾電池 (LR03) ×1, 連続使用時間: 35 h (バックライト消灯時)
寸法・質量	72W × 149H × 38D mm, 190 g (電池, ホルスタ含む)
付属品	テストリードDT4911 ×1, ホルスタ ×1, 取扱説明書 ×1, 単4形アルカリ乾電池 (LR03) ×1
