DC シグナルソース SS7012
発生と測定ができるハンディ・キャリブレータ
廃止
-
-
通信機能のみ -
特長
- 安定度を向上し、校正コストを低減（当社従来機7011比）
- 計装システム（4-20mA）のループ試験に
- 温調機器・ディストリビュータの確認に
- 熱起電力発生（TC）8種
- キャリブレータとして生産設備の保守・電子機器の評価に
- 電子負荷（最大DC25 mA）としての使用に
形名（発注コード）
| SS7012 | ¥143,000（税込 ¥157,300） |
|---|
正確に出力、安全に測定 フィールドキャリブレータ
校正にも使える正確な発生ユニットと、出力と絶縁された測定ユニットを持つフィールドキャリブレータ
出張校正・サービスへの持ち運びに便利なコンパクトサイズ
電圧出力：±25.000 V
電流出力：±25.000 mA
測定範囲：±28.000 V ,±28.000 mA

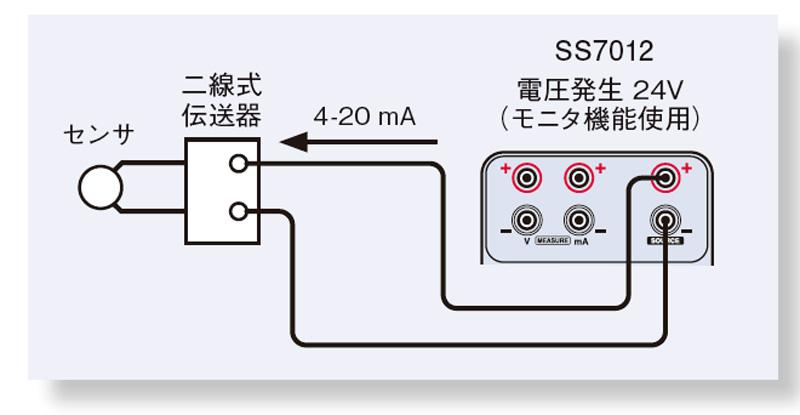

出力モニタを使った二線伝送式センサ試験
ディストリビュータの電源電圧にSS7012を使用します。
センサから出力される電流をモニタし、センサの動作確認を行います。

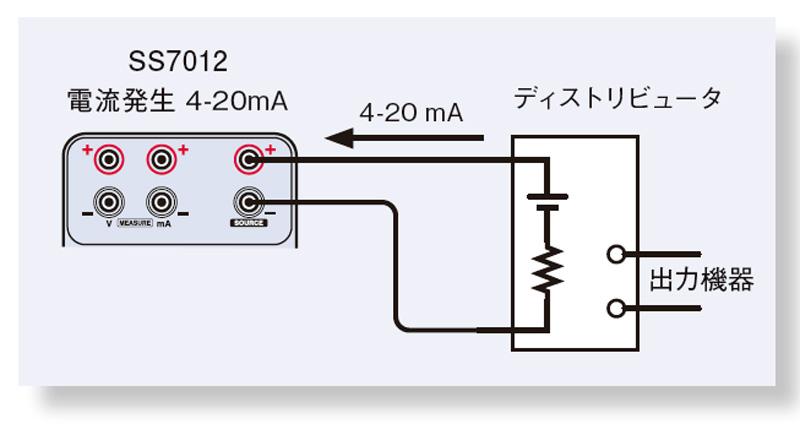

ディストリビュータの動作試験
センサ部の電流出力としてSS7012を使用します。
電流SINK（吸い込み）にも対応しているため、多種の状況設定を再現可能です。

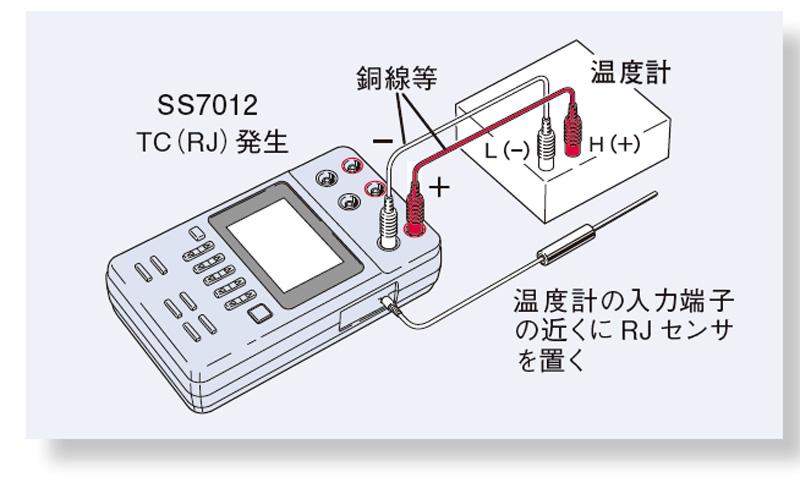

温度計の校正試験
TC、CV、CC、Rs(100Ω)の試験信号が発生できるため、簡単に校正ができます
製品使用例
計装システム点検時のループ試験
ビル電気設備のメンテナンス
機械の保守・修理

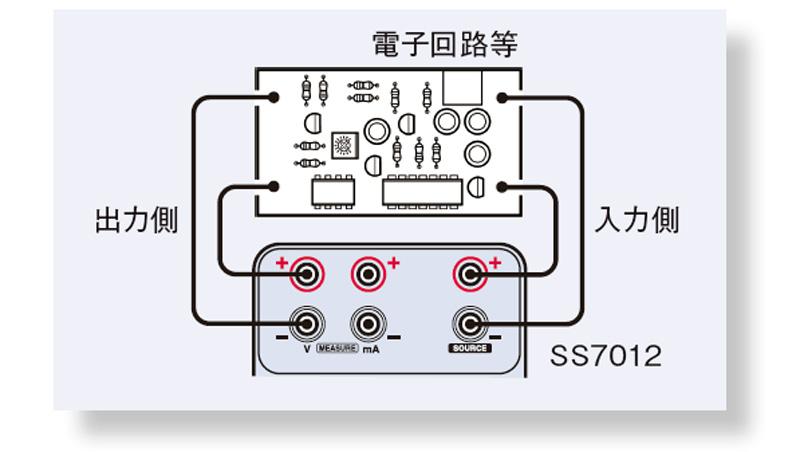

卓上の小型発生器・電源
小型機器の電源・消費電力のチェック
温度計の校正
基本仕様
| 【発生ファンクション】 | |
|---|---|
| 出力方式 | バイポーラのシンク・ソース方式 |
| 定電圧(CV) | 2.5 V: 0〜±2.5000 V (±0.03% of setting ±300 μV, 分解能 100 μV) 25 V: 0〜±25.000 V (±0.03% of setting ±3 mV, 分解能 1 mV) |
| 定電流(CC) | 25 mA: 0〜±25.000 mA (±0.03% of setting ±3 μA, 分解能 1 μA) |
| 熱起電力(TC: 0˚C) | K: -174.0〜1372.0 ˚C (±0.05% of setting ±0.5 ˚C, 分解能 0.1 ˚C) その他E, J, T, R, S, B, Nにてそれぞれ発生範囲, 確度を規定 |
| 熱起電力(TC: RJ) | K: -174.0〜1372.0 ˚C (±0.05% of setting ±1.0 ˚C, 分解能 0.1 ˚C) その他E, J, T, R, S, B, Nにてそれぞれ発生範囲, 確度を規定 |
| 標準抵抗(Rs) | 100 Ω (±0.2 Ω) |
| メモリ発生 | 最大ステップ数20, 発生時間間隔: 1〜99 s (CV, CC, TCモード) |
【測定ファンクション】
| 電圧 | 2.5 V: 0〜±2.8000 V (±0.03% rdg. ±300 μV, 分解能 100 μV, 入力抵抗 1 MΩ) 25 V: 0〜±28.000 V (±0.03% rdg. ±3 mV, 分解能 1 mV, 入力抵抗 1 MΩ) |
|||||
|---|---|---|---|---|---|---|
| 電流 | 25 mA: 0〜±28.000 mA (±0.03% rdg. ±3 μA, 分解能 1 μA, 入力抵抗 30 Ω以下) | |||||
| 温度 | -25.0〜80.0 ˚C (±0.5 ˚C at 23 ±5 ˚C, 分解能 0.1 ˚C, 9184使用) | |||||
| サンプリングレート | 約1.67回/s | |||||
【その他】
| 付加機能 | ゼロアジャスト, オーバロード表示, USB通信, モニタ | |||||
|---|---|---|---|---|---|---|
| 電源 | ACアダプタ9445-02 (定格AC100〜240 V, 9 VA), ニッケル水素充電池Z0101 (HR6 ×4, 2500 mAh, 6 VA), 連続使用時間 170分以上, または単3形アルカリ乾電池 (LR6 ×4, 6 VA) | |||||
| 寸法・質量 | 104W × 180H × 58D mm, 690 g (ニッケル水素充電池Z0101含む) | |||||
| 付属品 | 入力コード 9168 ×1, テストリード L9170-10 ×1, ヒューズ ×1, 単3形アルカリ乾電池 (LR6) ×4, 取扱説明書 ×1 | |||||

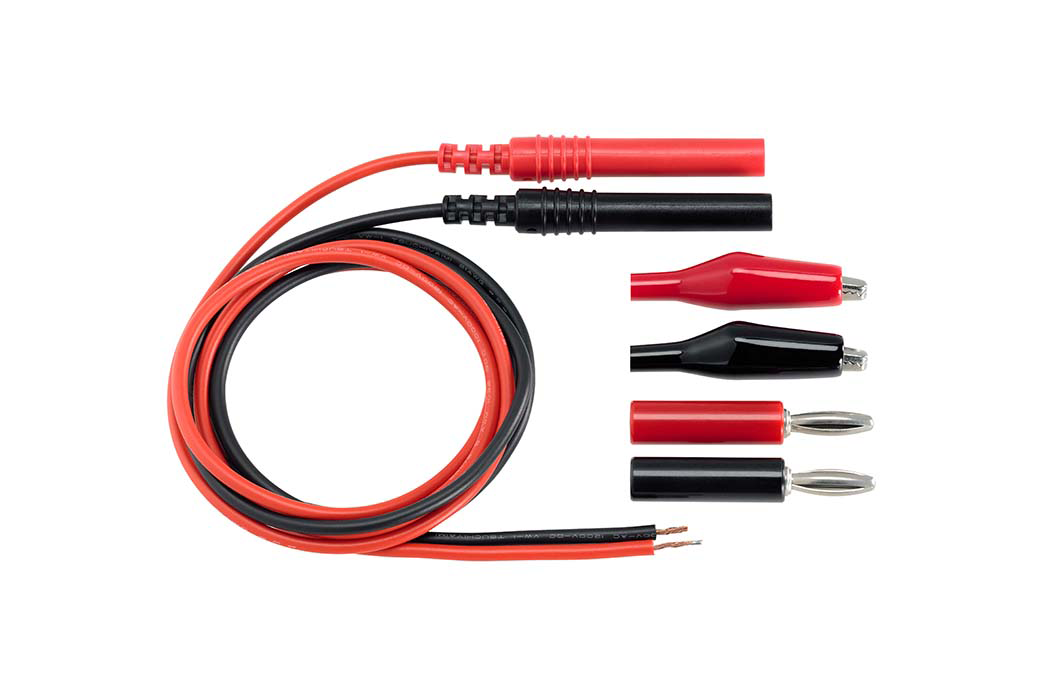

標準付属品 (2)
¥1,100（税込 ¥1,210）
コード長70 cm
¥1,400（税込 ¥1,540）
コード長70 cm
オプション (7)
¥2,700（税込 ¥2,970）
USBケーブル, USBドライバソフトウェア付属
¥3,000（税込 ¥3,300）
2500mAh, 4本セット, ※日本国内専用、海外での使用、航空便、あるいは船便による輸送はできません
¥6,900（税込 ¥7,590）
Z0101充電専用, ※日本国内専用、海外での使用はできません
¥11,000（税込 ¥12,100）
基準接点補償用
¥6,400（税込 ¥7,040）
本体のみ収納可能, ソフトケース
¥7,800（税込 ¥8,580）
AC 100〜240 V, 9 V/1 A
¥15,400（税込 ¥16,940）
オプション収納可能, 樹脂外装
-
