抵抗計 RM3546

溶接抵抗検査の新スタンダード

NEW

概要
特長
仕様
オプション
ダウンロード
アプリケーション

業界最高レベルの抵抗測定精度に加え、進化した温度補正機能を搭載することで、微小な抵抗値の変化を確実に数値化します。溶接直後のように温度が急変する環境下でも、溶接品質のわずかな差を高精度で捉え、潜在的な不良品の早期発見に貢献します。さらに、過入力を検知すると瞬時に保護回路が作動し回路を遮断する新機能を追加。故障リスクを低減し、生産ラインのダウンタイムを防ぎます。また、生産ラインのシステム構築においては「経路抵抗許容最大9Ω」への対応と専用プローブキットの提供により、長期にわたる安定稼働とシームレスなシステム構築をサポートします。

製品紹介動画

次世代のバッテリー検査が安全な未来をつくる。
EV（電気自動車）や社会インフラを支えるESS（エネルギー貯蔵システム）：バッテリー市場の爆発的な急成長は、「20年以上の設計寿命」や「超急速充電」、「高い安全性」といった、かつてない高次元の要求を生み出しています。
より安全なバッテリーの開発、生産を実現するために、大電流が流れるバスバーの溶接品質を高精度で良否判定できる、RM3546を開発しました。

特長

バッテリパック/モジュール生産ラインの溶接品質検査に最適化した低抵抗測定
溶接品質のわずかな差を高精度で捉える、1 nΩ分解能の超高精度測定
DC 60 Vまでの電圧保護機能（Active Circuit Protection）により、誤配線や誤接触から測定器を保護
A-TC機能により、溶接直後の高温状態でも安定した測定が可能でタクト短縮に貢献
A-OVC機能により、温度変化が大きい環境でも測定値の安定性を確保
最大9 Ω*の経路抵抗許容値による、ケーブル延長と装置レイアウト自由度の拡大
*PR1000 μΩ, 500 mA, SOURCE B–SOURCE A間

形名（発注コード）

RM3546		¥420,000（税込 ¥462,000）

この製品には測定プローブは付属していません。必要なプローブを別途ご購入ください。

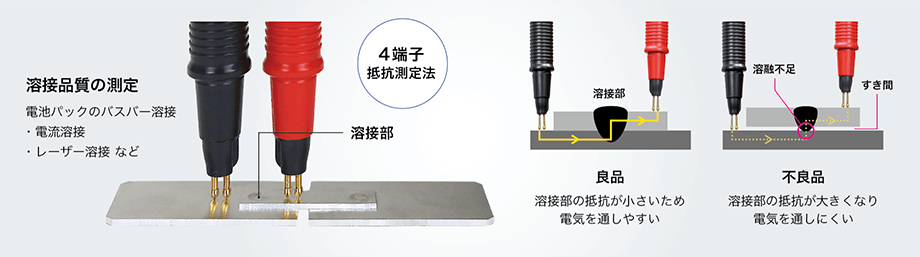

低抵抗値を高精度かつ1nΩの高分解能で測定

溶接部などの測定対象に電流を流して電気抵抗を測定します。抵抗値の違いから良品と不良品を選別します。溶接抵抗は低いものだと10 µΩ〜100 µΩほどです。抵抗計RM3546は1000 µΩレンジを搭載しており、1 nΩの分解能で低い抵抗を高精度に測定できます。溶接が不十分な場合、良品よりも抵抗値が大きくなります。良品と不良品の抵抗値のわずかな差異を検出して良否判定します。生産ラインで全数量の溶接品質を数値で管理でき、トレーサビリティを確保できます。

低抵抗を高精度に測定する温度ノイズ補正機能

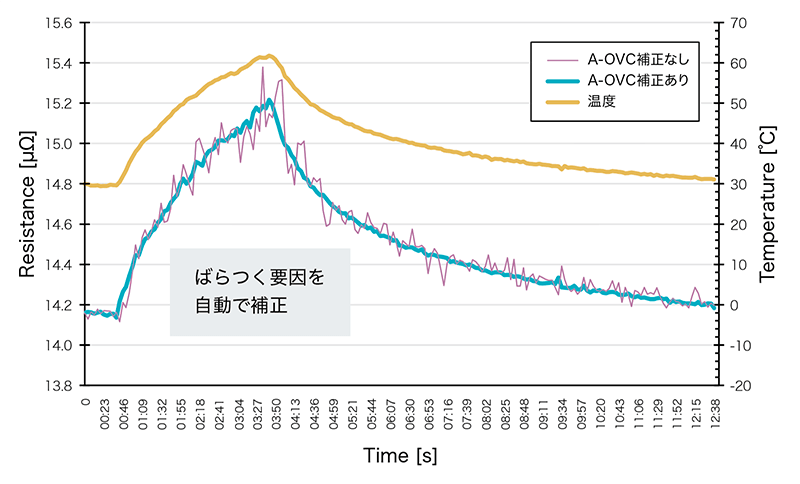

測定が安定するA-OVC機能（Advanced Offset Voltage Compensation）

RM3546は、熱起電力や本器内部のオフセット電圧などを自動で補正し、測定誤差を限りなくゼロにするA-OVC機能を搭載しています。測定値のばらつきを抑え、分解能1 nΩの性能を最大限に引き出した測定ができます。

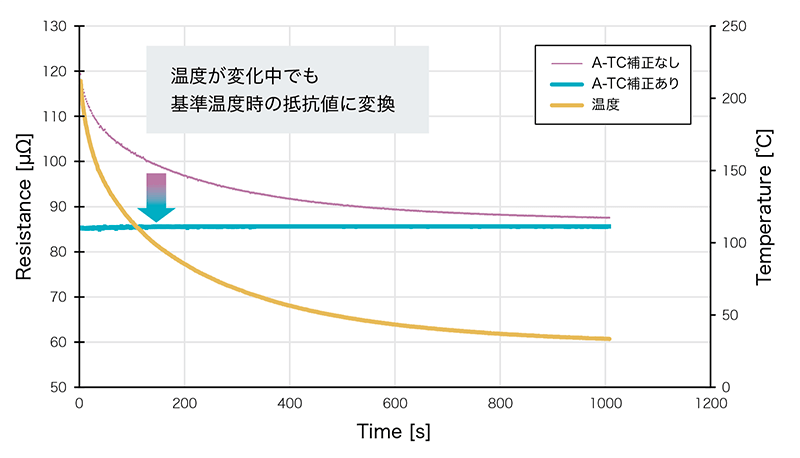

温度の影響を補正するA-TC機能（Advanced Temperature Correction）

抵抗値と温度には相関関係があります。RM3546は、測定対象の温度と抵抗値を同時に計測し、基準温度での抵抗値にリアルタイムに補正するA-TC機能を搭載しています。
溶接直後に温度が急激に変化している状況でも、常温時の抵抗値に補正して正確に良否判定できます。

溶接品質を数値で評価

抵抗測定を活用することで、溶接部が冷却するのを待たずに溶接品質を迅速に評価できます。この方法により、生産ラインのタクトタイムを短縮することが可能です。詳しくは動画をご覧ください。

簡単配線と専用プローブでラクラク導入

経路抵抗を気にせず設計可能

経路抵抗の許容値が大きいため、ケーブル抵抗、接触プローブ抵抗、物体抵抗、リレー抵抗などを考慮することなく導入設計が可能です。
ケーブル延長やリレー摩耗によって経路抵抗が増加しても、長期的に高い安定性を保つことができます。

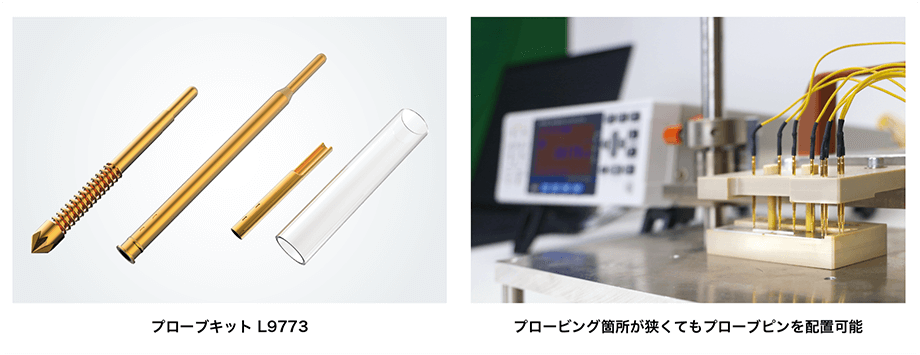

カスタマイズできるプローブ

導入の際に課題となるのが適切なプローブピンの入手やプローブ部分の設計です。RM3546は測定対象に応じて測定ジグを自由に設計していただけるように、推奨プローブピンをラインアップしています。お客様の導入障壁を取り除き、工数を大幅に削減します。

長期運用もチャネル拡張も低コスト

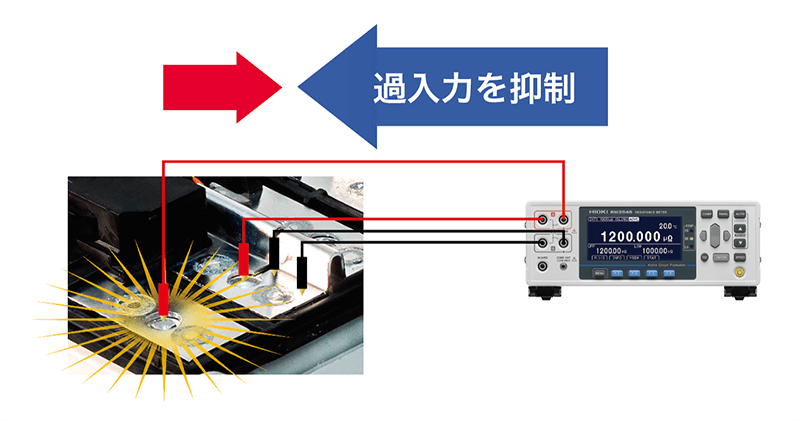

突発的な故障を防ぐACP機能（Active Circuit Protection）

うっかりミスによる故障を防止する電圧保護回路を搭載しています。バッテリーの活線端子に誤って接触してしまっても、自動で保護機能が働いてダメージを防ぎます。修理コストを削減できるだけでなく、ラインの長期的な安定稼働に貢献します。

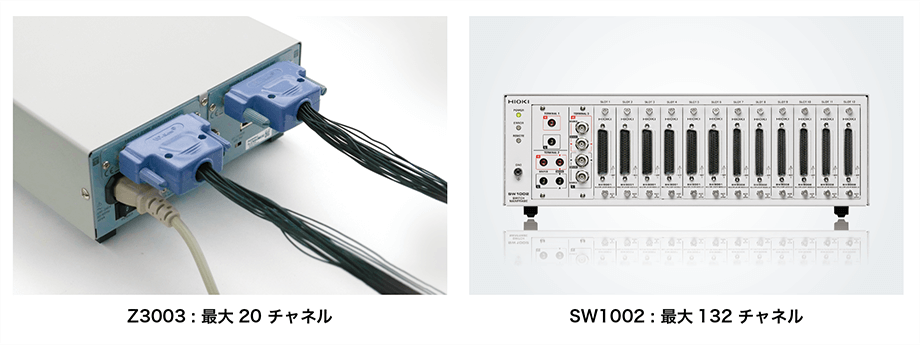

一台で最大132チャネル測定

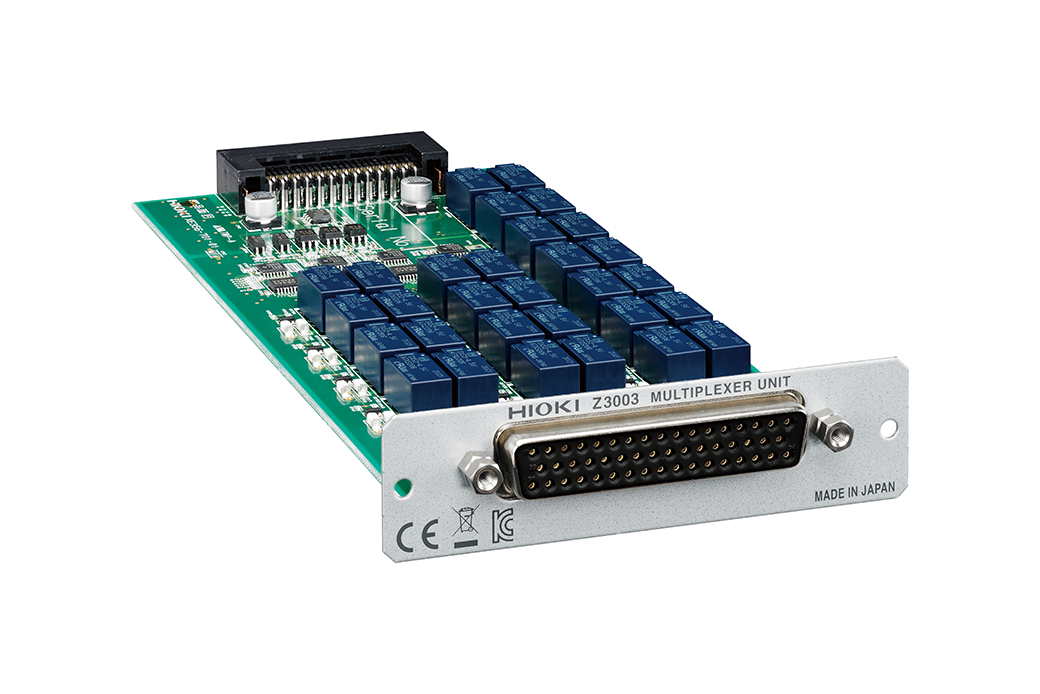

オプションのマルチプレクサユニットZ3003を最大2台搭載でき、最大20チャネル（4端子法）まで対応します。さらに、スイッチメインフレームSW1002と組み合わせると最大132チャネル（4端子法）まで対応できます。低コスト、省スペースで多チャネル計測の需要に応えます。

基本仕様

確度保証期間 1年

抵抗測定レンジ（13レンジ）	[レンジ, 最大表示, 分解能, 測定電流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩレンジ高精度モード）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下
代表確度 ※ High モード, A-OVC 機能 ON, SLOW2, ゼロアジャストなし	1000 μΩレンジ: ±0.045% rdg ±0.010 % f.s. 10 mΩレンジ: ±0.045% rdg ±0.001 % f.s. 100 mΩレンジ: ±0.045% rdg ±0.001 % f.s. 1000 mΩレンジ: ±0.012% rdg ±0.001 % f.s. 1000 Ωレンジ: ±0.006% rdg ±0.001 % f.s.
測定電流	Highモード: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Lowモード: 100 mΩ（100 mA）〜100 Ω（1 mA）
測定スピード	FAST, MEDIUM, SLOW1, SLOW2
経路抵抗の許容値 ※参考値 SOURCE BとSOURCE Aの間の経路抵抗（測定対象以外）	100 mΩ 以下（PR モード OFF）のレンジ: 最大3.5 Ω 100 mΩ 以下（PR モード ON）のレンジ: 最大9.0 Ω
最大開放端子電圧	1000 Ω以下のレンジ: 8.0 V 10 kΩ以上のレンジ: 20 V
温度測定	サーミスタセンサー（Z2001[付属品]）: -10.0℃～99.9℃ アナログ入力（放射温度計など）: DC 0 V～2.0 V
内蔵マルチプレクサ（オプション）	マルチプレクサユニット Z3003 搭載可能数：最大2 ユニット最大チャネル数：20チャネル（4 線式）, 42 チャネル（2 線式）切替時間：30 msec
外付けマルチプレクサ（オプション）	スイッチメインフレーム最大チャネル数（SW1001）: 33 チャネル（4 線式）最大チャネル数（SW1002）: 132 チャネル（4 線式）切替時間：11 msec
インターフェイス	LAN（TCP/IP, 10BASE-T/100BASE-TX）, RS-232C（最大115200 bps, プリンタ I/F兼用）, USB, EXT I/O（D-sub 37ピン）, アナログ出力 (D/A出力電圧範囲, DC 0 V 〜 1.5 V)
機能	コンタクトチェック, ゼロアジャスト（各レンジ±50%of full scale以内）1, ゼロアジャストフリー確度保証, OVC機能, A-OVC機能, 接触改善機能（最大印加電圧 5 V, 最大電流 10 mA）, オートホールド機能, 絶対値表示機能, コンパレータ, 温度測定機能, 温度補正（TC）機能, 高度温度補正（A-TC）機能, 温度換算（ΔT）機能, 統計演算機能, ディレイ機能, アベレージ機能, 設定セーブ ( パネルセーブ ) , データメモリー機能, コマンドモニタ機能（コマンドやクエリの送受信状況を表示）, LabVIEW® ドライバー対応 2 1: 100 MΩ以上はゼロアジャスト不可（強制OFF） 2: LabVIEW ドライバは National Instruments社の商標および登録商標です。
電源	定格電源電圧: AC 100 V～240 V 定格電源周波数: 50 Hz / 60 Hz 最大定格電力: 40 VA
通常消費電力（参考値）	20W
寸法・質量	約215W × 80H × 306.5D mm (突起物を含まない), 約3.4 kg
付属品	電源コード ×1, 温度センサZ2001 ×1, EXT I/O用オスコネクター ×1, EXT I/O用コネクターカバー ×1, スタートアップガイド ×1, 使用上の注意 ×1

*PR: Pure Resistance

測定用プローブ・入力スキャナ (9)

※L2100は低抵抗測定用です。測定電流が100mA以上の次のレンジのみ確度保証します。
1000μΩレンジ(HIGH, LOW), 10mΩレンジ(HIGH, LOW), 100mΩレンジ(HIGH, LOW), 1000mΩレンジ(HIGHのみ)
※リード長について
A: 分岐〜リード間, B: プローブ長, L: 全長
※Z2001は標準付属
