バッテリテスタ BT3554-50
測定記録音声ガイドでUPSや鉛蓄電池の劣化診断を効率化
-
-
-
Z3210装着時
-
-
特長
- 電池を装置に接続したまま、無停電で測定可能
- 測定から保存まで最速 約2秒、従来機種(3554)と比較して60%短縮
- 内部抵抗/電圧を測定して劣化状態を良・注意・不可に瞬時診断 (*1)
- ノイズリダクションテクノロジー搭載、耐ノイズ性能アップ
- 本体画面や音声 (*2) によるガイドで、より単純な測定手順を実現
- 測定データを測定現場の情報に関連付けて保存し、管理工数を低減
- さまざまな測定データをGENNECT Crossアプリで一括管理 (*3)
- 測定データを無線でExcel® 帳票に直接転送入力 (Z3210 装着時)
- プロテクタ装着により、持ちやすさと現場の使用に耐える強度が向上
- *1:良否診断のしきい値は、バッテリのメーカ、種類、容量などにより異なります。新品または良品のバッテリの内部抵抗/端子電圧をあらかじめ測定する必要があります。開放型(液式)鉛蓄電池やアルカリ蓄電池ではシール型鉛蓄電池に比べて内部抵抗の変化が少なく、劣化状況の診断が困難な場合があります。
- *2:Bluetooth®で接続された端末の音声になります。
- *3:タブレットorスマートフォン向けアプリ (Google PlayもしくはiOS向けApp)を使用し、データ回収ができます。(Z3210装着時)
形名(発注コード)
BT3554-50 | 付属リードなし | ¥282,700(税込 ¥310,970) |
---|---|---|
BT3554-51 | ピン型リード 9465-10 セット | ¥301,400(税込 ¥331,540) |
BT3554-52 | ピン型リード L2020 セット | ¥308,000(税込 ¥338,800) |
BT3554-91 | BT3554-51 + ワイヤレスアダプタ Z3210 のセット | ¥315,700(税込 ¥347,270) |
BT3554-92 | BT3554-52 + ワイヤレスアダプタ Z3210 のセット(おすすめ品) | ¥322,300(税込 ¥354,530) |
独自技術による正確な鉛蓄電池の劣化診断
新型バッテリテスタBT3554-50シリーズは、UPS や鉛蓄電池の劣化診断をサポートする標準器です。インピーダンス法によって電池の内部抵抗と電圧を測定しているため、電池を装置に接続したまま無停電状態で診断できます。ノイズが発生する環境でも、独自のノイズリダクションテクノロジーによって正確に測定できます。
ワイヤレス化に対応 無線通信機能でさらに便利に
ワイヤレスアダプタ Z3210(オプション)に対応。
スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。
最新アプリによる測定ガイドと簡単データ管理
専用の携帯端末アプリ(GENNECT Cross)と連携すると、次に測定するバッテリー番号を音声でガイドします。そのため、誤測定を防止できます。また、測定現場の位置情報やバッテリー番号をプロファイル情報として事前に設定すると、測定データや診断結果に関連付けて保存できます。多数のバッテリー診断後でもデータ管理が簡単です。
バッテリーテスター・測定からデータ保存まで最速約2秒:スピード比較
リードを端子に接触させるだけで、らくらくデータ保存。スイッチ操作をしなくても、測定値が安定したら自動的に保存できます(オートホールド機能、オートメモリ機能)。
リードを端子に接触させてからオートメモリによる保存まで最速約2秒、従来機種(3554)と比較して60%短縮しました。

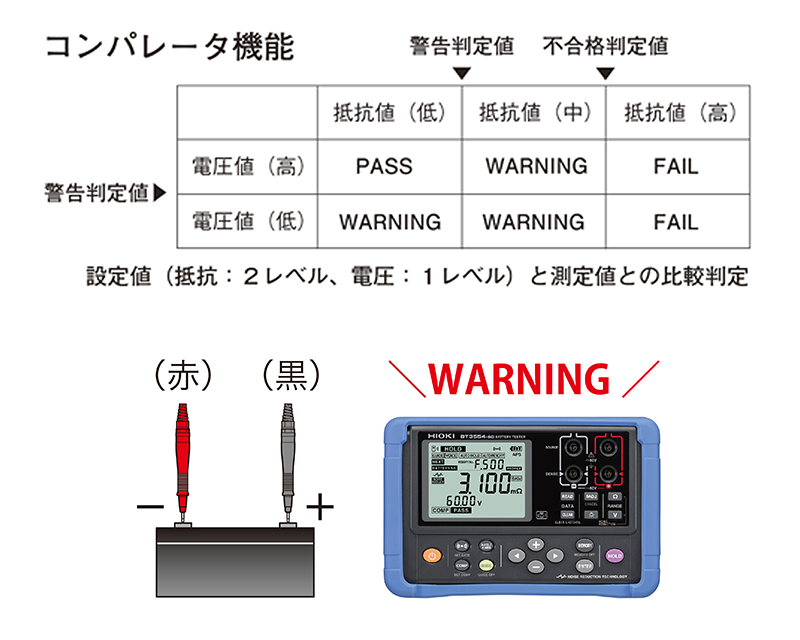

鉛蓄電池の内部抵抗と電圧値を比較判定
鉛蓄電池、ニッケルカドミウム、ニッケル水素などのバッテリの内部抵抗、電圧を同時に測定、コンパレータ機能を使用することにより、設定した「しきい値」から比較判定できます。しきい値には、抵抗警告判定値、抵抗不合格値、あよび電圧警告判定値があります。
さらに、電圧の符号による判定も追加し、UPSシステムを設置した際に電池の接続が正しいか瞬時に判定できます。
リードを端子に接触させるだけ、らくらくデータ保存
オートホールド機能:測定値が安定すると自動で測定値をホールドします。オートホールド後、自動でホールドされた測定値を内部メモリに保存する「オートメモリ機能」によりスピーディな作業が実現します。
バッテリーテスターの使い方:無線でスマートフォンやタブレットにデータ表示
バッテリテスタBT3554-50は測定した値を無線で携帯端末に表示・保存・レポート作成できます。(ワイヤレスアダプタZ3210使用時)
使い方はアプリケーションソフトのGENNECT Crossをインストールした携帯端末でBT3554-50と接続します。
携帯端末で表示・保存したデータからレポート作成が可能、レポートはその場で事務所へメール送信、現場作業の効率化をサポートします。
また、PCアプリケーションソフトGENNECT ONEを使いパソコンでデータを読み込み、選択したバッテリの過去から現在の変化をグラフで一覧表示することができます。

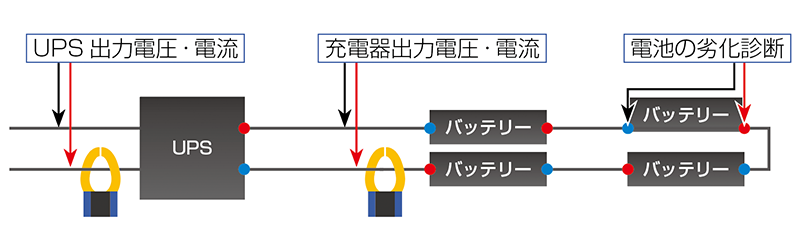

アプリケーション:UPS 周辺の点検データも一緒に管理
弊社クランプメーターなどで測定した各種データも、GENNECT で一元管理できます。
例:UPS周辺の点検
1. UPSシステムのACV測定 (CM4372、CM4374)
2. DCV測定(CM4372、CM4374)
3. AC/DCの電流測定 (CM4372、CM4374)
4. リップル電流の測定 (CM4002)
5. 電池の劣化診断 (BT3554-50)
6. 測定現場の写真
現在ご使用中の帳票をそのまま使用可能:Excel® 帳票直接入力機能
Excel®ファイルを開いて、セルを選択した状態でスタンバイします。測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。(ワイヤレスアダプタZ3210使用時)
両手で作業がしやすい首掛け・壁掛けストラップ
幅広いエリアのバッテリーを次々に測定する場合は、標準付属品の肩掛けストラップで測定器を持ち運びしながら簡単に測定できます。また、一箇所に多数のバッテリーが密集している場合は、別売のマグネット付きストラップZ5020で盤に吊り下げて作業できます。
基本仕様
形名 | BT3554-50 | BT3554-51 | BT3554-52 | |||
---|---|---|---|---|---|---|
抵抗測定レンジ | 3 mΩ (最大表示3.100 mΩ, 分解能 1 µΩ)〜3 Ωレンジ (最大表示3.100 Ω, 分解能 1 mΩ), 4切替え 測定確度: ±0.8% rdg ±6 dgt (3 mΩレンジのみ ±1.0% rdg ±8 dgt) 測定電流周波数: 1 kHz ±30 Hz, ノイズ周波数回避機能有効時は1 kHz ±80 Hz 測定電流: 160 mA (3 mΩ/30 mΩレンジ), 16 mA (300 mΩレンジ), 1.6 mA (3 Ωレンジ) 開放端子電圧: 5 V max. |
|||||
電圧測定レンジ | ±6 V (最大表示±6.000 V, 分解能: 1 mV)〜±60 V (最大表示±60.00 V, 分解能: 10 mV), 2切替え, 測定確度: ±0.08% rdg ±6 dgt | |||||
温度測定確度 | 測定範囲 -10°C~60°C, 最大表示 60.0°C, 分解能 0.1°C, 測定確度※ ±1.0°C ※温度センサ付クリップ形リード9460使用時 ※温度プローブ9451使用時は±0.5°C加算(ケーブル長 1.5 m) ※温度プローブ9451s使用時は±0.5°C加算(ケーブル長 0.1 m) BT3554-50単体での確度:擬似入力時:±0.5°C |
|||||
最大許容入力電圧 | DC 60 V max. ACは入力不可 | |||||
測定時間 | 100 ms | |||||
応答時間 | 約1.6秒 | |||||
コンパレータ | 設定した閾値と測定値との比較判定、通知 判定通知方法: 次表の結果表示(セグメント)、ブザー音 電圧値(高)の場合: 抵抗値(低)= PASS, 抵抗値(中)= WARNING, 抵抗値(高)= FAIL 電圧値(低)の場合: 抵抗値(低)= WARNING, 抵抗値(中)= WARNING, 抵抗値(高)= FAIL 判定結果がWARNINGまたはFAILのとき、ブザー音に連動して赤色バックライト点灯 電圧判定方法を設定: ABS(絶対値判定), POL(±極性付判定) 設定保存: 200テーブル |
|||||
メモリー機能 | 動作内容:測定データの保存・読出し・削除, プロファイル情報の保存・削除, データ数:6000, メモリー構成:1ユニットに500データ(12ユニット) 保存内容:測定データとプロファイル情報を関連付けして保存 1. 測定データ:本体操作での保存・読出し・削除可能 -1. 日付時刻 -2. 抵抗値、電圧値、温度 -3. コンパレーターしきい値、判定結果 2. プロファイル情報:対応アプリケーション(GENNECT Cross / GENNECT One)から保存・読出し・削除可能 -1. プロファイル番号:1~100(1つのプロファイル番号に対して以下の 2. 3. 4. を保存) -2. 位置情報:UPSのある場所など任意コメント -3. デバイス情報:UPSの管理番号など任意コメント -4. バッテリ番号:1~500の数字(開始番号、終了番号) |
|||||
測定記録ガイド | 動作内容:本体画面表示および音声で、次回測定するバッテリ番号を通知する ※音声はZ3210、および対応アプリケーション(GENNECT Cross)使用時、スマートフォン/タブレットから出力 事前準備:対応アプリケーション(GENNECT Cross / GENNECT One)で登録したプロファイル情報を本体に転送する |
|||||
通信インタフェース | USB Bluetooth® 無線通信(Z3210装着時) |
|||||
その他機能 | 温度測定 (-10.0℃〜60.0℃), ゼロアジャスト, ホールド, オートホールド, オートメモリ, オートパワーセーブ, 時計 | |||||
電源 | 単3形アルカリ乾電池 (LR6) ×8 定格電源電圧:DC1.5 V ×8 ※ニッケル水素電池を使用可能 (ただし、電池残量表示は非対応) 連続使用時間: 約8.3時間(Z3210未装着), 約8.2時間(Z3210装着、無線通信時 |
|||||
寸法・質量 | 199W × 132H × 60.6D mm (プロテクタ装着時), 960 g (電池, プロテクタ含む) | |||||
付属品 | 携帯用ケースC1014 ×1, プロテクタZ5041 ×1, ヒューズセットZ5050 ×1, ゼロアジャストボード ×1, 首掛けストラップ ×1, USBケーブル ×1, アプリケーションソフトウェア GENNECT One CD-R ×1, 単3形アルカリ乾電池 (LR6) ×8, 取扱説明書 ×1 | |||||
付属プローブなし | ピン形リード9465-10 ×1 | ピン形リードL2020 ×1 |
測定用プローブ(4端子測定を手軽に行なうφ 2.7mmの1軸タイプ) (3)
プローブ長について
A :二股〜プローブ間
B :プローブ長
L :全長

¥33,000(税込 ¥36,300)
A:70mm (赤), 150mm (黒,最大630mm), B:164mm, L:1941mm (赤)、DC 60 V

¥26,400(税込 ¥29,040)
A: 45 mm(赤), 最大400 mm(黒), B: 177 mm, L: 1925 mm(赤), DC 60 V

¥6,200(税込 ¥6,820)
9465-10, 9465-11, L2020, L2140 先端交換用 (1本)
測定用プローブ(プローブを当てる角度を広くとれる2.5mmピッチの2軸ピンタイプ) (2)
プローブ長について
A :二股〜プローブ間
B :プローブ長
L :全長

¥28,600(税込 ¥31,460)
A: 45 mm(赤), 最大400 mm(黒), B: 173 mm, L: 1921 mm(赤), DC 60 V

¥3,600(税込 ¥3,960)
ピン形リード 9772, L2100, L2110, L2120およびピン形プローブ L2003の先端交換用 (1本)
測定用プローブ(クリップ型、他) (3)
プローブ長について
A :二股〜プローブ間
B :プローブ長
L :全長

¥19,800(税込 ¥21,780)
A:300 mm, B:106 mm, L:2268 mm

¥4,300(税込 ¥4,730)
測定しながら値をホールド可能。BT3554 シリーズ (L2020), 9772, 9465-10用

¥26,400(税込 ¥29,040)
A: 300 mm, B: 131 mm, L: 1350 mm, 先端φ28 mm, DC 50 V
温度プローブ (2)
プローブ長について
L :全長

¥10,400(税込 ¥11,440)
L: 1.5m

¥10,400(税込 ¥11,440)
L: 100mm
その他オプション (4)
ゼロアジャストボード:携帯用ケースに留めて使用する場合は別途面ファスナーが必要です

¥15,400(税込 ¥16,940)
BT3554、BT3554-50本体用
ハードケース

¥5,300(税込 ¥5,830)
L2120, L2100, L2110, L2020, 9465-10, 9772用

¥4,000(税込 ¥4,400)

¥2,000(税込 ¥2,200)
交換用ヒューズ (630 mA/250 VAC, 5本セット)
