バッテリインピーダンスメータ BT4560
大容量バッテリーセルのEIS測定
バッテリインピーダンスメータ BT4560は、研究開発から生産ラインまで、迅速かつ簡単にEIS (*1) 測定ができます。複数の電池を効率的に測定する評価システムへの拡張ができ、大容量電池の品質管理において高精度な測定を実現します。また、新たにLANインターフェースを搭載したことで、検査システムを構築が容易になり、さらに利便性が向上しました。
- *1:EIS (Electrochemical Impedance Spectroscopy), 電気化学インピーダンス分光法は、小さなAC信号を用いて幅広い周波数範囲にわたるバッテリーのインピーダンスを測定する試験です。これにより、バッテリー内部の抵抗や反応性などの詳細な洞察が得られ、バッテリーの振る舞いや性能を理解するうえで、研究開発と品質管理において有用です。
特長
- EIS 測定周波数:0.01 Hz ~ 1.05 kHz
- インピーダンスと電圧、温度を同時に測定
- R&Dに便利な評価アプリケーションソフト
- サードパーティーの等価回路解析ソフトとのデータ互換
- 生産ライン対応:LANインターフェイスと専用スキャナ
形名(発注コード)
BT4560-50 | ¥803,000(税込 ¥883,300) |
---|
R&Dから生産ラインまで使える信頼あるEIS測定器

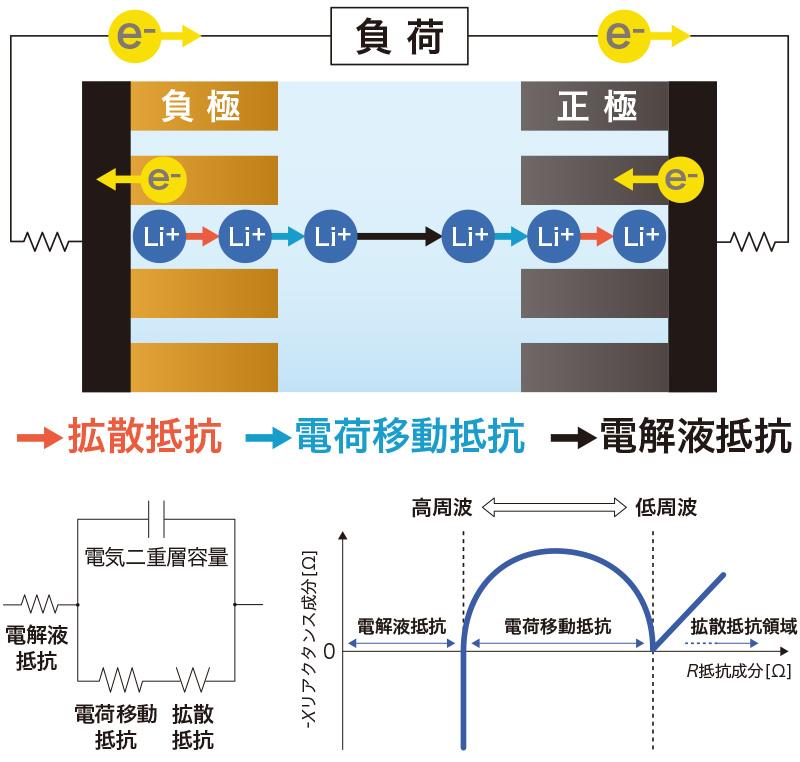

電解液抵抗、電荷移動抵抗、拡散抵抗を管理し電池セルの品質向上
・測定周波数を0.01 Hzから1.05 kHzの間で設定を測定
・低周波の電荷移動抵抗と拡散抵抗の測定
・高周波の電解液抵抗と溶接抵抗の測定
・ナイキスト (Cole-Cole) プロットを付属のアプリケーションプログラムで作成
・等価回路解析ソフトウェアを使用して、バッテリー内部の状態を詳細に解析
ナイキスト(Cole-Cole)プロットを瞬時に作成
HIOKIのバッテリインピーダンスアナライザ BT4560をPCに接続すると、周波数掃引を迅速かつ簡単に実行でき、その結果をリアルタイムにプロットできます。
1 mΩ以下の超低インピーダンスを測定
大容量リチウムイオン電池は、内部インピーダンスが1 mΩ未満です。
BT4560は、1 mΩ以下の超低インピーダンスを高い安定性と再現性で測定するように設計されています。

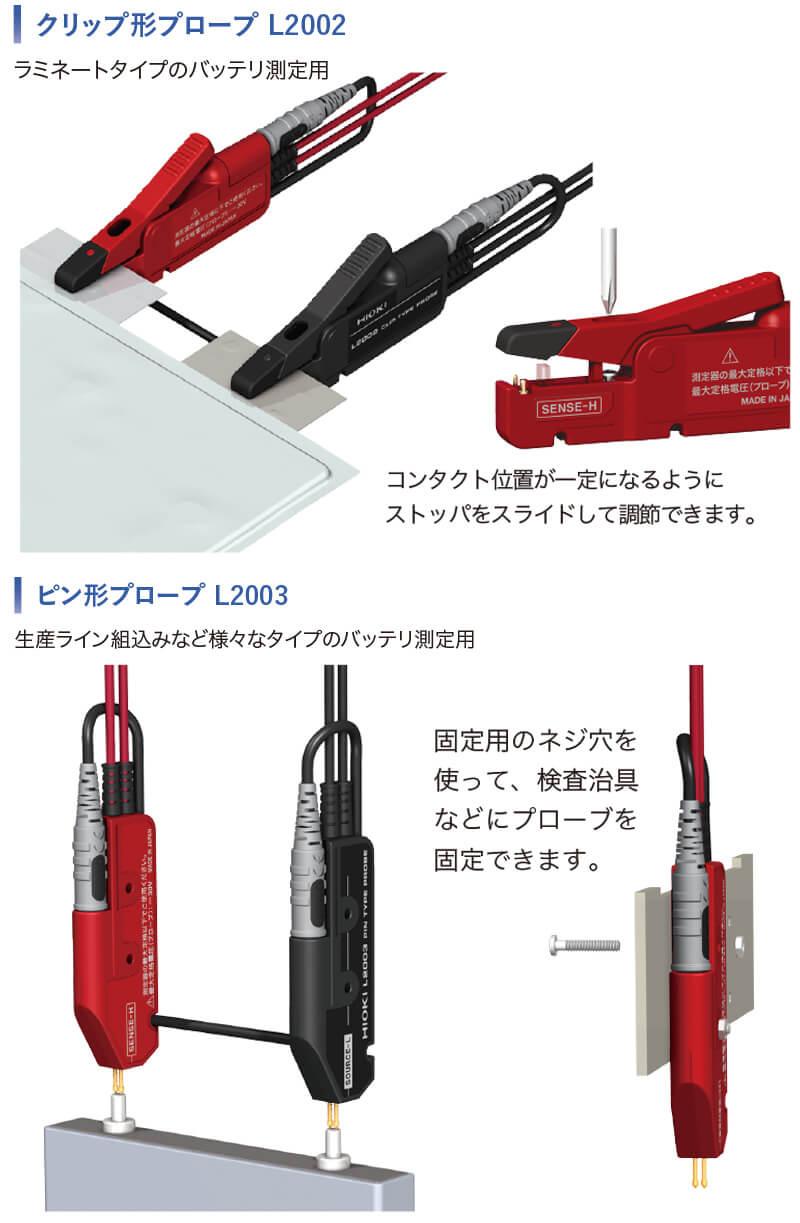

4端子対測定専用プローブにより、発生する磁束を低減
4端子対構造のプローブは、環境ノイズやケーブル配線の影響を受けにくい非常に安定した測定を提供します。
基本仕様
最大入力電圧 | 最大5 V | |||||
---|---|---|---|---|---|---|
測定項目 | インピーダンス, 電圧, 温度 | |||||
インピーダンス測定 | 測定パラメータ: R 抵抗, X リアクタンス, Z インピーダンス, θ 位相角 測定周波数: 0.01 Hz〜1050 Hz 測定レンジ: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測定電流: 3 mΩ レンジ: 1.5 Arms, 10 mΩ レンジ: 500 mArms, 100 mΩ レンジ: 50 mArms |
|||||
電圧測定 | 測定レンジ: 5.00000 V (単レンジ), 測定時間: 0.1 s (FAST)〜1.0 s (SLOW) | |||||
温度測定 | 測定レンジ: -10.0℃〜60.0℃, 測定時間: 2.3 s | |||||
基本確度 | ¦Z¦ : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃にて) | |||||
機能 | コンパレータ, セルフキャリブレーション, サンプルディレイ, アベレージ, 電圧リミット, インピーダンス測定時電位勾配補正, 交流印加時充放電防止, キーロック, システムテスト, パネルセーブ・ロード (最大126通り) | |||||
インタフェース | LAN, RS-232C, USB, EXT. I/O (NPN/PNP切り替え可) | |||||
電源 | 定格電源電圧:AC 100 V~240 V 定格電源周波数:50 Hz/60 Hz 定格電力:80 VA max |
|||||
寸法・質量 | 約330W × 80H × 293D mm (突起物含まず), 約3.8 kg | |||||
付属品 | 電源コード ×1, 取扱説明書 ×1, ゼロアジャストボード ×1, USBケーブル (A-Bタイプ) ×1, CD-R (通信取扱説明, PCアプリケーションソフトウェア, USBドライバ) ×1 |
プローブ・センサ (5)

¥103,400(税込 ¥113,740)

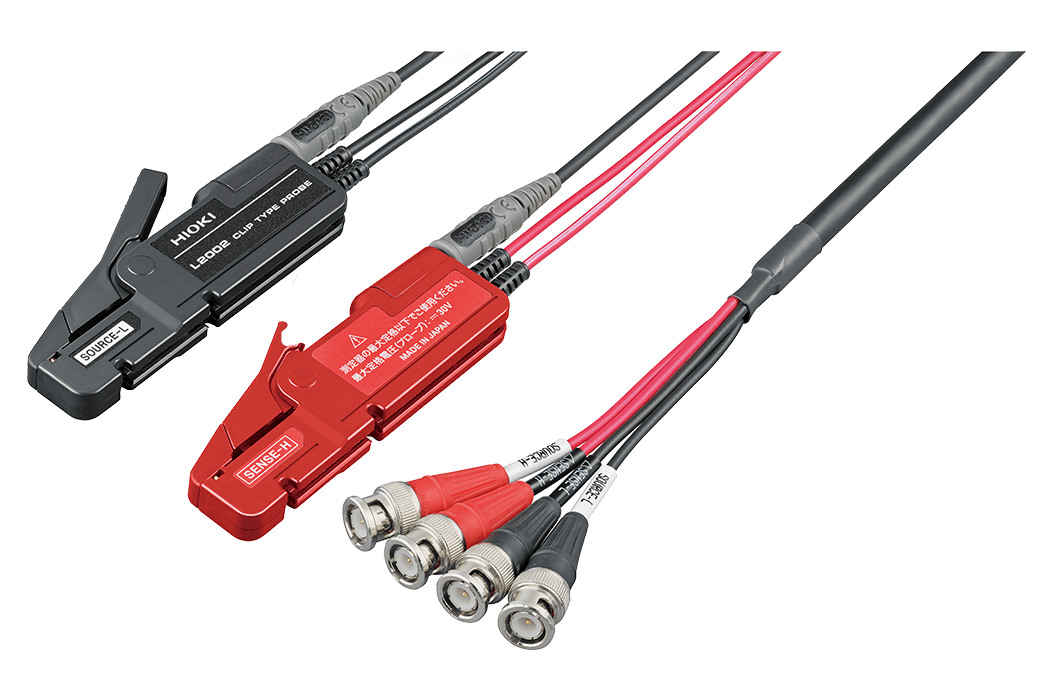

ケーブル長1m, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 50Ω, 測定可能端子直径: 0.3〜5mm

¥77,000(税込 ¥84,700)
ケーブル長1.5 m

¥77,000(税込 ¥84,700)
ケーブル長1.5 m

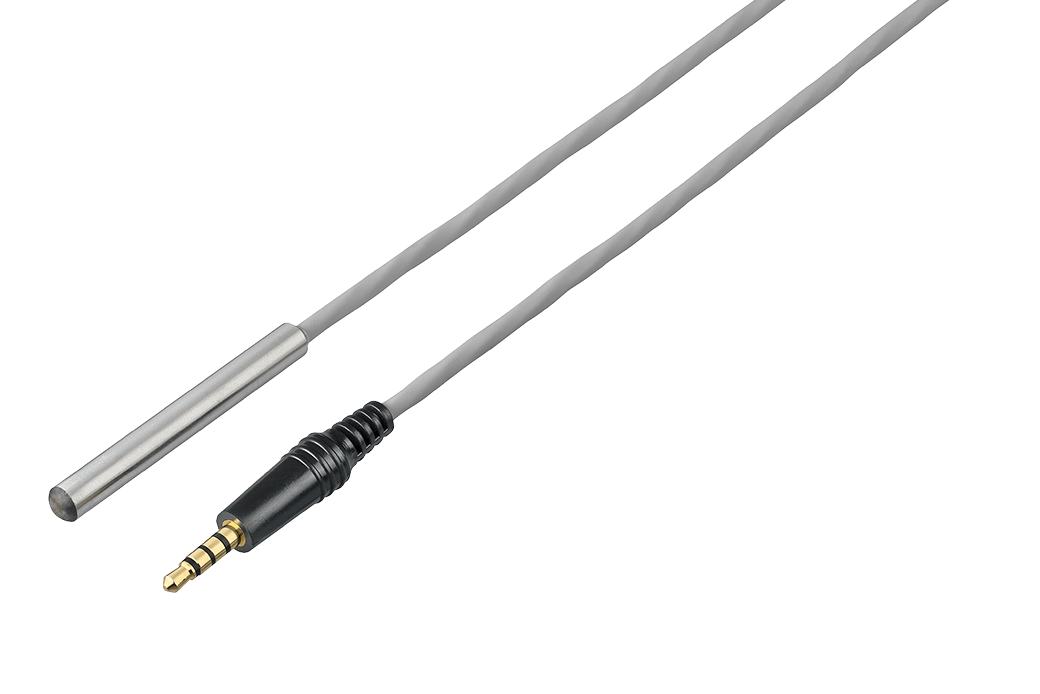

¥26,400(税込 ¥29,040)
ケーブル長1 m

¥3,600(税込 ¥3,960)

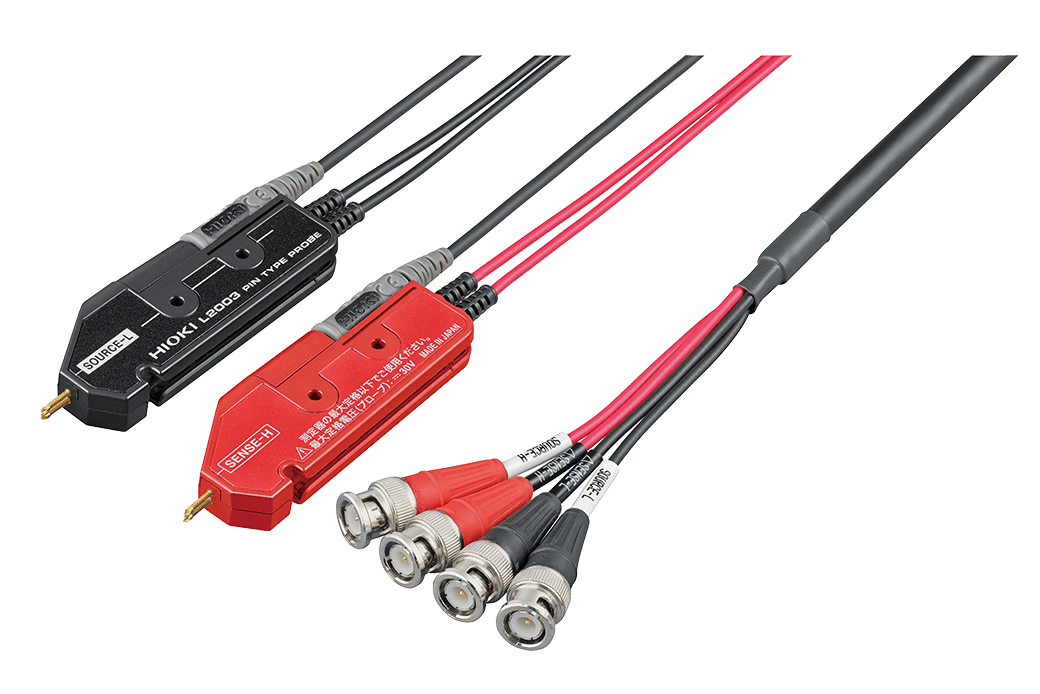

ピン形リード 9772, L2100, L2110, L2120およびピン形プローブ L2003の先端交換用 (1本)
PC接続 (2)

¥2,000(税込 ¥2,200)
9pin - 9pin, クロス, 1.8 m

¥4,000(税込 ¥4,400)
ストレート, クロス変換コネクタ付属, 5 m
