ホーム 製品 抵抗計 | バッテリーテスター バッテリーテスター バッテリハイテスタ BT3562

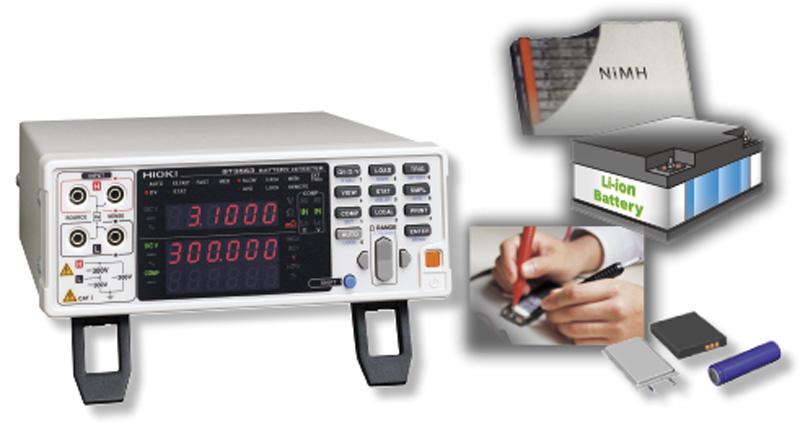

バッテリハイテスタ BT3562

大型セル＆高電圧電池検査 高速バッテリーテスター

  • BT3562-01

特長

  • 60 Vまでのダイレクト測定に対応
  • 高電圧バッテリパック／バッテリモジュールの生産ラインでの検査
  • 大型（低抵抗）セル検査
  • 多彩なインタフェースで高速自動化ラインに対応

    注記: 良否判定の基準値は、電池の種類によりユーザ側にて入力する必要があります。

形名（発注コード）

BT3562-01 GP-IB、アナログ出力付 ¥341,000（税込 ¥375,100）
BT3562 廃止
測定用リードは標準付属されておりません。オプションのリードをご購入ください。EXT I/O 用のオス・コネクタ(システム側)をサービスパーツとして用意しておりますのでご利用ください。

大型セル検査から高電圧電池パック検査まで

内部抵抗（IR）と電池電圧（OCV）を同時に高速で検査できます。

内部抵抗・開放電圧測定

電池の内部抵抗と開放電圧を同時に測定 できます。 AC-IR方式は短時間での測定が可能で、測定値のくり返し再現性が高いため、セルや電池ユニットの出荷検査および受入検査に適しています。 最大1000 V耐圧のモデル（BT3564）まであり、電池パックの総抵抗を一括で測定することができます。 高精度な3 mΩレンジを持つため、タブ溶接部やバスバーの抵抗測定にも使用できます。

※動画を「日本語字幕ON」でご覧になると、詳しい説明をお読みいただけます。

基本仕様

確度保証期間 1年
最大入力電圧 定格入力電圧: DC ±60 V
対地間最大定格電圧: DC ±70 V
抵抗測定レンジ 3mΩ (最大表示3.1000mΩ, 分解能 0.1µΩ)〜3000Ωレンジ (最大表示3100.0Ω, 分解能 100mΩ), 7切替え
測定確度: ±0.5% rdg. ±5 dgt. (30mΩ〜3000ΩレンジEX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算)
±0.5% rdg. ±10 dgt. (3mΩレンジ、EX.FAST時は±30 dgt., FAST時は±10 dgt.,MEDIUM時は±5 dgt.を加算)
測定ソース周波数: 1 kHz ±0.2 Hz. 測定電流: 100 mA (3mΩレンジ)〜10 µA (3000Ωレンジ), 開放端子電圧: 25 V peak (3/30mΩレンジ), 7 V peak (300mΩレンジ), 4 V peak (3Ω〜3000Ωレンジ),
電圧測定レンジ DC 6 V (分解能 10µV)〜DC 60 V (分解能 100µV), 2切替え
　 測定確度: ±0.01% rdg. ±3 dgt. (EX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算)
表示 抵抗 「31000」, 電圧 「600000」 カウントLED
サンプリング時間 EX.FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
※掲載値は最速時、測定項目・電源周波数による
全測定時間 応答時間+サンプリング時間 (抵抗/電圧とも約10msの応答時間ですが参考値であり, 被測定物によって異なります)
コンパレータ 判定: Hi/IN/Lo (抵抗, 電圧それぞれ独立判定), 総合判定 (PASS/FAIL、 抵抗判定結果と電圧判定結果のAND演算), 画面表示, ブザー, 外部I/Oへ出力 (オープンコレクタ, 35 V, DC50 mA max.)
アナログ出力 BT3563-01, BT3562-01モデルのみ, 抵抗測定値 (表示値 DC 0 V〜3.1 V)
インタフェース EXT I/O, RS-232C, プリンタ (RS-232C経由), GP-IB (-01モデル)
電源 AC100〜 240 V, 50/60 Hz, 30 VA max.
寸法・質量 215W × 80H × 295D mm, 2.4 kg
付属品 取扱説明書 ×1, 電源コード ×1

測定用リードA (3)

(高電圧バッテリ測定対応)

プローブ長について
A :二股〜プローブ間
B :プローブ長
L :全長

ピン形リード L2100

¥39,600（税込 ¥43,560）
A: 300 mm, B: 172 mm, L: 1.4 m, DC 1000 V

ピン形リード L2110

¥74,800（税込 ¥82,280）
A: 750 mm, B: 215 mm, L: 1880 mm, 高電圧バッテリ測定, DC 1000 V

先ピン 9772-90

¥3,600（税込 ¥3,960）
ピン形リード 9772, L2100, L2110, L2120およびピン形プローブ L2003の先端交換用 (1本)

測定用リードB (60V以下のバッテリ測定用) (2)

小さい電極の測定向け φ 1.8mmの１軸タイプ

プローブ長について
A :二股〜プローブ間
B :プローブ長
L :全長

ピン形リード 9770

¥31,900（税込 ¥35,090）
A: 260 mm, B: 140 mm, L: 850 mm, DC 60 V

先ピン 9770-90

¥8,800（税込 ¥9,680）
ピン形リード9770,Ｌ2102の先端交換用（1本）

測定用リードB (60V以下のバッテリ測定用) (2)

スルーホールや微小対象物の測定向け ピンを0.2mmで並べた平行角錐ピンタイプ

プローブ長について
A :二股〜プローブ間
B :プローブ長
L :全長

ピン形リード 9771

¥45,100（税込 ¥49,610）
A: 260 mm, B: 138 mm, L: 850 mm, DC 60 V

先ピン 9771-90

¥13,200（税込 ¥14,520）
ピン形リード9771,L2103の先端交換用（1本）

測定用リードC (60V以下のバッテリ測定用) (3)

プローブ長について
A :二股〜プローブ間
B :プローブ長
L :全長

クリップ形リード L2107

¥18,700（税込 ¥20,570）
A: 130 mm, B: 84 mm, L: 1.1 m, DC 60 V

4端子リード 9453

¥15,400（税込 ¥16,940）
A: 280 mm, B: 118 mm, L: 1.36 m, DC 60 V

大径クリップ形リード 9467

¥26,400（税込 ¥29,040）
A: 300 mm, B: 131 mm, L: 1350 mm, 先端φ28 mm, DC 50 V

ゼロアジャストボード (1)

ピン形リード9770, 9771のゼロアジャスト作業には使用不可

ゼロアジャストボード Z5038

¥5,300（税込 ¥5,830）
L2120, L2100, L2110, L2020, 9465-10, 9772用

PCコミュニケーション (2)

GP-IB接続ケーブル 9151-02

¥36,300（税込 ¥39,930）
2 m

RS-232Cケーブル 9637

¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m

使用可能製品 (2)

(2018年6月現在)

スイッチメインフレーム SW1001

詳細はこちら

¥237,600（税込 ¥261,360）
• 測定器との組み合わせにより多チャネル測定が可能
• 最大66ch (2線)〜18ch (4端子対)
スイッチメインフレーム SW1002

詳細はこちら

¥429,000（税込 ¥471,900）
• 測定器との組み合わせにより多チャネル測定が可能
• 最大264ch (2線)〜72ch (4端子対)
