メモリハイロガー 8423

600ch増設可能な絶縁入力データロガー最速10msサンプリングシステム拡張型データロガー

廃止

データロガー LR8101, LR8102

概要
特長
仕様
オプション
ダウンロード
アプリケーション

特長

PCベースの15ch〜600chデータ収集器
強化された絶縁、対地間600V、チャネル間200V/120V
USB2.0、100BASE-TX LAN、CFカード1GBまで対応
メモリ容量を効率的に利用できるデュアルサンプリング

形名（発注コード）

8423	入力ユニット別	廃止

8423本体のみでは測定できません。オプションのユニット類が別途必要です。

使用用途に合わせて増設できる多チャンネルロガー

8423本体にユニットを8台まで増設可能。
使用用途に合わせて4種類のユニットを自由に組み合せできます。

入力ユニットの増設はワンタッチで簡単。
市販DINレールへ取り付けできるため、盤組み込みやラック組み込みに最適です。

最大40ユニット（600ch）まで測定可能な多チャンネルロガー

8423 1台で最大8ユニット（120ch）増設できます。
その8ユニット連結を1システムとして最大5システム（600ch）まで拡張可能。

しかも600ch全て最速の10msecでデータ収集できます。
ハイブリッドシステム車など、負荷の急変に対応した測定に最適です。

全チャンネル同期測定が可能

ユニットを連結した最大120chの測定においては、各入力チャネルは同期してサンプリングします。

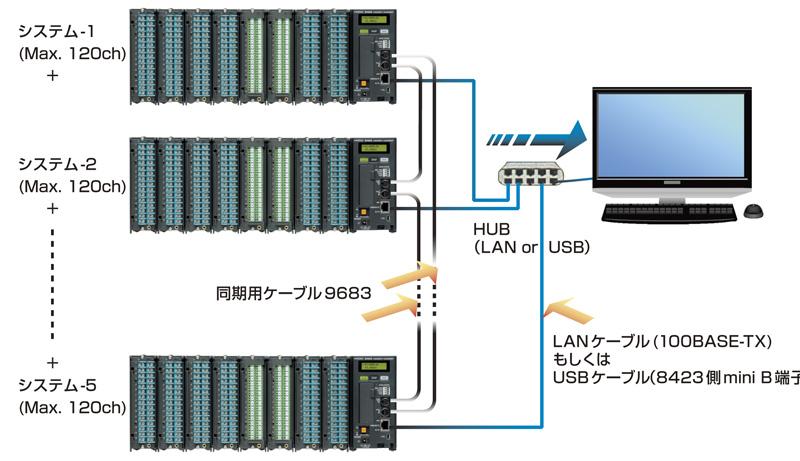

複数の8423をLANまたはUSB接続して、最大600chのシステムで測定する場合はオプションの同期用接続ケーブル9683を使用することで、各システム間で同期したサンプリングが可能になります。

また、PCベースのデータ収集のみでなく、マスター機の8423にある[START/MARK], [STOP]キーで測定開始と停止が可能です。

＊マスター機は任意に決める事ができます。
最初の収集条件設定だけは、USBもしくはLAN経由でPCから行う必要があります。
＊同期用接続ケーブル9683は、同期させる8423と同数必要です。
　例）8423を2台同期させるときは2本、5台同期させるときは5本の同期接続ケーブルが必要です。

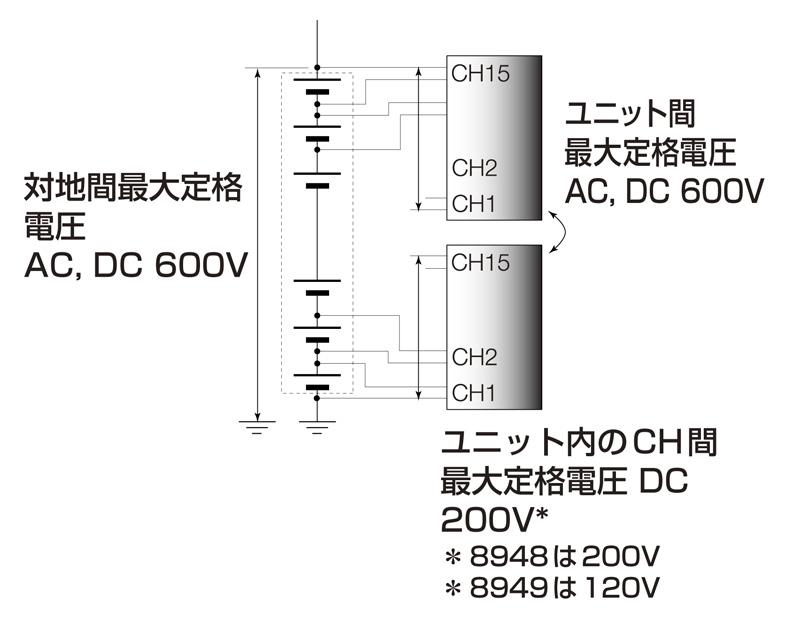

ユニット間、対地間の絶縁電圧600V

全チャネルの絶縁入力と、対地間最大定格電圧AC, DC 600Vを実現しています。
これにより、電池が積層されコモンモード電圧が高くなるような場合でも、各電池の電圧を安全に測定することが可能になります。

測定・解析用パソコンソフト付属

パソコン計測に対応する、専用アプリソフト「Logger Utility」が付きます。

リアルタイムにデータをパソコンに記録。
測定中でも、過去のデータを見る事ができます。

パソコンとロガーはUSBもしくはLANで接続できます。

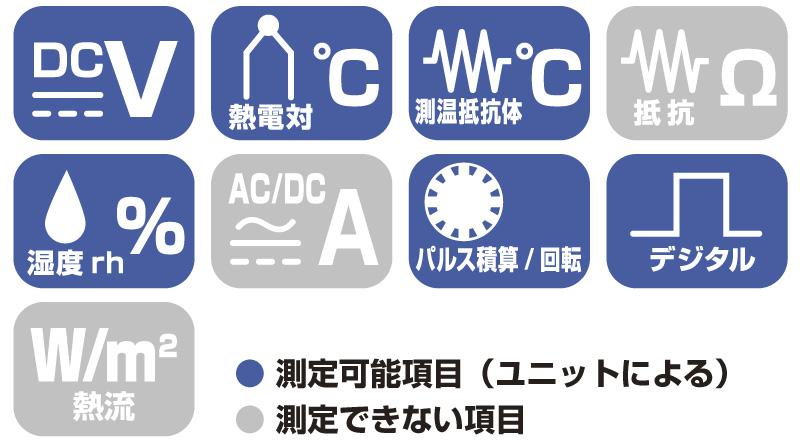

基本仕様

確度保証期間 1年

ユニット接続数	最大8ユニット (120ch), 8ユニット連結を1システムとして最大5システム (600ch)までの同期サンプリング可能
測定対象 Model 8948	[チャネル数] アナログ15chスキャニング絶縁入力 (2極M3ネジ締め端子台) [電圧測定範囲] ±150mV〜±100V, 1-5V, 最高分解能 5μV, 最大入力電圧: DC 100V, チャネル間 DC 200V, 対地間 AC DC 600V [熱電対測定範囲] -200˚C 〜2000˚C (使用センサにより異なる), 熱電対 (K, J, E, T, N, R, S, B, W), 最高分解能 0.01˚C
測定対象 Model 8949	[チャネル数] アナログ15chスキャニング絶縁入力 (ただし測温抵抗体および湿度はch間非絶縁, 4極押し締め端子台) [電圧測定範囲] ±150mV〜±60V, 1-5V, 最高分解能 5μV, 最大入力電圧: DC 60V, チャネル間 DC 120V, 対地間 AC DC 600V [熱電対測定範囲] -200˚C 〜2000˚C (使用センサにより異なる), 熱電対 (K, J, E, T, N, R, S, B, W), 最高分解能 0.01˚C [測温抵抗体測定範囲] -200˚C 〜800˚C (Pt 100, JPt 100), 最高分解能 0.01˚C [湿度測定範囲] 5.0〜95.0% rh (オプションセンサ使用), 分解能 0.1% rh
測定対象 Model 8996	[チャネル数] ディジタル/パルス入力15ch (2極M3ネジ締め端子台, CH1-5, CH6-10, CH11-15はGND共通, 無電圧a接点, オープンコレクタまたは電圧入力) [パルス積算] 0〜1000Mパルス, 最高分解能 1パルス [回転数変動] 0〜5000/n (r/s), 分解能 1/n (r/s) ※nは1回転当りのパルス数で1〜1000 [ディジタル入力] 記録間隔ごと1/0を記録 [最大入力電圧] DC 50V, チャネル間 AC 33VrmsまたはDC 70V, 対地間 AC DC 600V (CH1-5, CH6-10, CH11-15と8423本体間およびユニット間に加えても壊れない上限電圧)
記録間隔	10ms〜1hr, 19レンジ (湿度測定混在時は5s〜1hr), 入力ユニット単位で高速用/低速用の2種類設定可能
機能	CFカードへリアルタイム保存, FTPサーバー/HTTPサーバー機能, 他
インタフェース	LAN 100BASE-TX, USB 2.0 mini B端子, CFカードスロット
電源	[ACアダプタ] 9418-15 (AC100〜240V, 50/60Hz), 55VA Max. (ACアダプタ含む), 20VA Max. (本体のみ) [8ユニット接続時] [外部DC電源] DC9.6〜15.6V, 20VA Max. [8ユニット接続時] (接続コードはご相談)
寸法・質量	67W × 133H × 125Dmm, 600g (8423本体のみ)
付属品	クイックスタートマニュアル ×1, 詳細取扱説明書 ×1, ACアダプタ9418-15 ×1, USBケーブル ×1, アプリケーションディスク (Logger Utility) ×1, コネクタカバー ×1, フェライトクランプ ×1, 連結板× 1
