特長
- 基本確度±0.05%と広範囲な測定条件 (DCおよび40Hz〜200kHz, 5mV〜5V, 10μA〜50mA設定可能)

- 測定時間2msecの高速測定
- コンパレータ, BIN測定 (分類機能) 搭載

- C-D (120 Hz)とESR (100 kHz)などの異なる測定を連続で行う場合、全体の測定スピードが約1/10に向上
 (従来機3532-50比較)
形名(発注コード)
| IM3523 | ¥264,000(税込 ¥290,400) |
|---|
※RS-232C用接続ケーブルについて:市販品のインタリンク対応クロスケーブルが使用できます。RS-232Cケーブル9637は、ハードウェアフロー制御を使用しない場合のみ使用可能です。
LCRメータ IM3523 測定方法:異なる条件を連続測定
コンデンサの測定条件において120HzでC-D測定をしたい。100kHzでESR測定したい。このような時に、1台で異なる条件を高速で連続測定できます。
LCRメータ IM3523 測定方法:生産ラインの段取り変更をスムーズに、パネルロード機能
1台のLCRメータで複数の生産品に対応するには、効率良い段取り変更が求められます。
IM3523のパネルセーブ機能で測定条件を最大60個、オープン/ショート補正やケーブル長補正などの補正値を128個保存できます。パネルロード機能で保存された測定条件を読み込めます。手動読み込みのほかに、外部制御端子でパネル番号のロードを制御できるので、検査ラインの自動化構築が短縮できます。

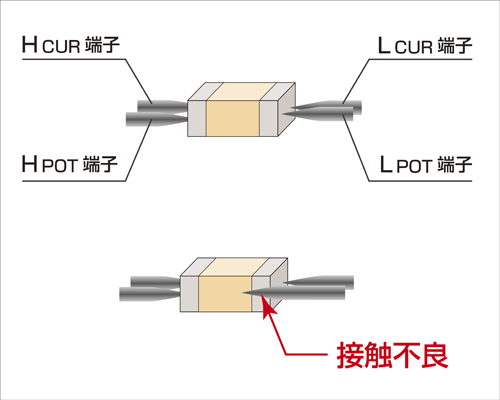

生産ライン検査に信頼性を:コンタクトチェック機能
4端子測定時に試料間の接触不良を検出
LPOT〜LCUR間とHPOT〜HCUR間の接触抵抗を測定し、設定したしきい値以上の場合にエラーを表示します。









基本仕様
| 測定モード | LCR (単一条件で測定), 連続測定 (保存された条件で連続測定) | |||||
|---|---|---|---|---|---|---|
| 測定パラメータ | Z, Y, θ, X, G, B, Q, Rdc (直流抵抗), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) | |||||
| 測定レンジ | 100 mΩ〜100 MΩ, 10レンジ (全てのパラメータはZで規定) | |||||
| 表示範囲 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [単位]〜9.99999G [単位]) ZとYのみは絶対値表示 θ: ± (0.000°〜180.000°), D: ± (0.00000〜9.99999) Q: ± (0.00〜99999.9), Δ%: ± (0.0000%〜999.999%) | |||||
| 基本確度 | Z: ±0.05% rdg. θ: ±0.03° | |||||
| 測定周波数 | 40 Hz〜200 kHz (設定分解能 5桁分解能) | |||||
| 測定信号レベル | Vモード, CVモード: 5 mV〜5 Vrms, 1 mVrmsステップ CCモード: 10 μA〜50 mArms, 10 μArmsステップ | |||||
| 出力インピーダンス | 100 Ω | |||||
| 表示 | モノクロLCD | |||||
| 測定時間 | 2 ms (1 kHz, FAST, 代表値) | |||||
| 機能 | コンパレータ, BIN測定 (分類機能), パネルロード・セーブ, メモリ機能 | |||||
| インタフェース | EXT I/O (ハンドラ), USB通信 オプション: RS-232C/GP-IB/LANの1種類を装着可能 | |||||
| 電源 | AC 100〜240 V, 50/60 Hz, 50 VA max | |||||
| 寸法・質量 | 260W × 88H × 203D mm, 2.4 kg | |||||
| 付属品 | 電源コード ×1, 取扱説明書 ×1, CD-R (通信取扱説明書, サンプルソフト) ×1 | |||||
プローブ・テストフィクスチャ (15)
※9268-10または 9269-10使用の際は外付けの定電圧源、定電流源が必要になります


                                                                                      ¥5,300(税込 ¥5,830)
                                  L2001の先端交換用汎用サイズ, L2001に付属


                                                                                      ¥18,700(税込 ¥20,570)
                                  L2001の先端交換用小型サイズ


                                                                                      ¥103,400(税込 ¥113,740)
                                  ケーブル長1m, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 50Ω, 測定可能端子直径: 0.3〜5mm


                                                                                      ¥45,100(税込 ¥49,610)
                                  ケーブル長1m, DC〜200kHz, 50Ω, 測定可能端子直径: 0.3〜5mm


                                                                                      ¥100,100(税込 ¥110,110)
                                  ケーブル長1m, DC〜8MHz, 50Ω, 測定可能端子直径: 0.3〜1.5mm


                                                                                      ¥55,000(税込 ¥60,500)
                                  直結型, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 測定可能端子直径:0.3〜2mm


                                                                                      ¥114,400(税込 ¥125,840)
                                  直結型, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 試料寸法:1〜10mm


                                                                                      ¥71,500(税込 ¥78,650)
                                  直結型, 40Hz~8MHz, 最大印加電圧DC±40V


                                                                                      ¥71,500(税込 ¥78,650)
                                  直結型, 40Hz〜2MHz, 最大印加電流DC 2A


                                                                                      ¥36,300(税込 ¥39,930)
                                  ケーブル長1m, DC〜200kHz, 50Ω, 測定可能端子直径:0.3〜2mm


                                                                                      ¥138,600(税込 ¥152,460)
                                  直結型, 側面に電極があるSMD用, DC〜120MHz, 試料寸法:3.5 ±0.5mm


                                                                                      ¥155,100(税込 ¥170,610)
                                  直結型, 底面に電極があるSMD用, DC〜120MHz, 試料寸法:幅1.0〜4.0mm, 高さ1.5mm 以下
PCコミュニケーション (4)


                                                                                      ¥64,900(税込 ¥71,390)
                                  外部制御用


                                                                                      ¥52,800(税込 ¥58,080)
                                  外部制御用


                                                                                      ¥56,100(税込 ¥61,710)



                                                                                      ¥36,300(税込 ¥39,930)
                                  2 m
