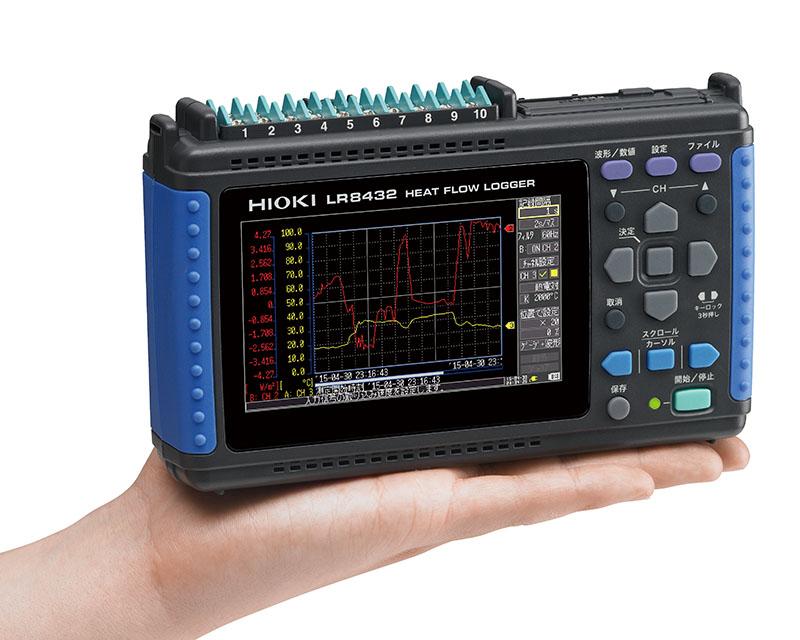

熱流ロガー LR8432

断熱性能の評価、温度変化の原因解析に最適熱流束測定も可能なデータロガー

概要
特長
仕様
オプション
ダウンロード
アプリケーション

特長

熱流センサで熱の量と流れを測定
温度・電圧も測定可能
測定データをUSBメモリに記録し、手軽にPCに持っていくことができます！長期間に渡る測定は、信頼のCFカードに安心記録！
アナログ入力10ch絶縁、最高感度10mV
全チャネルで10msの最高サンプリングが可能
生波形と演算後の波形を2つ同時に記録（熱貫流率などの波形演算）
ダブルゲージで2本の目盛りを表示可能

主な応用分野

自動車市場（エンジンルームから車内への熱の流れの評価、車両部品の熱損傷の判定、熱源の特定など）
住宅建設市場（建築材料の断熱性能の評価、輻射式暖房システムの性能評価など）

形名（発注コード）

LR8432	10ch	¥160,700（税込 ¥176,770）

バッテリパック9780は別売オプションになります。長期間に渡る大切なデータの記録には、工業用規格のHIOKI純正CFカードの使用をお勧めします。HIOKI純正オプション品のCFカード以外のメディアは動作保証外となります。

熱流測定とは

熱流測定とは、発熱量および吸熱量を数値化し、波形で表示ができる測定方法です。
熱電対ではわからない微量の温度変化の様子も、熱の移動状況を測定することで明確にできます。
熱流ロガーは、LR8432とLR8416の 2機種があります。

温度変化の原因対策に最適：熱流束を測定できる

LR8432は、「熱量」を見える化するデータロガーです。
熱流センサーを使って熱エネルギーの移動（熱の流れ）や熱エネルギー量を見える化することで温度変化の先行指標となります。
熱流センサーのほか、熱電対や電圧などの入力が可能な、10 CHデータロガーです。

研究開発・性能評価の熱対策に役立つ熱流束測定データロガー

LR8432 熱流ロガーなら、熱の流れ（流入/流出）や熱量を見ることで
より高精度な空調制御や製品開発における熱対策に役立ちます。

●自動車部品の発熱・吸熱の切り分けに
●建築住宅設備の性能評価に
●家電の省エネ効率測定に
●人体の熱の影響調査に
●プラント配管の断熱材劣化診断に
●農業・土木の温度変化の指標に
●食品保管の品質管理に
●素材・スポーツウェア・防寒着の開発に
など

熱流と温度ゲージを同時に表示

熱流ロガーLR8432で測定した熱流と温度ゲージを同時に表示できます。
比較したいデータを同時に表示することで、温度と熱流の動きが一目で分かります。

基本仕様

確度保証期間 1年

熱計測特化機能	■ 簡単スケーリング設定：熱流センサの感度を直接入力 ■ 演算：熱流測定に便利な波形演算 (単純平均・移動平均・積算・熱貫流率), 数値演算による積算など
アナログ入力部	[チャネル数] アナログ10chスキャニング絶縁入力 (2極M3ネジ締め端子台) [電圧測定範囲] ±10 mV〜±60 V, 1-5V, 最高分解能 500 nV [熱電対測定範囲] −200˚C 〜1800˚C (使用センサにより異なる), 熱電対 (K, J, E, T, N, R, S, B), 最高分解能 0.1˚C [測温抵抗体] [湿度] 機能なし [最大入力電圧] DC 60 V [CH間最大電圧] [対地間最大定格電圧] AC 30 Vrms, DC 60 V (入力ch−筐体間, 各入力ch間に加えても壊れない上限電圧)
パルス入力部	[チャネル数] パルス入力 4ch (パルス入力は専用コネクタ, 本体とGND共通) [パルス積算] 0〜1000M (count) (無電圧a接点, オープンコレクタまたは電圧入力), 最高分解能 1 (count) [回転数変動] 0〜5000/n (回転/秒), 分解能 1/n (回転/秒) ※nは1回転当りのパルス数で1〜1000 [最大入力電圧] DC 0〜10 V [CH間最大電圧] [対地間最大定格電圧] 非絶縁
記録間隔	10ms〜1時間, 19設定 (記録間隔内に全入力チャネルをスキャン)
ディジタルフィルタ	OFF/50Hz/60Hz (カットオフ周波数を自動設定)
メモリ容量	内部3.5Mワード, CFカード/USBメモリ (HIOKI純正CFカードのみ動作保証)
外部インタフェース	USB2.0シリーズミニB ×1, 機能: PCからの制御, CFカード内の測定データをPCへ転送 (USBメモリ内のデータをUSB通信でPCへ転送不可) CFカード/USBメモリのドライブ間コピー可能
表示体	4.3型WQVGA-TFTカラー液晶 (480 × 272ドット)
機能	CFカード/USBメモリへリアルタイム保存, 数値演算, 他
電源	[ACアダプタ] Z1005 (AC100〜240 V, 50/60 Hz), 30 VA Max. (ACアダプタ含む), 10 VA Max. (本体のみ) [バッテリパック] 9780 /連続使用時間 2.5h (25℃参考値), 3 VA Max. [外部電源] DC10〜16 V, 10 VA Max. (接続コードはご相談, 配線は3 m以内)
寸法・質量	176W × 101H × 41Dmm, 550g (バッテリパック9780未装着時)
付属品	測定ガイド ×1, CD-R (データ収集アプリソフトLogger Utility, 取扱説明書PDF版) ×1, USBケーブル ×1, ACアダプタZ1005 ×1
