超絶縁計 SM-8213, SM-8215, SM-8220

超絶縁抵抗をあらゆる現場で手軽に測定

廃止

特長

SM-8215	最大2×10^13Ω	廃止
SM-8220	最大2×10^16Ω	廃止

※RS-232C用接続ケーブルについて:オプションのRS-232Cケーブル9637は使用できません。市販のストレートケーブル9pin-9pinをお使いください。

低電圧から高抵抗測定まで広範なニーズに対応する３モデル

低電圧用　SM-8213
標準1000V SM-8215
高抵抗モデル　SM-8220

疑似バーグラフと疑似指針、数値にはデジタル値と３モードの同時表示。
オートホールドで、すばやい判断と、正確なデータ取得が可能です

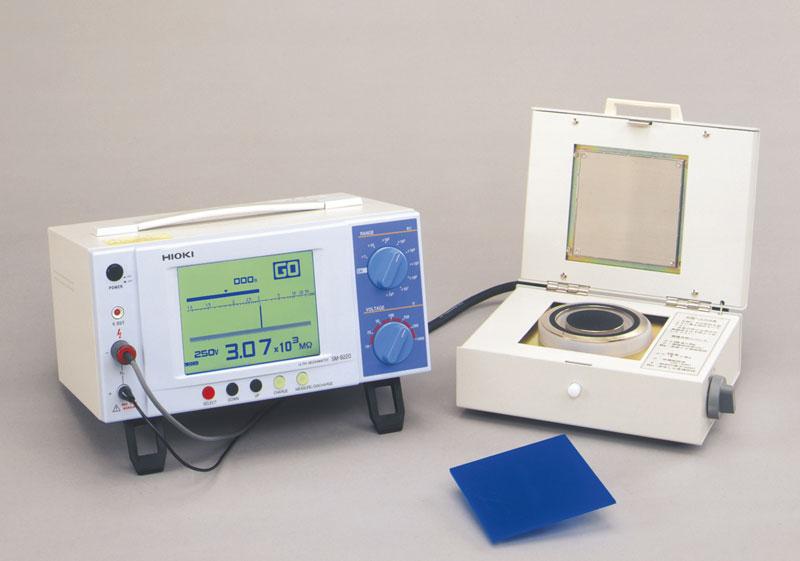

超絶縁計と組合せて平板試料の表面抵抗および体積抵抗の測定に用います。動画では超絶縁計SM-8220と組み合わせた電極の使い方を紹介します。

低電圧から高抵抗測定まで広範なニーズに対応する３モデル

低電圧用　SM-8213
標準1000V SM-8215
高抵抗モデル　SM-8220

超絶縁計と組合せて平板試料の表面抵抗および体積抵抗の測定に用います。動画では超絶縁計SM-8220と組み合わせた電極の使い方を紹介します。

確度保証期間 1年

		SM-8213	SM-8215	SM-8220
抵抗測定レンジ	5 V	2.5 ×10^4 - 1 ×10^11 Ω
	10 V	5 ×10^4 - 2 ×10^11 Ω		5 ×10^4 - 2 ×10^14 Ω
	15 V	7.5 ×10^4 - 3 ×10^11 Ω
	25 V	1.25 ×10^5 - 5 ×10^11 Ω		1.25 ×10^5 - 5 ×10^14 Ω
	50 V	2.5 ×10^5 - 1 ×10^12 Ω	2.5 ×10^5 - 1 ×10^12 Ω	2.5 ×10^5 - 1 ×10^15 Ω
	100 V	5 ×10^5 - 2 ×10^12 Ω	5 ×10^5 - 2 ×10^12 Ω	5 ×10^5 - 2 ×10^15 Ω
	250 V		1.25 ×10^6 - 5 ×10^12 Ω	1.25 ×10^6 - 5 ×10^15 Ω
	500 V		2.5 ×10^6 - 1 ×10^13 Ω	2.5 ×10^6 - 1 ×10^16 Ω
	1000 V		5 ×10^6 - 2 ×10^13 Ω	5 ×10^6 - 2 ×10^16 Ω
測定確度	±10 % (20 ℃にて各レンジとも最小値から10倍の範囲) ただし、SM-8220の10^8レンジのみ±20%
出力電流		最大50 mA	最大2 mA	最大2 mA
表示	LCD (ディジタル&アナログ表示)
標準機能	タイマ (1〜999s), コンパレータ, リモートスタート, HV-EN (インターロック)
インタフェース	RS-232C, コンパレータ出力 (オープンコレクタ)
電源	AC100/120/220/240 V ±10 % (最大250 V, 50/60 Hz), 25 VA
寸法・質量	284W × 139H × 215D mm, 4.3 kg
付属品	取扱説明書 ×1, 電源コード ×1, 接地アダプタ (3P-2P変換) ×1, 測定棒 (黒) 0GE00001 ×1, 測定棒 (赤) 0GE00002 ×1, ショートプラグ (実装済み) ×1
