インパルスハイボルテージディバイダ ST1005
高精度電圧測定からインパルス部分放電試験まで対応, 1000:1ボルテージディバイダ
NEW
DCからインパルスPDまで、広帯域で信頼性の高い計測を実現
ST1005は、最大5 kV rms/7.1 kVpeakの高電圧信号を1000:1の比率で出力する高精度ボルテージディバイダです。DCから10 MHz (-3 dB) までの優れた周波数特性を備え、高周波数帯域で平坦な応答を実現。高精度な電圧測定やインパルス部分放電 (PD) 観測など、幅広いアプリケーションで信頼性の高い測定をサポートします。
特長
- 最大5 kV rms/7.1 kVpeakの電圧を1000:1で分圧出力
- 広帯域周波数特性: DCから10 MHz (-3 db)
- 高精度電圧変換: 測定確度±0.3 ％ f.s. (DC, 45 Hz〜66 Hz)
形名（発注コード）
| ST1005 | ¥550,000（税込 ¥605,000） |
|---|

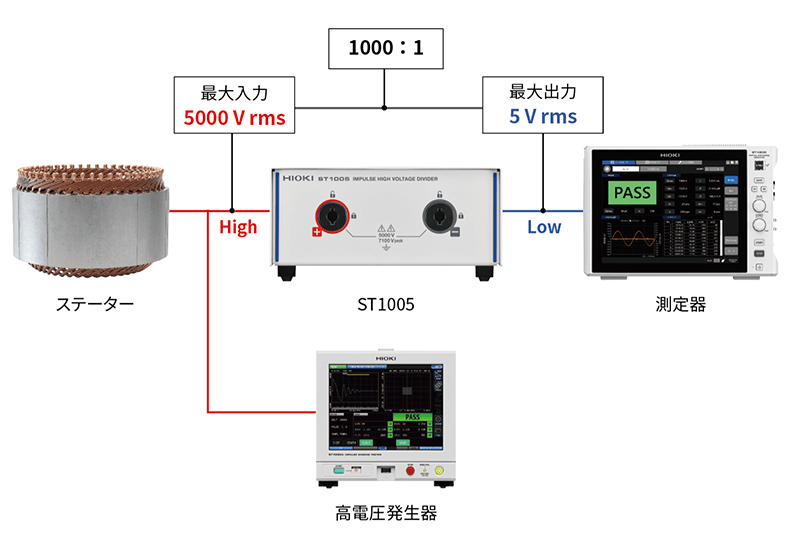

高電圧を低電圧へ高精度に変換
入力最大電圧:5 kV rms/7.1 kVpeak
分圧比: 1000:1
測定確度（振幅）: ±0.3 % f.s.（DC, 45 Hz〜66 Hz）
一般的な測定器では、1000 Vを超える電圧をダイレクトに測定できません。ST1005を使用することで、最大5 kV rmsの電圧を1000:1で高精度で変換。高電圧の正確な測定をサポートします。

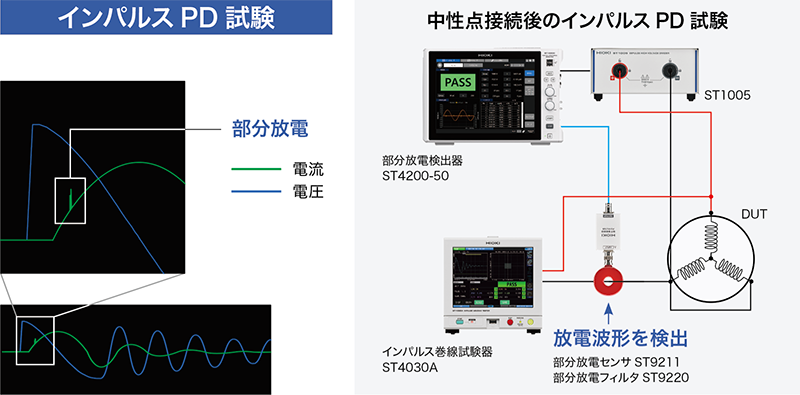

DCからインパルスPD試験まで、さまざまなアプリケーションで活躍
測定帯域: DCから10 MHz (-3 dB)
ST1005は広帯域での高電圧測定でご活用いただけます。高精度電圧測定からインパルスPD試験での電圧波形観測までさまざまアプリケーションに対応します。
| 最大定格電圧 | 5000 Vrms, ±7100 Vpeak (周波数ディレーティング範囲内) |
|---|---|
| 最大定格電圧 （対地間） | 測定カテゴリなし: AC/DC 5000 V, ±7100 V peak, 予想される過渡過電圧 0 V |
| 測定確度 | ±0.3 %f.s.: DC, ±0.3 % f.s.: 50 Hz/60 Hz |
| 測定帯域 | DC～10 MHz (-3 dB typ.) |
| 分圧比 | 1000：1 |
| 同相電圧除去比 (CMRR) | 90 dB (typ.): 50 Hz/60 Hz |
| 使用温度範囲 | -10 ℃～50 ℃, 80％RH以下（結露しないこと） |
| 適合規格 | 安全性: EN 61010, EMC: EN 61326 Class A |
| 電源 | 定格電源電圧: AC 100 V～240 V (50 Hz/60 Hz) |
| 寸法・質量 | 約195W × 83.2H × 346D mm, 約2.2 kg |
| 接続対応品 | ST4200-50 部分放電検出器, SW2001 高電圧リレーボックス |
| 付属品 | 接続ケーブルL9218, 電源コード, 取扱説明書, 使用上の注意 |
電圧コード (4)
¥8,800（税込 ¥9,680）
1.6 m
¥13,200（税込 ¥14,520）
3.0 m
¥13,800（税込 ¥15,180）
赤黒セット: ST1005とDUT接続用, 1.6 m
¥18,200（税込 ¥20,020）
赤黒セット: ST1005とDUT接続用, 3.0 m
接続ケーブル (2)
¥11,200（税込 ¥12,320）
赤黒セット: ST1005とSW2001接続用, 1.5 m
¥8,500（税込 ¥9,350）
ST4200とSW2001間 接続用、1.5 m
-
