絶縁抵抗試験器 ST5520
絶縁抵抗検査の「すばやく」を実現
特長
- 最速50 msですばやく判定
- 残留電圧をすばやく放電
- 自由な試験電圧値設定(1 V分解能, 25〜1000 V設定)
- コンタクトチェック機能(接触不良による誤判定防止)
- 短絡チェック機能(不具合予備軍の市場流出防止)
- バッテリーの生産ラインに最適
形名(発注コード)
ST5520 | 外部I/O出力付き | ¥143,000(税込 ¥157,300) |
---|---|---|
ST5520-01 | BCD出力付き | ¥157,300(税込 ¥173,030) |
測定目的に応じてオプションのテストリードを別途ご購入ください。
絶縁抵抗検査の「すばやく」を実現
絶縁抵抗試験器ST5520は生産ラインにおける高速タクト要求にお応えできる試験器です。

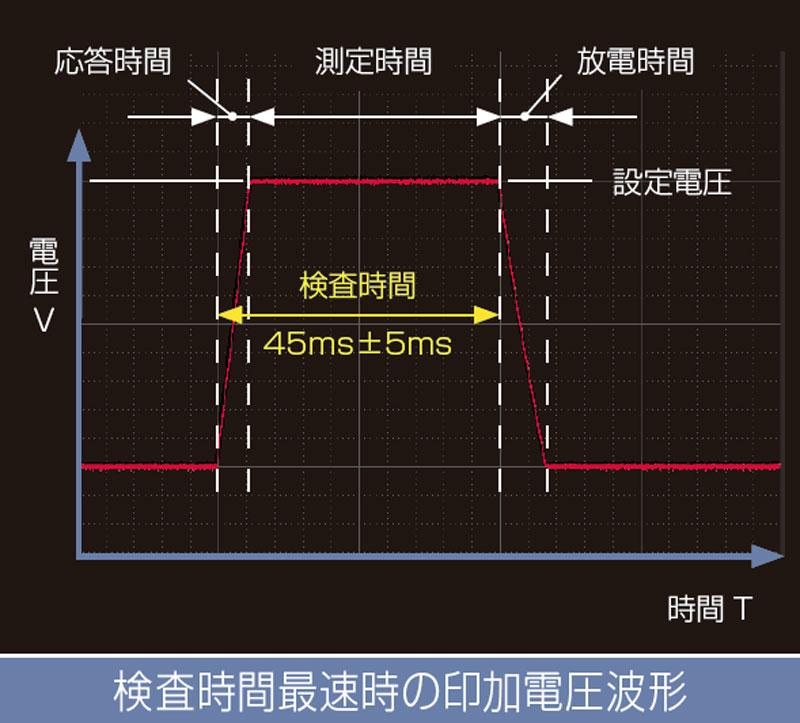

最速50ms ですばやく判定
業界最速の50msで検査が完了します。従来機と比較しても700ms近いスピードアップを実現しました。
(※波形は 9MΩ、10pFの試料の測定結果です)

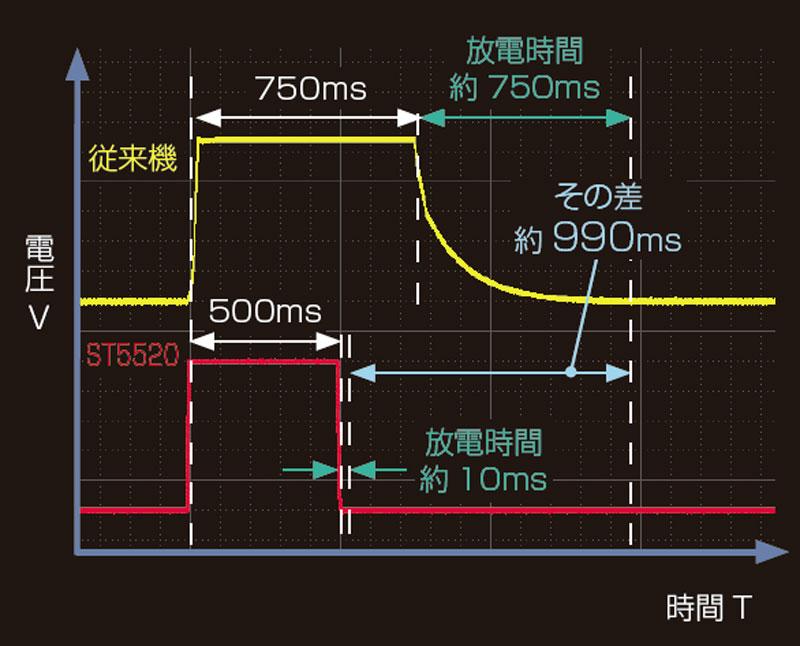

高速自動放電機能
検査後の放電時間を従来機より大幅に短縮しました。
同一条件での比較でも 990msのタクト改善を実現しています。

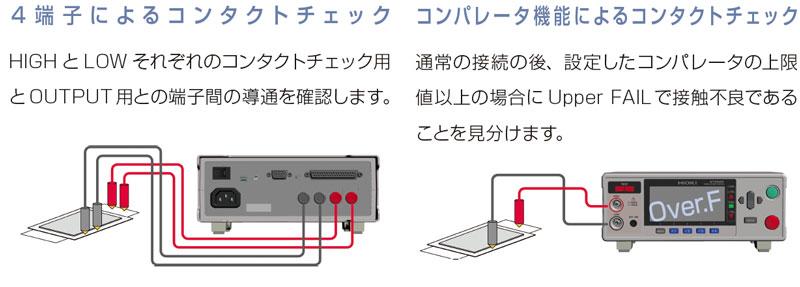

2つのコンタクトチェック
4端子接続時と2端子接続時で2つのコンタクトチェック機能を用意しました。

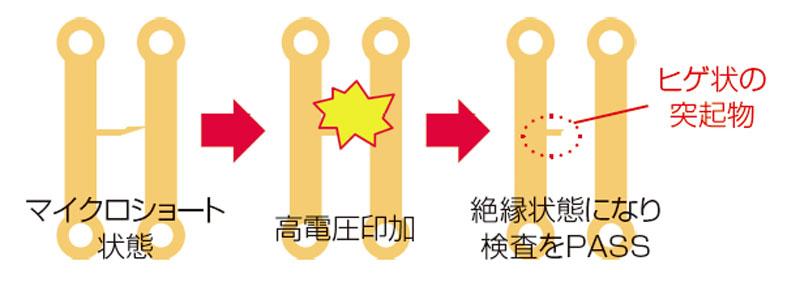

マイクロショート検出による検査品質の向上
マイクロショートのような高電圧により焼損してしまうような不良を低電圧検査により確実にピックアップします。

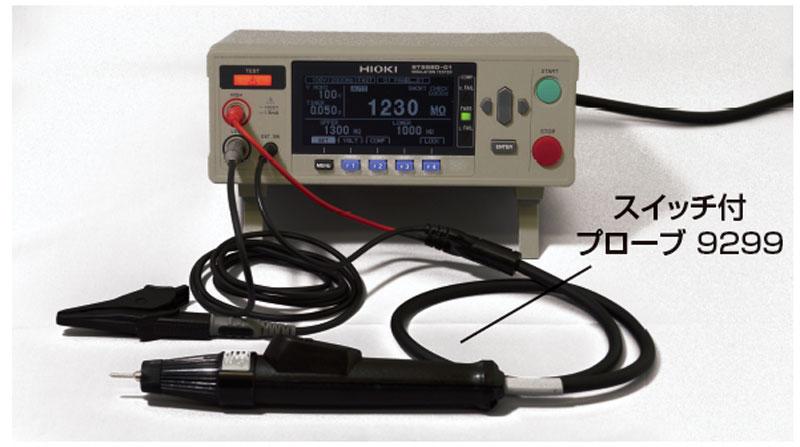

スイッチ付きプローブ(オプション)
プローブを持ったまま作業できるので、安全かつ簡単に測定が可能です。
基本仕様
測定項目 | 絶縁抵抗 (直流電圧印加方式) | |||||
---|---|---|---|---|---|---|
試験電圧 | (測定レンジ: AUTO・MANUAL設定可) 25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000 MΩ) |
|||||
基本確度 | ±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0〜20 MΩ], 100 V ≦ V < 500 V [0〜20 MΩ], 500 V ≦ V ≦ 1000 V [0〜20 MΩ] |
|||||
測定スピード | FAST: 30 ms/回 , SLOW: 500 ms/回 (切換え) | |||||
表示部 | LCD (寿命100,000時間), バックライト4段階 | |||||
メモリ機能 | 保存内容: 定格測定電圧値, コンパレータ上下限値, 試験モード, 判定ビープ音, 試験時間, 応答時間, 抵抗レンジ, 測定スピード メモリ数: 最大10通り (セーブ/ロード可能) |
|||||
コンパレータ設定 | UPPER_FAIL: 測定値 ≧ 上限値, PASS: 上限値 > 測定値 > 下限値 LOWER_FAIL: 測定値 ≦ 下限値 |
|||||
判定処理 | ビープ音, PASS/U.FAIL/L.FAILをLED点灯, UL_FAIL時はU.FAIL/L.FAILを同時点灯, 外部I/O出力, RS-232C判定出力 | |||||
試験時間タイマ | 0.045 s〜999.999 s (0.001 s分解能) で電圧印加から合否判定までの時間を設定可能 | |||||
応答時間タイマ | 試験開始後, コンパレータ判定動作を0.005 s〜999.999 s (0.001 s分解能) で設定された時間が経過するまで禁止 | |||||
アナログ出力 | DC +4 V f.s. | |||||
インタフェース | RS-232C (標準装備), 外部 I/O (外部コントロール用入力, 判定結果出力) BCD出力 (ST5520-01のみ) |
|||||
電源 | AC 100 V〜240 V, 50/60 Hz, 25 VA max. | |||||
寸法・質量 | 215W × 80H × 166D mm, 1.1 kg | |||||
付属品 | 取扱説明書 ×1, 電源コード ×1, 外部I/Oコネクタ ×1, コネクタカバー ×1 |
入出力コード (5)
※ L2200の延長が可能です。最寄りの営業拠点にご確認ください。

¥3,300(税込 ¥3,630)
ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧:CAT Ⅳ 600V, CAT Ⅲ 1000V

¥2,700(税込 ¥2,970)

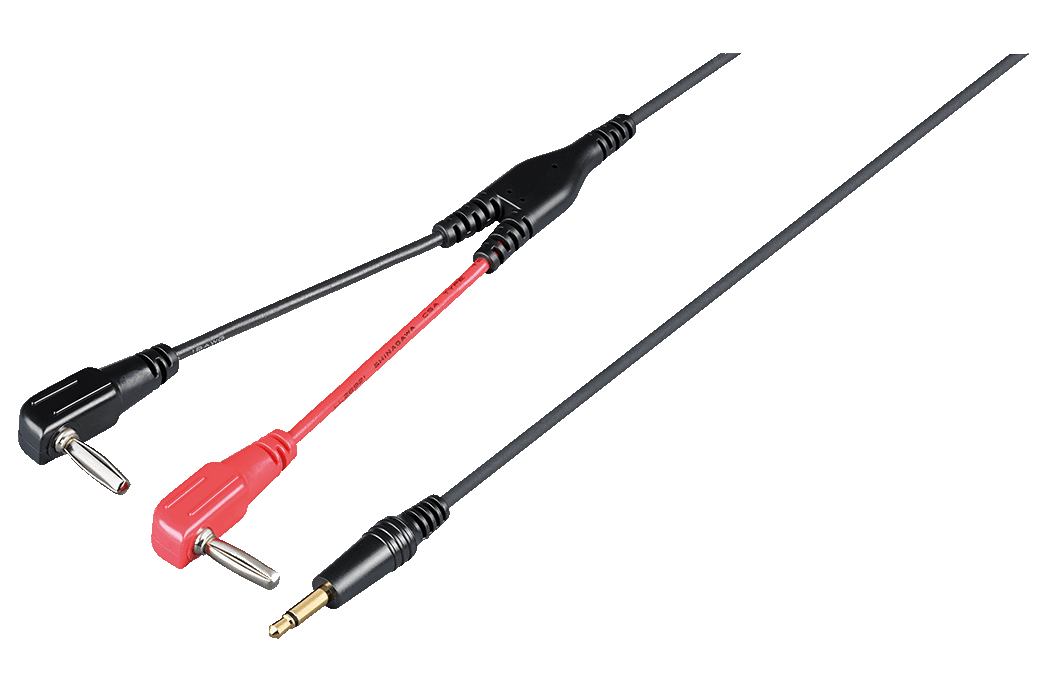

φ 3.5ミニプラグ−バナナ端子, 1.5 m

¥2,000(税込 ¥2,200)
1.2 m

¥4,700(税込 ¥5,170)
受け:バナナメス, 出力:BNCオス

¥15,400(税込 ¥16,940)
80 cm
PCコミュニケーション (1)

¥2,000(税込 ¥2,200)
9pin - 9pin, クロス, 1.8 m
