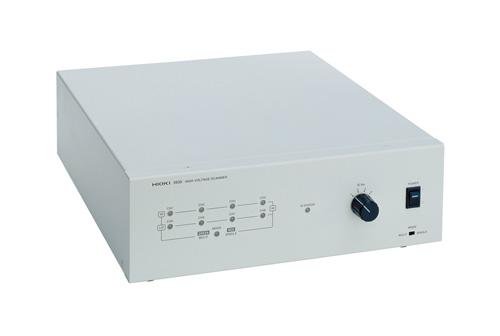

高圧スキャナ 3930
絶縁耐圧試験の自動化に欠かせない高圧対応切替器
高電圧の多点自動試験
3930 は、入力された高電圧を任意のチャネルから出力する高圧スキャナです。
1台8チャネル ( シングルモード) で、最大4台(32 チャネル)まで接続できます。
HIOKI 自動絶縁耐圧試験器3153との組合せると、多点の絶縁耐圧試験の自動化が実現します。
特長
- 入力された高電圧を任意のチャネルから出力
- 1台で8ch（シングルモード）、最大32ch（4台接続）まで可能
- 高電圧の入出力、制御信号線、電源は絶縁
- 3153のプログラム機能で制御できるほか、一般シーケンサでも制御可能
形名（発注コード）
| 3930 | 3153用、他一般シーケンサ向け | ¥385,000（税込 ¥423,500） |
|---|
基本仕様
| 動作モード | マルチ: High 4 ch / Low 4 chの任意ポイントでスキャン シングル: High 8 ch - Common共通でスキャン |
|---|---|
| 使用定格電圧 | AC 5 kV / DC 5 kV |
| 動作表示 | 電源供給時ランプ点灯, 指定チャネル動作時ランプ点灯 |
リレー部
| 最大開閉電圧 | 5000 VDC, 5000 VAC |
|---|---|
| 最大開閉電流 | 1.0 A (開閉容量50 W) |
| 接点間接触抵抗 | 500 mΩ以下, 1 mA通電にて |
| 最大接点容量 | 50 W |
| 時間 | 動作時間: 6 ms以下, 復旧時間: 6 ms以下 |
| 電源 | Vscv DC 24 V ±10% (制御信号入力コネクタより供給) 12 VA max. |
| 寸法・質量 | 316W × 100H × 350D mm, 4.2 kg |
| 付属品 | 制御入力コネクタ接続ケーブル ×1, 高圧テストリード9615-01 (赤) ×8, 高圧テストリード (黒) ×1, 接地ケーブル ×1, 取扱説明書 ×1 |
オプション (1)
※9615-01は標準付属品
高圧テストリード 9615-01
¥5,100（税込 ¥5,610）
赤/高圧側単体, 1.5 m
-
