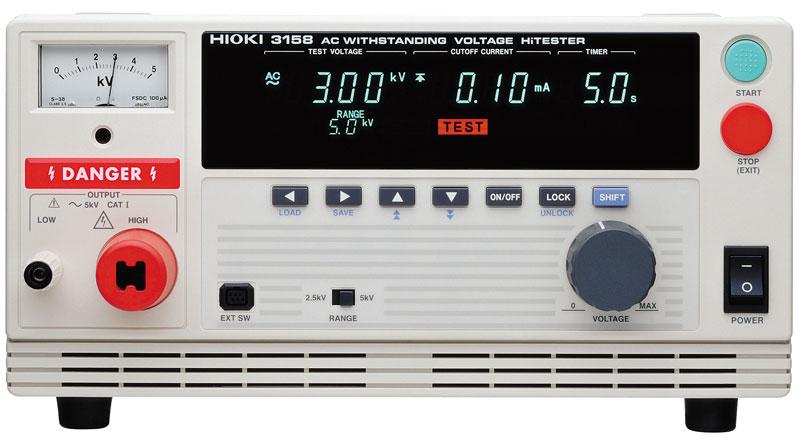

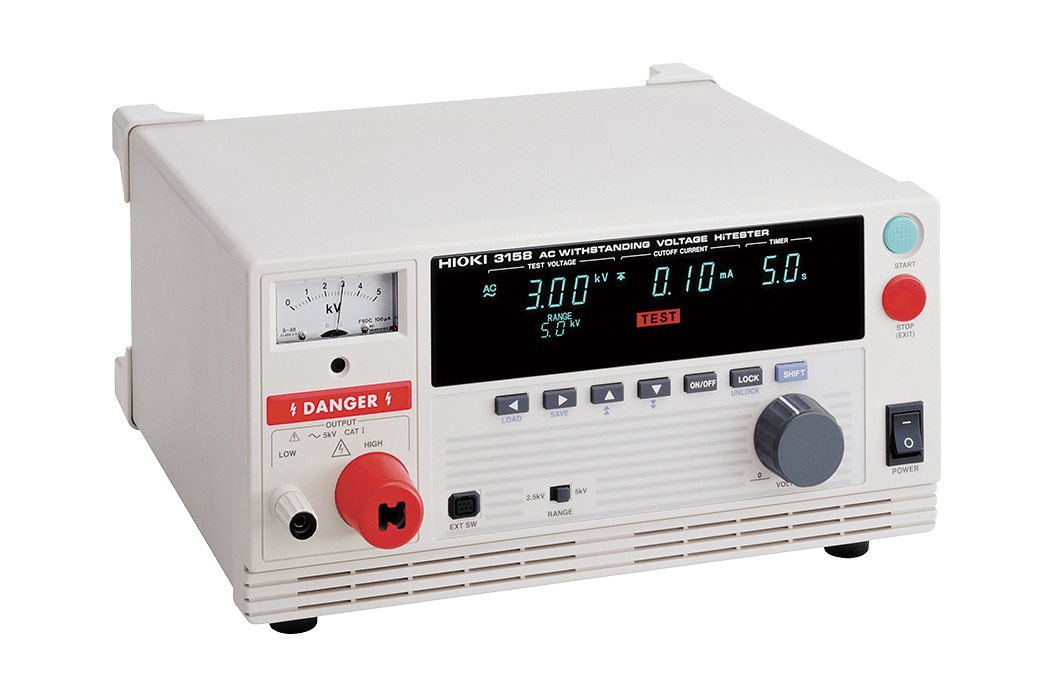

耐圧試験器 3158

特長

3158	AC100V電源仕様

3158の使い方

電圧コンパレータ付きで規格に沿った正確な耐圧試験をローコストで実現します。

安心、安全な中古電化製品をお客様に提供するために。

①絶縁試験と通電試験が必要な　電気用品安全法　PSE自主検査とは。
②絶縁（絶縁耐力）試験での、耐圧試験器 3158の使い方

安全に試験を行うための点検項目

実際の絶縁試験（絶縁耐力試験）の手順をご覧いただけます。

電力計3333を用いた、通電試験方法を紹介

(確度保証期間 1年)

出力電圧	AC 0〜2.5 kV / 0〜5.0 kV (平均値整流実効値表示)
波形/周波数	電源波形/電源同期, 電圧印加方式: ゼロ投入スイッチ
トランス容量	500 VA (30分定格)
電圧設定方式	手動設定
電圧計確度	ディジタル部 ±1.5% f.s. (JIS 1.5級相当), アナログ部 ±5% f.s. (f.s.=5 kV)

電流測定範囲	0.01 mA〜120 mA (平均値整流実効値表示)
測定分解能	0.01 mA (2/8 mAレンジ)〜 1 mA (120 mAレンジ)

判定内容	UPPER-FAIL: 測定電流値が設定上限値を超えた場合 PASS: 測定電流値が設定上下限値の範囲で設定時間経過の場合 LOWER-FAIL: 測定電流値が設定下限値未満の場合

モニタ機能	出力電圧・検出電流, モニタ周期: 2 回/s以上
タイマ設定範囲	0.5 s〜999 s
インタフェース	EXT I/O, EXT SW, RS-232C
電源	AC 100V ±10% (50/60 Hz), 800 VA max.
寸法・質量	320W × 155H × 263D mm, 15 kg
付属品	高圧テストリード 9615 (高圧側・リターン側各 ×1), 電源コード ×1, 取扱説明書 ×1, 予備ヒューズ ×1
