高速アナログユニット U8976
高速 200 MS/s, 絶縁入力
特長
- 200 MS/s の高速サンプリングで高速現象を確実にキャッチ
- 絶縁 2 チャネル入力
- 対地間最大定格電圧：AC, DC 1000 V (CAT II)
- 12 bit A/D による高分解能測定
- MR6000 専用
形名（発注コード）
| U8976 | MR6000他用 |
|---|
※入力コード類は付属しませんので、別途ご購入願います。
一瞬を逃さない圧倒的なサンプリング速度

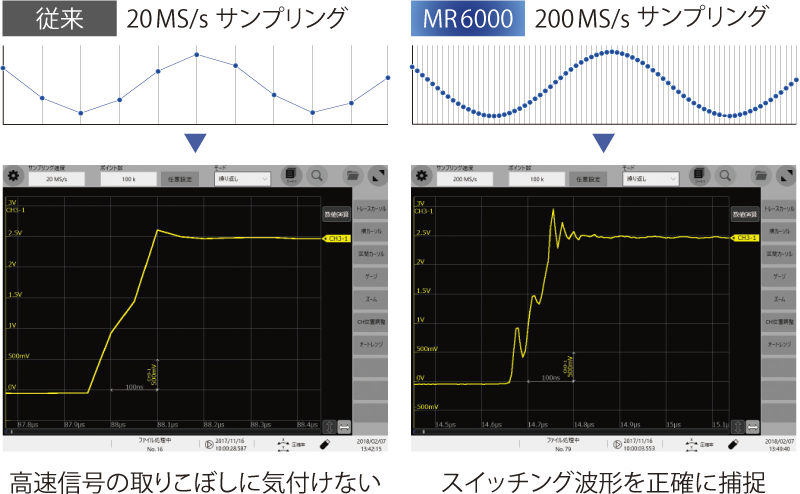

200 MS/s の高速サンプリングに加えて 30 MHz までの帯域を実現している高速アナログユニット U8976 は、高効率化が求められるインバータ評価試験においてスイッチング波形を正確に捉えます。メモリハイコーダが得意とするダイレクト入力も踏襲し、最大 DC 400 V まで入力できます。
高速サンプリングで突入電流を正確に測定

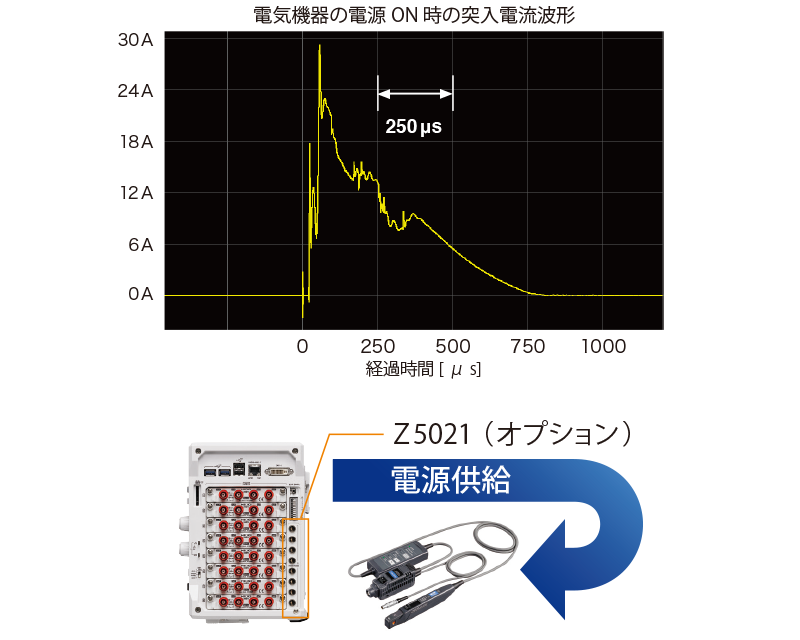

高速アナログユニット U8976 の周波数帯域 30 MHz と電流プローブ CT6711 を組み合わせて、突入電流や微小電流の測定が可能です。電流プローブの電源は、プローブ電源ユニット Z5021 を取り付けることで供給できるようになります。（MR6000 の場合）
基本仕様
| 測定機能 | チャネル数：2 ch 電圧測定 | |||||
|---|---|---|---|---|---|---|
| 入力端子 | 絶縁BNC端子 (入力抵抗1 MΩ, 入力容量22 pF) 対地間最大定格電圧：AC, DC 1000 V （入力と本体間は絶縁、入力ch〜筐体間、各入力ch間に加えても壊れない上限電圧） |
|||||
| 測定レンジ | 100, 200, 400 mV f.s. 1, 2, 4, 10, 20, 40, 100, 200, 400 V f.s., 12レンジ 測定/表示可能なAC電圧: 280 Vrms ローパスフィルタ: 5/500/5 k/1 MHz |
|||||
| 測定分解能 | 測定レンジの1/1600 (12bit A/Dを使用) | |||||
| 最高サンプリング速度 | 200 MS/s (2チャネル同時サンプリング) | |||||
| 測定確度 | ±0.5% f.s. (フィルタ5 Hz, ゼロ位置確度を含む) | |||||
| 周波数特性 | DC〜30 MHz -3dB, AC結合時: 7 Hz〜30 MHz -3dB | |||||
| 入力結合 | AC/DC/GND | |||||
| 最大入力電圧 | DC 400 V (直接入力時), DC 1000 V（9665使用時） | |||||
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 280 g | |||||
| 付属品 | 無し | |||||
電圧測定タイプＡ (4)
※入力電圧は、接続する入力ユニットの仕様で制限されます
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます
最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V
※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V
電圧測定タイプＢ (1)
※入力電圧は、接続する入力ユニットの仕様で制限されます
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます
・最大300Vまで入力可能
・径 φ5.0 mmケーブル
・1.7 m
・小型ワニ口クリップ
電圧測定タイプＣ (2)
※入力電圧は、接続する入力ユニットの仕様で制限されます
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます
最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
電圧測定タイプＤ (2)
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます。
※使用できるメモリハイコーダは単品カタログでご確認ください。
-
HIGH SPEED ANALOG UNIT U8976
