本体のみ。別売センサーは1年保証
-
※クランプセンサーは別売りです。
特長
- 設置スペースを気にしない小型軽量ポケットサイズ
- 一目で分かりやすい2項目表示
- 記録を停止しないでPCにデータ転送可能 (*1)
- 記録しながら電池交換 (電池を外しても約30秒間は記録を継続)
- 最大で従来比3倍の記録容量 (1chあたり60000データ)
- 変化を逃さず記録する、統計値記録モードを新搭載
- 電池がなくなっても測定データは消えません
- 万が一の誤操作でも安心 (一つ前の記録データをバックアップ)
- *1:別売りオプションが必要です。
形名(発注コード)
LR5051 | 2ch, クランプオンセンサはオプション | ¥34,100(税込 ¥37,510) |
---|
従来機種クランプロガー3636をクランプロガーLR5051に置き換える場合、平均値記録データ数が32000データ→15000データに変更となっておりますのでご注意ください。
LR5000sデータミニで記録したデータの収集、パソコンへの転送には別売のLR5091もしくはLR5092のいずれかが必要です。
用途に合わせた9種類の小型ロガー
データミニシリーズは小型の記録計。
温度・電圧・電流・計装信号・パルスなどのデータを簡単操作で長時間記録することができます。
「記録中でもデータ取込み可能」「電池交換時も測定を継続」「ソフトの簡単インストール」「熱電対での温度測定」など、便利な機種・機能が満載です。
1箇所での手軽な測定から複数箇所での計測まで、自由自在にお使いいただけます。
“簡単に” “長期間” “確実に”データを記録し続けるデータロガーです。

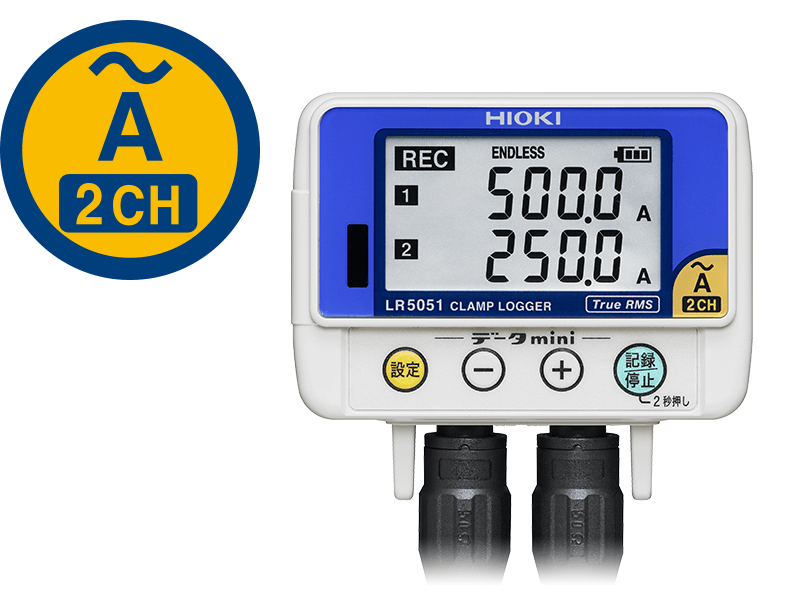

負荷電流、漏れ電流測定に クランプロガーLR5051
50/60Hz の負荷電流、漏れ電流の記録、省エネ活動やトラブル解決に
※レンジはクランプセンサに依存します。
小型で軽量!でも便利な機能・特長が満載
設置スペースを気にしない小型軽量なポケットサイズ。
小さくてもロガーとしての便利な機能・特長を備えています。
・一目で分かりやすい2項目表示。
・記録中でもデータ転送ができる。パソコンにデータを転送する際も、記録を停止する必要はありません。
電池切れを気にせず使える
・最長2年の電池寿命。(※1)
・記録しながら電池交換が可能。電池を外しても約30秒は記録を継続。(※2)
・電池がなくなってもバックアップ機能により測定データは消えません。
※1 LR5011の場合。機種・設定により電池寿命には違いがあります。
※2 LR5001は電池残量が少ない場合、電池交換時に記録を中断します。交換後自動的に記録を再開します。 電池交換により交換前のデータが消えることはありません。
安心の記録容量とバックアップ機能
1chあたり60,000データの大容量メモリを内蔵。1秒間隔の記録で約16時間、1分間隔で記録した場合は約41日間の記録が可能。(※)
また、前回の記録データをバックアップしているため、間違えて新しい測定を開始してしまっても安心です。
※最大記録時間は電池の残量により制限されます。長期間の記録を行う場合は測定中に電池を交換してください。
変化を逃さず記録する
通常の記録(瞬時値記録)では、記録間隔を長くすると、その間の細かい変動をとらえることができません。しかし、統計値記録モードを使用すれば、記録間隔が長くてもトレンドを逃さず記録できます。記録間隔内の最大値 / 最小値 / 平均値 / 瞬時値を記録できます。
データ解析は無料の付属ソフトウェアでらくらくスムーズ
付属ソフト「LR5000用ユーティリティ」でデータミニのデータをパソコンに取込み 、グラフ化ができます。記録データの解析・印刷が簡単にできます。
・カーソル機能でグラフの選んだ場所の値が分かる。
A,Bカーソルでグラフ上の好きな場所を選ぶと、選んだ場所の値を表示できます。また、AカーソルとBカーソルの間の最大値、最小値、平均値などを演算することもできます。
・ファイルをまとめて管理を簡単に。
データ転送の際にパソコン内に過去のデータファイルがあれば、転送するデータと過去のデータをつなげて一つのデータにできます。(同じ本体で記録したデータに限ります。)
基本仕様
測定項目 | 交流電流2ch (オプションのクランプオンセンサの種類により, 負荷電流2ch, 漏れ電流2ch, 負荷電流と漏れ電流各1ch等の測定可能) ※間欠動作する電流, 漏れ電流は測定できません |
|||||
---|---|---|---|---|---|---|
測定範囲 | AC 500.0 mA〜1000 A rms, 5レンジ ※測定範囲はクランプセンサによって異なります |
|||||
確度 | 基本確度 : ±2.0% rdg. ±0.13% f.s. (本体+ CT6500センサ確度, 500.0Aレンジ, 50/60 Hzにて) ※基本確度は代表値を掲載, 本体のみでは±0.5 %rdg. ±5 dgt., クランプセンサ確度は別途加算, 詳しくは単品カタログをご確認ください |
|||||
記録容量 | 瞬時値記録: 60,000データ/ch, 統計値記録: 15,000データ/ch | |||||
記録間隔 | 1〜30秒, 1〜60分, 15設定 | |||||
記録モード | 瞬時値記録: 記録間隔ごとの瞬時値を記録 統計値記録: 1秒間隔で測定し記録間隔ごとの瞬時値/最大/最小/平均値を記録 |
|||||
記録方法 | ワンタイム: メモリフル時記録停止 エンドレス: メモリフル時古いデータから削除して上書き保存 本体キー操作または予約時刻で開始 本体キー操作または予約時刻で停止, またはメモリフル時自動停止 (ワンタイム記録にて) |
|||||
その他機能 | 常に1回前の記録データをバックアップ, 電池消耗時も記録データ/設定条件をバックアップ, 電池交換時に記録動作と時計を約30秒間保持 | |||||
防じん防水性 | なし | |||||
インタフェース | 通信アダプタまたはデータコレクタと赤外線通信 | |||||
電源 | 単3形アルカリ乾電池 (LR6) × 2, 電池寿命: 約1年 (記録間隔1分, 画面省電力モード, 瞬時値記録, 20℃環境にて), 約1か月 (記録間隔1秒, 画面省電力なし, 瞬時値記録, 20℃環境にて) | |||||

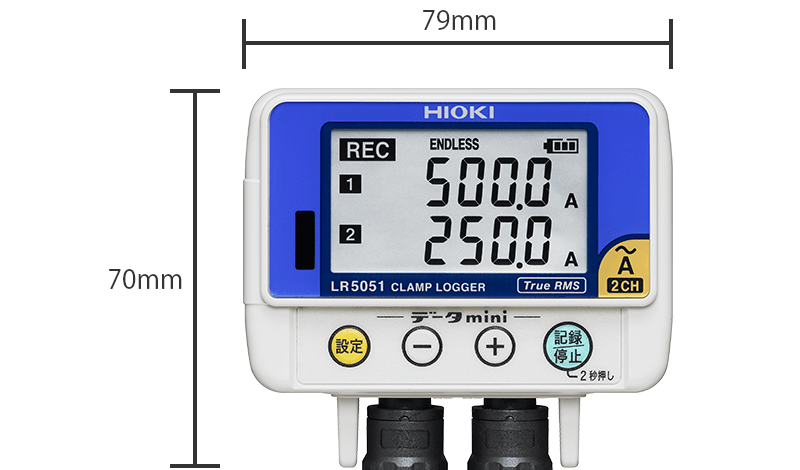

寸法・質量 | 79W × 70H × 37D mm, 165 g | |||||
付属品 | 単3形アルカリ乾電池 (LR6, 本体に内蔵) ×2, 取扱説明書 ×1, 操作ガイド ×1 |
電流センサ (6)
クランプオンリークセンサ 9657-10, 9675: 定格1次電流: AC 5 A
※クランプロガーLR5051組合せ時の最大測定電流

¥16,500(税込 ¥18,150)
・周波数特性
振幅 40 Hz〜1 kHz
・定格一次電流AC 500A
・出力電圧AC 1mV/A
・最大入力 AC 600 A
・可能導体径 φ 46 mm

¥5,300(税込 ¥5,830)
9695-02/-03/-80に接続してBNC端子に接続, 3m
PCへのデータ取込用 (3)
固定用 (1)

¥5,800(税込 ¥6,380)
強力タイプ
