デジタルマルチメータ DT4254

電圧測定機能のみ搭載し、PV、電力設備の保守メンテに最適化、ソーラーパネルの開放電圧点検にDC1700V(※1)まで測定可能

廃止

概要
特長
仕様
オプション
ダウンロード

オプション

使い方・機能　紹介ムービー

DT4200シリーズ・デジタルテスターの使い方や特長的機能を紹介したムービーです。
HIOKIのテスターは安全にかつスピーディーな電気技師の作業をサポートします。

特長

● 電圧測定機能のみ搭載し、PV、電力設備の保守メンテに最適化、ソーラーパネルの開放電圧点検にDC1700V(※1)まで測定可能 (DT4254)
電流はクランプで測定、A端子なしで事故防止 (DT4254, DT4255)
検電機能 (DT4254, DT4255)
ローパスフィルタで高調波カット（インバータの基本波成分測定）
-25℃〜65℃の広い使用温度範囲 (DT4254, DT4255)
電圧と周波数が同時に見れるデュアルディスプレイ
CAT IV 600 V, CAT III 1000 V

*1:YDC1000 Vを超える測定は以下の2つの条件を満たす測定対象にのみ、ご使用いただけます。
1. 電力系統から切り離されている
2. 大地から絶縁されている
例：接地されていないPVパネルの開放電圧
対地間電圧が1000 Vを超える電路では使用しないでください。感電事故につながるおそれがあります。

形名（発注コード）

DT4254	電圧測定専用タイプ	廃止

直流1700Vまで測定が可能な高電圧測定デジタルマルチメータ

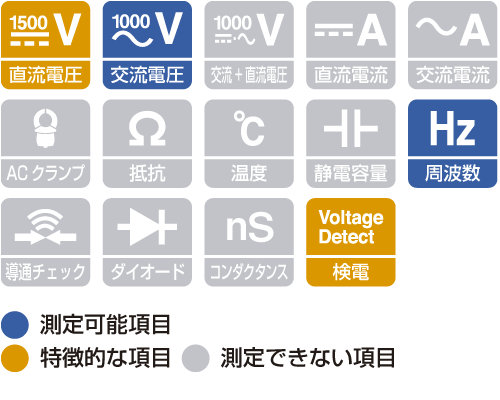

各機種が使用途に合わせて設計された「スタンダードモデルDT4250シリーズ」
DT4254は直流1700Vまで測定ができ、PV・高電圧の測定に最適の１台です。

・直流電圧　600.0mV / 6.000V / 60.00V / 600.0V / 1000V / 1500V
・検電機能付き

メガソーラの開放電圧測定に対応

極性を判定しお知らせ

10Vより大きい負電圧を検出した際に、赤色LEDとブザー音でお知らせします。
誤った測定値の記録を防止できます。

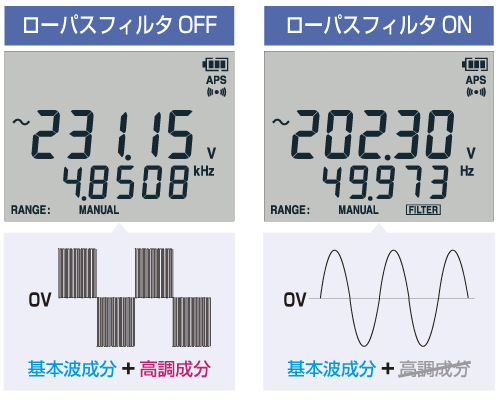

高調波成分をカットし、インバータ２次側の出力電圧を正確に測定

ローパスフィルタ機能を使用すれば、高調波成分をカットし、基本波だけを正確に測定する事ができます。

測定データをパソコンに移行、確認・保存が可能

オプションの通信パッケージDT4900-01を使用しPCと接続すれば、測定結果をリアルタイムでPCに表示できます。
また、表示した測定値をそのまま保存（テキスト形式）する事もできます。

※PCと測定器本体は光通信により電気的に絶縁されているため、安全に測定できます。

通信パッケージDT4900-01に付属のソフトで、指定のインターバル時間でグラフ表示することができます。

歪んだ波形も正確に測定出来る、真の実効値測定

デジタルマルチメータの測定方式には、平均値方式と真の実効値方式の２つがあります。
歪んでいる事が多い電流波形では測定方式によって測定結果が大きく異なります。
正確な測定には真の実効値方式の測定器を使用する必要があります。

国内設計・製造、安心の３年保証

HIOKIのデジタルマルチメータは開発・設計・製造、全ての工程を長野県にある国内本社で行っています。業界トップレベルの技術力で高品質の製品をお届けします。

安全な測定には測定場所に合った測定器が必要です

測定器を安全に使用するために、IEC61010では測定カテゴリとして、使用する場所により安全レベルの基準をCATⅡ〜CATⅣで分類しています。
安全レベルを満たさない測定器で測定を行うと電気事故につながります。

基本仕様

確度保証期間 1年
※DMMの確度について
DMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください。

直流電圧レンジ	600.0 mV〜1500 V ※1 5レンジ, 基本確度: ±0.3 % rdg. ±3 dgt.
交流電圧レンジ	6.000 V〜1000 V, 4レンジ, 周波数特性: 40 Hz〜1 kHz 基本確度 40 - 500 Hz : ±0.9 % rdg. ±3 dgt. (実効値整流, クレストファクタ3以下)
交/直電圧自動判別	○
抵抗レンジ	…
直流電流レンジ	…
4-20mA換算機能	…
交流電流レンジ (ACクランプ測定)	…
温度測定 (熱電対)	…
検電（50/60Hz)	Hi: AC40 V〜600 V, Lo: AC80 V〜600 V
静電容量レンジ	…
周波数レンジ	99.99 Hz〜99.99 kHz, 4レンジ(最小感度電圧による制限あり), 基本確度: ±0.1 % rdg. ±1 dgt. 99.99 kHz, 4 ranges (limited by the minimum detectable voltage), Basic accuracy: ±0.1 % rdg. ±1 dgt.
導通チェック	…
ダイオードテスト	…
その他機能	フィルタ, 表示値ホールド, オートホールド, 最大/最小/平均値表示, リラティブ (相対値)表示, オートパワーセーブ, USB通信 (オプション使用)
表示	4桁液晶表示, max. 6000 dgt., バーグラフ
表示更新レート	5 回/s (静電容量: 測定値により0.05〜5回/s, 周波数: 1〜2回/s)
電源	単4形アルカリ乾電池 (LR03) ×4, 連続使用時間: 130 h (バックライト消灯時)
寸法・質量	84W × 174H × 52D mm, 390 g (電池, ホルスタ含む)
付属品	テストリードL9207-10 ×1, ホルスタ ×1, 取扱説明書 ×1, 単4形アルカリ乾電池 (LR03) ×4
