デジタルマルチメータ DT4222

ポケットサイズでCAT IV 300V / CAT III 600Vの安全性ポケットDMM

廃止

使い方・機能　紹介ムービー

DT4200シリーズ・デジタルテスターの使い方や特長的機能を紹介したムービーです。
HIOKIのテスターは安全にかつスピーディーな電気技師の作業をサポートします。

DT4222	C測定/抵抗測定搭載の汎用タイプ	廃止

ポケットサイズのコンパクトで使い勝手抜群の設計「スリムモデルDT4220シリーズ」
DT4222は多様な測定にマルチに活躍する１台です。

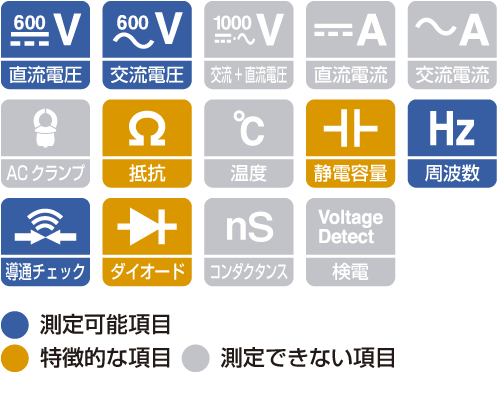

・抵抗測定ファンクション搭載
・静電容量測定ファンクション搭載
・ダイオード測定ファンクション搭載

現場での出し入れがしやすく、作業がスムーズに

電池が切れても自分で簡単に交換が出来ます。
単４アルカリ乾電池１本の交換で済むので予備電池も荷物になりません。

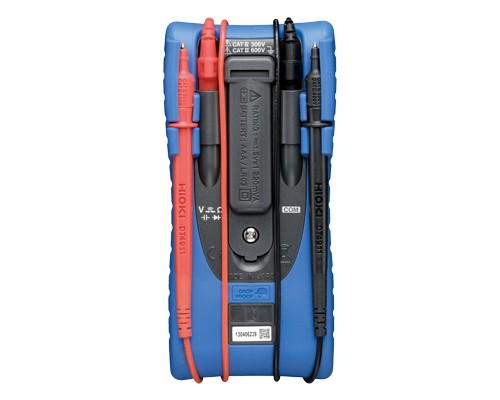

測定中、コードがディスプレイにかからないのでパッと読取れます。
収納時もすっきりと収納出来、次回の作業開始もスムーズです。

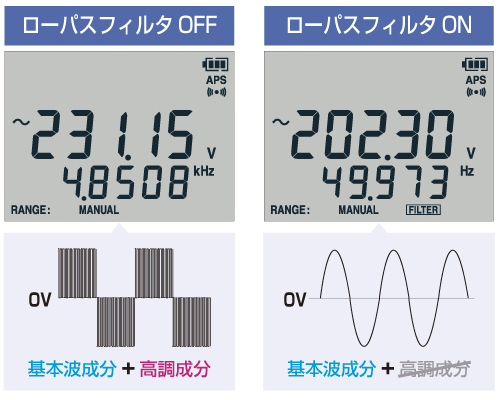

ローパスフィルタ機能を使用すれば、高調波成分をカットし、基本波だけを正確に測定する事ができます。

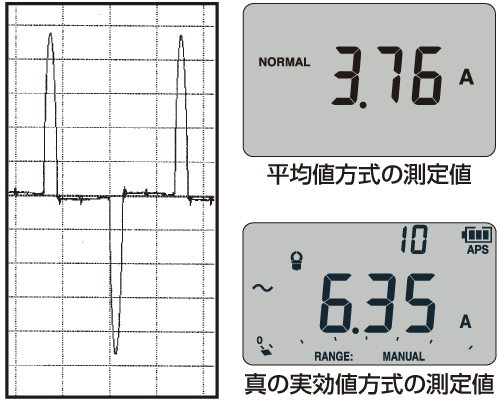

デジタルマルチメータの測定方式には、平均値方式と真の実効値方式の２つがあります。
歪んでいる事が多い電流波形では測定方式によって測定結果が大きく異なります。
正確な測定には真の実効値方式の測定器を使用する必要があります。

HIOKIのデジタルマルチメータは開発・設計・製造、全ての工程を長野県にある国内本社で行っています。
業界トップレベルの技術力で高品質の製品をお届けします。

測定器を安全に使用するために、IEC61010では測定カテゴリとして、使用する場所により安全レベルの基準をCATⅡ〜CATⅣで分類しています。
安全レベルを満たさない測定器で測定を行うと電気事故につながります。

DT4222は分電盤や引き込み線の電圧測定にも対応しています。

確度保証期間 1年
※DMMの確度について DMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください

直流電圧レンジ	600.0 mV〜600.0 V, 4レンジ, 基本確度: ±0.5 % rdg. ±5 dgt.
交流電圧レンジ	6.000 V〜600.0 V, 3レンジ, 周波数特性: 40 Hz〜1 kHz 基本確度 40 - 500 Hz : ±1.0 % rdg. ±3 dgt. (実効値整流, クレストファクタ3以下)
抵抗レンジ	600.0 Ω〜60.00 MΩ, 6レンジ, 基本確度: ±0.9 % rdg. ±5 dgt.
静電容量レンジ	1.000 μF〜10.00 mF, 5レンジ, 基本確度: ±1.9 % rdg. ±5 dgt.
周波数レンジ	AC V測定にて: 99.99 Hz (5 Hz以上)〜9.999 kHzの3レンジ, 基本確度: ±0.1 % rdg. ±2 dgt.
導通チェック	導通ONしきい値: 25 Ω 以下 (ブザー音), 導通OFFしきい値: 245 Ω 以上, 応答時間: 0.5 ms以上
ダイオードテスト	開放電圧: 2.5 V以下, 測定電流: 0.5 mA, 順方向しきい値: 0.15V〜1.5V
検電(50/60Hz)	…
その他機能	フィルタ, 表示値ホールド, リラティブ表示, オートパワーセーブ
表示	4桁液晶表示, max. 6000 dgt., バーグラフ
表示更新レート	5 回/s (静電容量: 測定値により0.05〜5回/s, 周波数: 1〜2回/s)
電源	単4形アルカリ乾電池 (LR03) ×1, 連続使用時間: 40 h (バックライト消灯時)
寸法・質量	72W × 149H × 38D mm, 190 g (電池, ホルスタ含む)
付属品	テストリードDT4911 ×1, ホルスタ ×1, 取扱説明書 ×1, 単4形アルカリ乾電池 (LR03) ×1
