スラリー解析システム (解析ソフトウェア: スタンドアロン版)

解析ソフトウェア SA2634 は、電池研究者や品質保証チームに対し、リチウムイオン電池 (LiB)スラリーの電子伝導性を客観的に定量化します。
DCR、Rratio、Uniformity の定量指標を提供することで、主観的な評価に頼ることなく電子伝導性に優れたスラリーを迅速に特定し、R&D プロセスと生産効率を最適化します。これにより、優れた電極シートとセルの生産が可能になり、開発時間の短縮と歩留まりを向上させます。

液LIB製造工程の歩留まり向上

リチウムイオン電池 (LiB) の性能と歩留まりを左右する電極シートの品質評価は広く定着していますが、さらなる品質向上には、上流であるスラリー工程の見直しと原因分析が不可欠です。
HIOKIのスラリー解析システムは電極スラリーのインピーダンス測定により、電子伝導性を定量指標化できます。これにより、性能の違いを比較・評価し、プロセスの最適化に向けた考察ができます。

特長

LIB電極スラリーのインピーダンス測定に適した専用の測定機器とソフトウェア
等価回路作成や初期値設定不要の自動解析機能
DCR, Rratio, Uniformity による電子伝導性の数値評価

形名（発注コード）

IM3536	LCRメータ, 測定周波数: DC, 4 Hz〜8 MHz	¥539,000（税込 ¥592,900）
SA2634	解析ソフトウェア	¥3,000,000（税込 ¥3,300,000）
SA9001	電極セル, NMP溶媒用, 50個単位での販売 (表示価格は50個のもの)	¥27,500（税込 ¥30,250）
SA9001-01	電極セル, 水溶媒用, 50個単位での販売 (表示価格は50個のもの)	¥40,000（税込 ¥44,000）
SA9002	SA9001専用テストフィクスチャ	¥385,000（税込 ¥423,500）

SA2634 は、IM3536、SA9002、SA9001やSA9001-01と組み合わせて、スラリー解析システムを構築します。
電極セルは、ご利用頻度や実験計画に応じてご購入ください。

セル・電極シートの品質向上のためのスラリー評価

リチウムイオン電池の性能と歩留まりを向上させるには、高品質な電極シートが不可欠で、それは上流のスラリー工程の最適化に依存します。
SA2634 は、スラリーの電子伝導性の定量評価を可能にし、材料特性、配合、混合方法、混錬時間などの要因をデータ駆動で洞察します。この
アプローチにより、研究者は開発サイクルを短縮し、 QAマネージャーは品質の一貫性を確保できます。

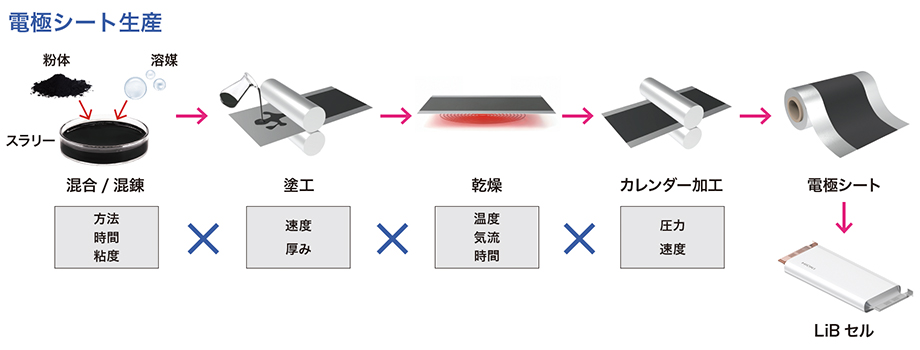

粉体と溶媒から電極シートまで、多くのパラメータが相互作用しています。
シート品質に関わるパラメータは複雑です。スラリー特性を定量化できることは、シート品質を向上させるために重要です。

少量かつ原液での評価

正極/負極スラリー、導電ペーストをわずか1 mLで評価（前処理不要）。
この効率性により、仮説検証の研究プロセスを加速します。

インピーダンス測定

専用電極セルとテストフィクスチャが測定ノイズを大幅に低減し、高再現性のインピーダンスデータを確保。
SA2634 制御の周波数スイープ測定は約1分で完了し、測定中のスラリー状態変化は最小限になります。

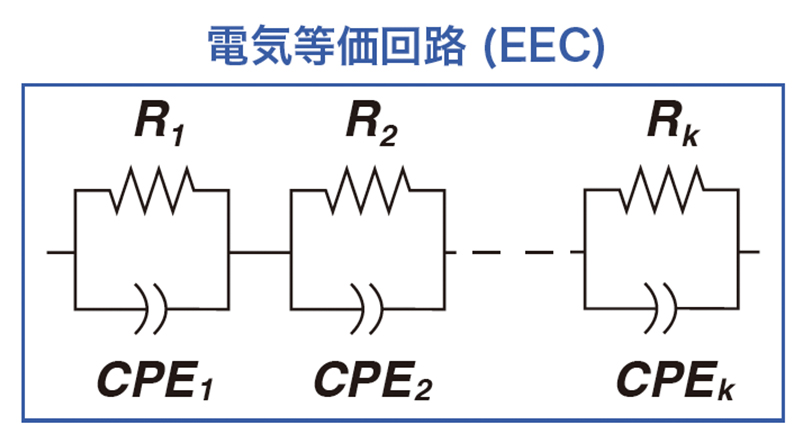

等価回路解析

SA2634 は、複雑な等価回路の作成と初期値設定を自動化し、最大1000ファイルの同時処理ができます。
これにより、バッチ処理を効率化し、比較評価を迅速化。解析技術の深い専門知識なしにインピーダンスデータを回路パラメータに変換します。

定量指標化

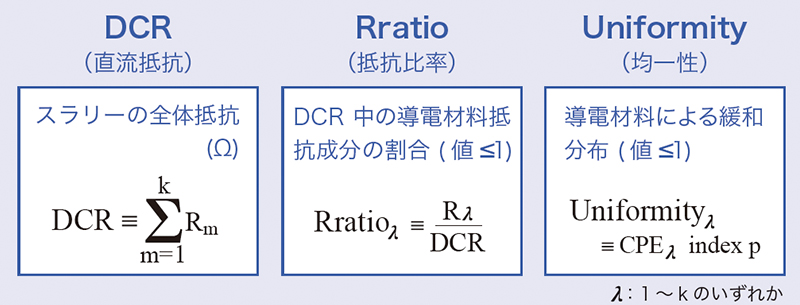

解析結果から「DCR」「Rratio」「Uniformity」の3つの指標を導出。
これらの指標は定量評価を可能にします。
また、部門間や協力会社間の共通言語として機能します。

解析ソフトウェア SA2634

動作環境（PC）	OS：Windows 10, Windows 11 RAM：8 GB以上ストレージ：1 GB以上の空き容量ディスプレイ：解像度 1920 × 1080以上を推奨インターフェイス：USB 2.0 / 3.0, LAN .NET Framework：4.7.2以上
制御対象機器	LCRメータ IM3536
ライセンス認証	認証方式：USBライセンスキー（付属品）
言語	英語, 日本語
測定	掃引周波数設定 4 Hz～8 MHz（IM3536接続時）測定信号レベル 10 mV～1 V（定電圧CVモード）ナイキストプロット表示
解析	解析方式：インピーダンスデータの等価回路解析演算指標：DCR, 各緩和のRratio, 各緩和のUniformity

電極セル SA9001, SA9001-01

外形寸法	約27W × 42H × 37D mm（電極を含む）
質量	約2.3 g
材質	容器：ポリプロピレン（PP）, 電極：黄銅（素地）
容量	約1 mL
電極ピン	直径（測定物接触部）：3 mm ±0.1 mm 電極間隔：6 mm ±0.3 mm 電極表面処理：ニッケルめっき（SA9001）, 金めっき（SA9001-01）
使用温湿度範囲	23°C ±5°C、80% RH以下（結露しないこと）
保存温湿度範囲	−10°C～50°C、80% RH以下（結露しないこと）
使用場所	屋内, 高度2000 mまで
入数	50個

テストフィクスチャ SA9002

測定可能周波数	DC ～ 10 MHz
接続可能試料	電極セル SA9001
残留インピーダンス	短絡時残留抵抗 200 mΩ以下（100 Hz時参考）電極間浮遊容量 0.2 pF以下（1 MHz時参考）
外形寸法	約98W × 38H × 24D mm（突起物を含まない）
質量	約210 g
付属品	補正用ショートプレート
